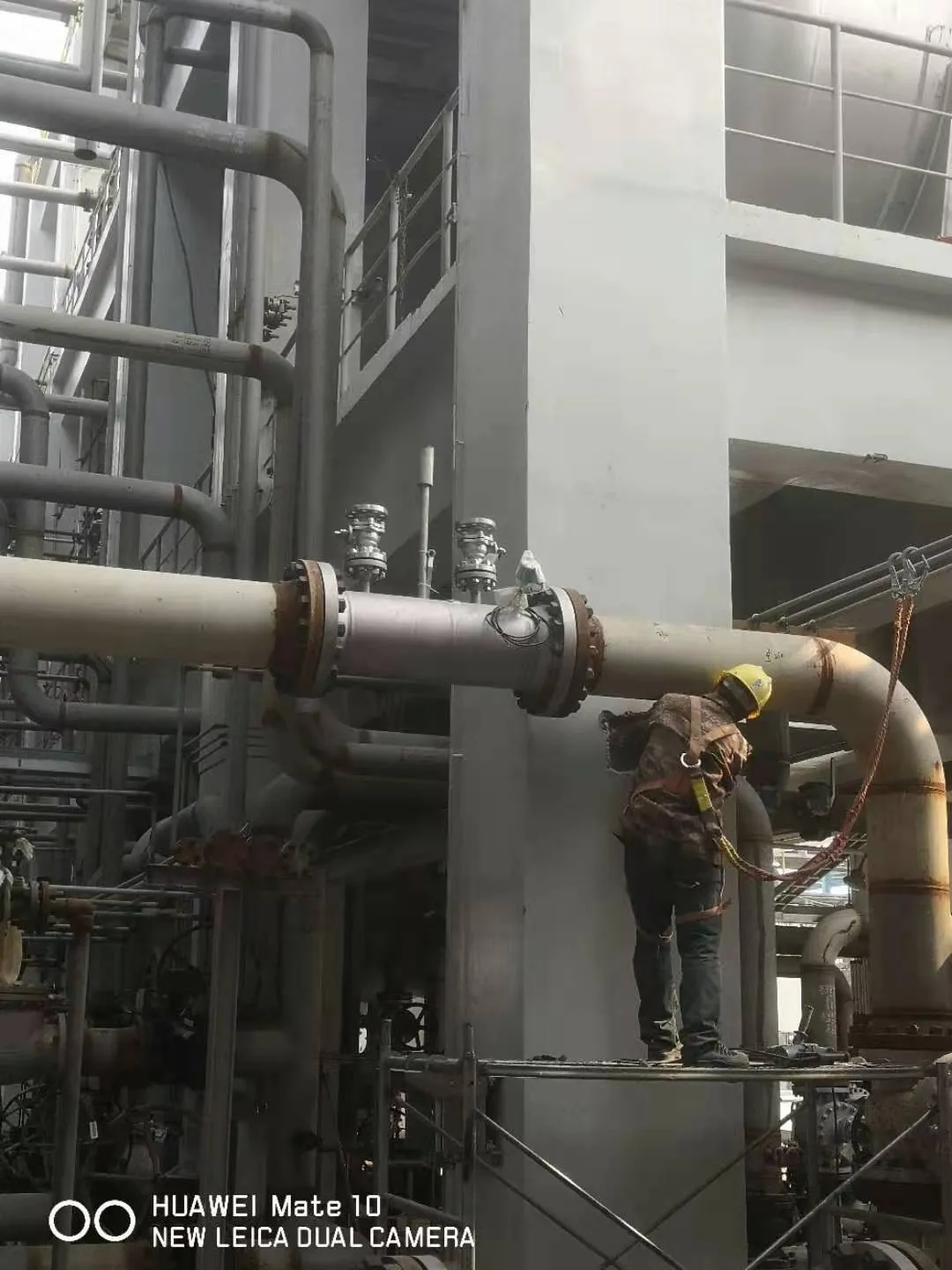

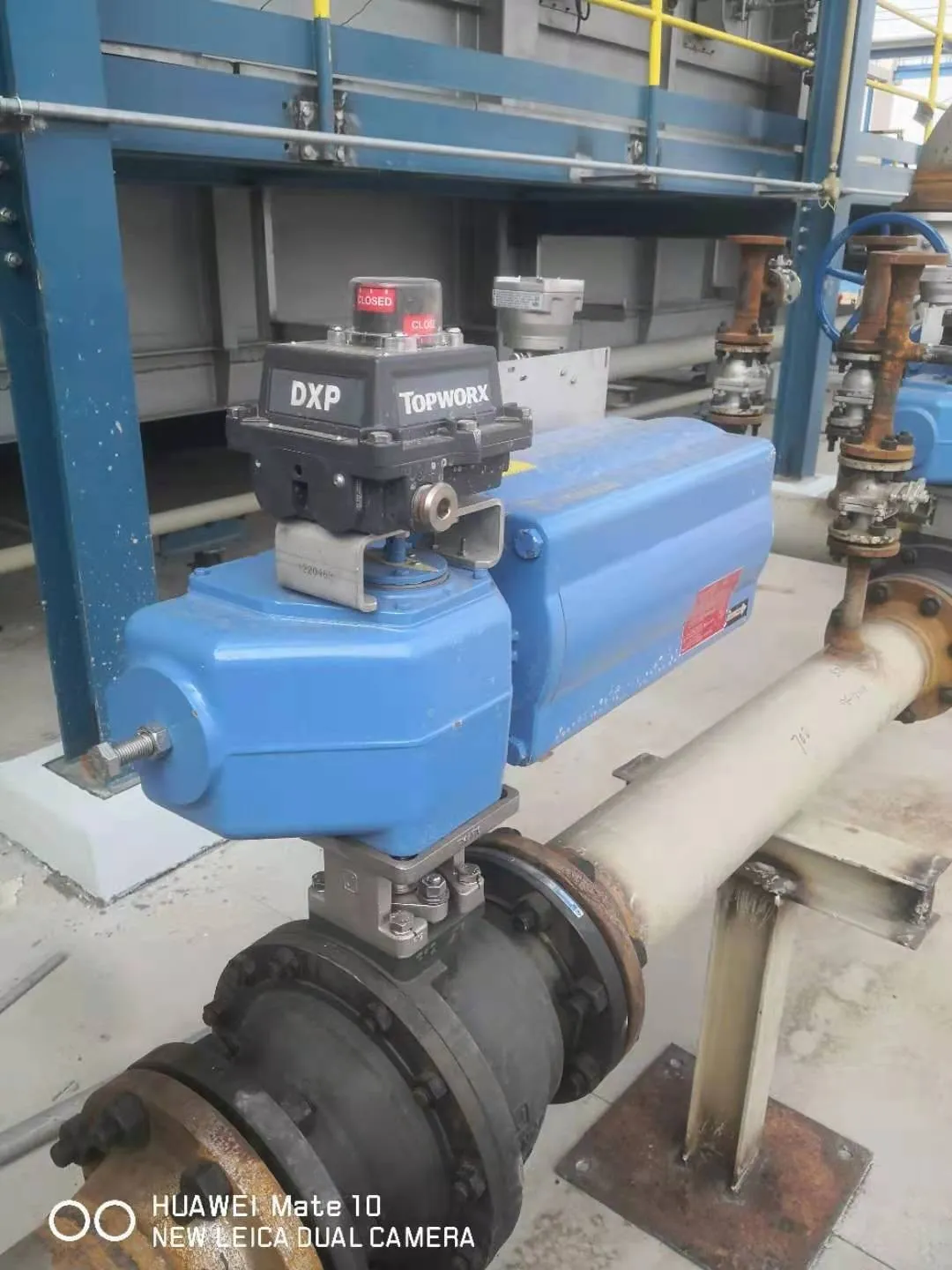

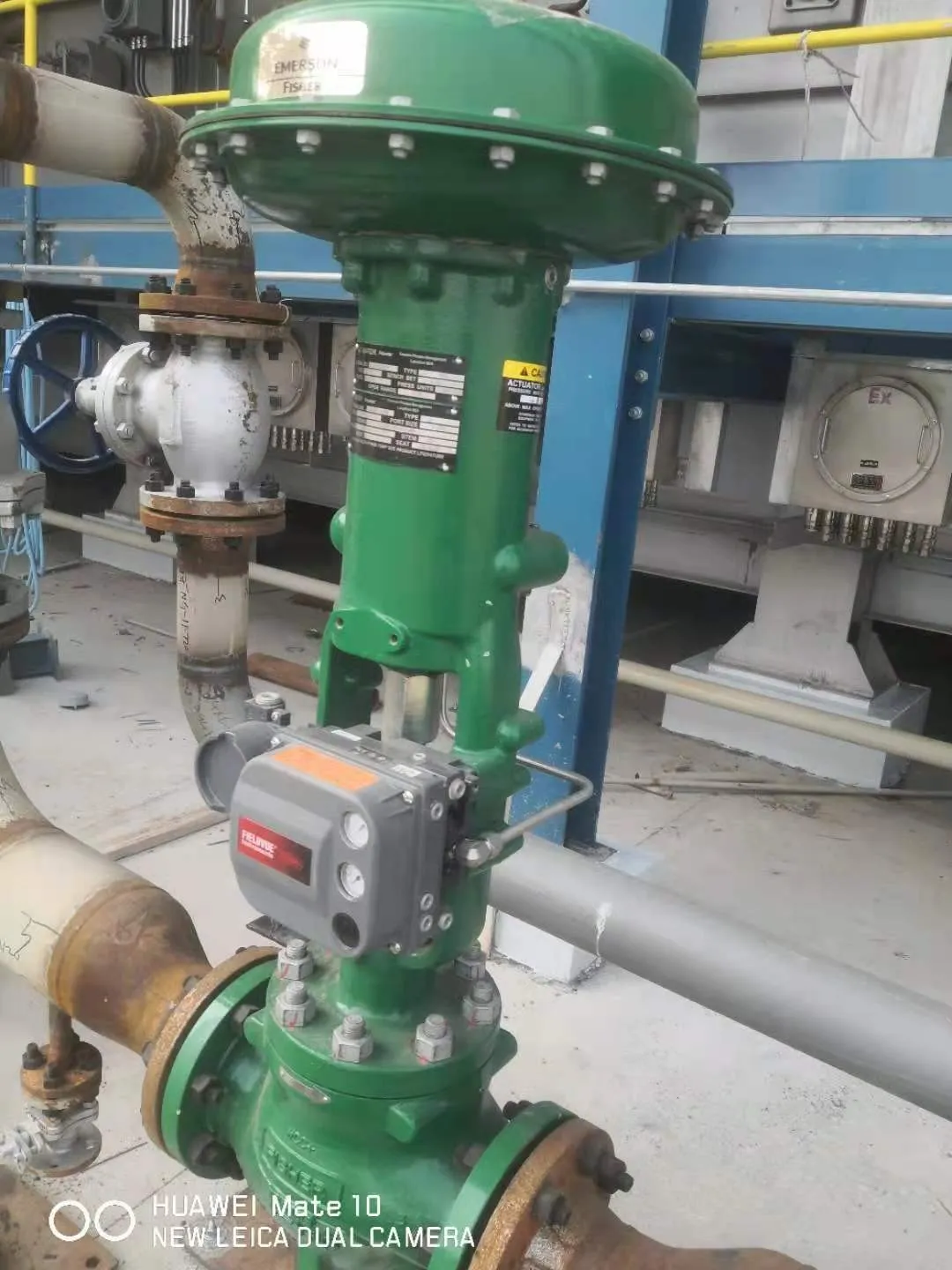

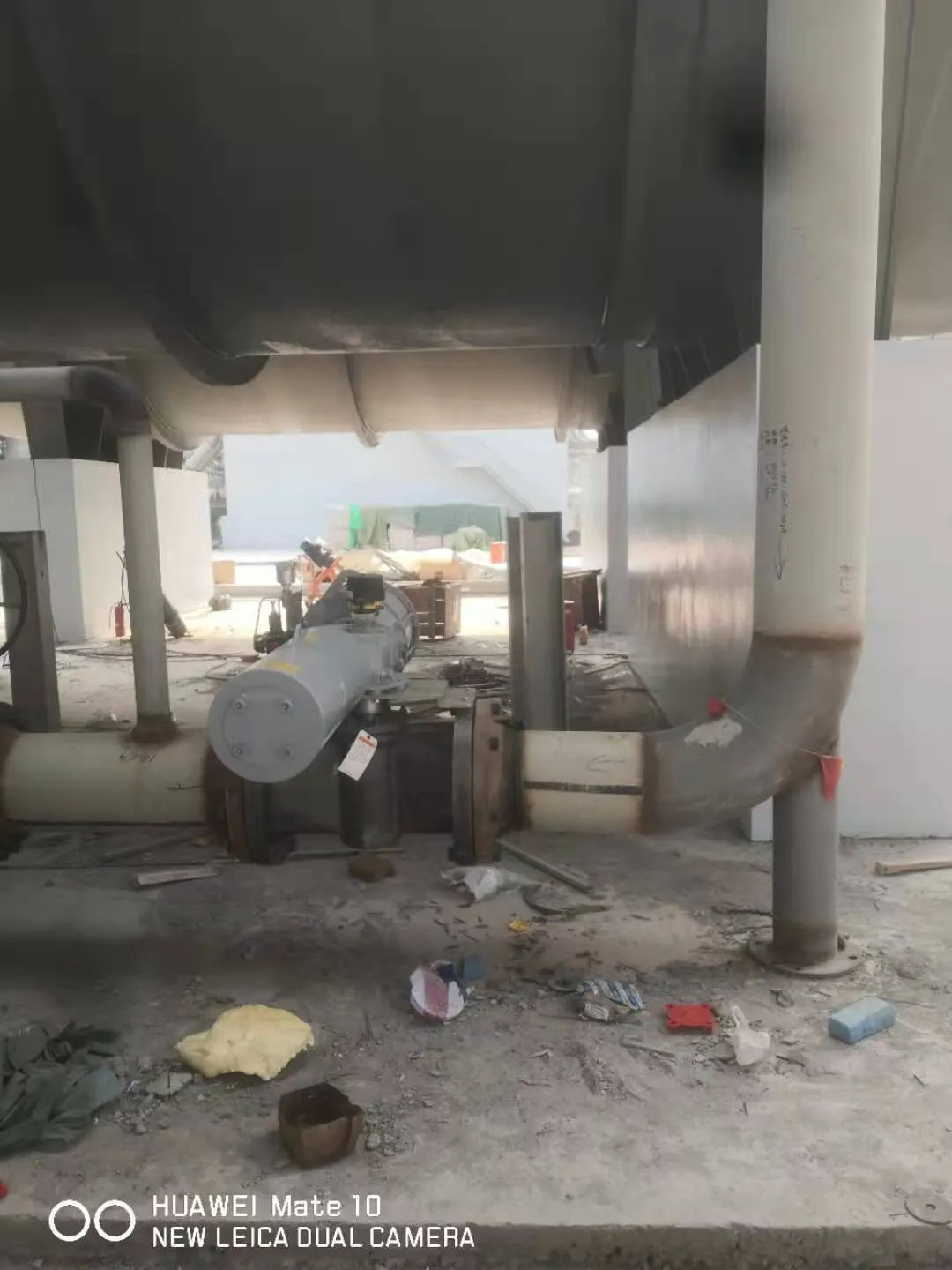

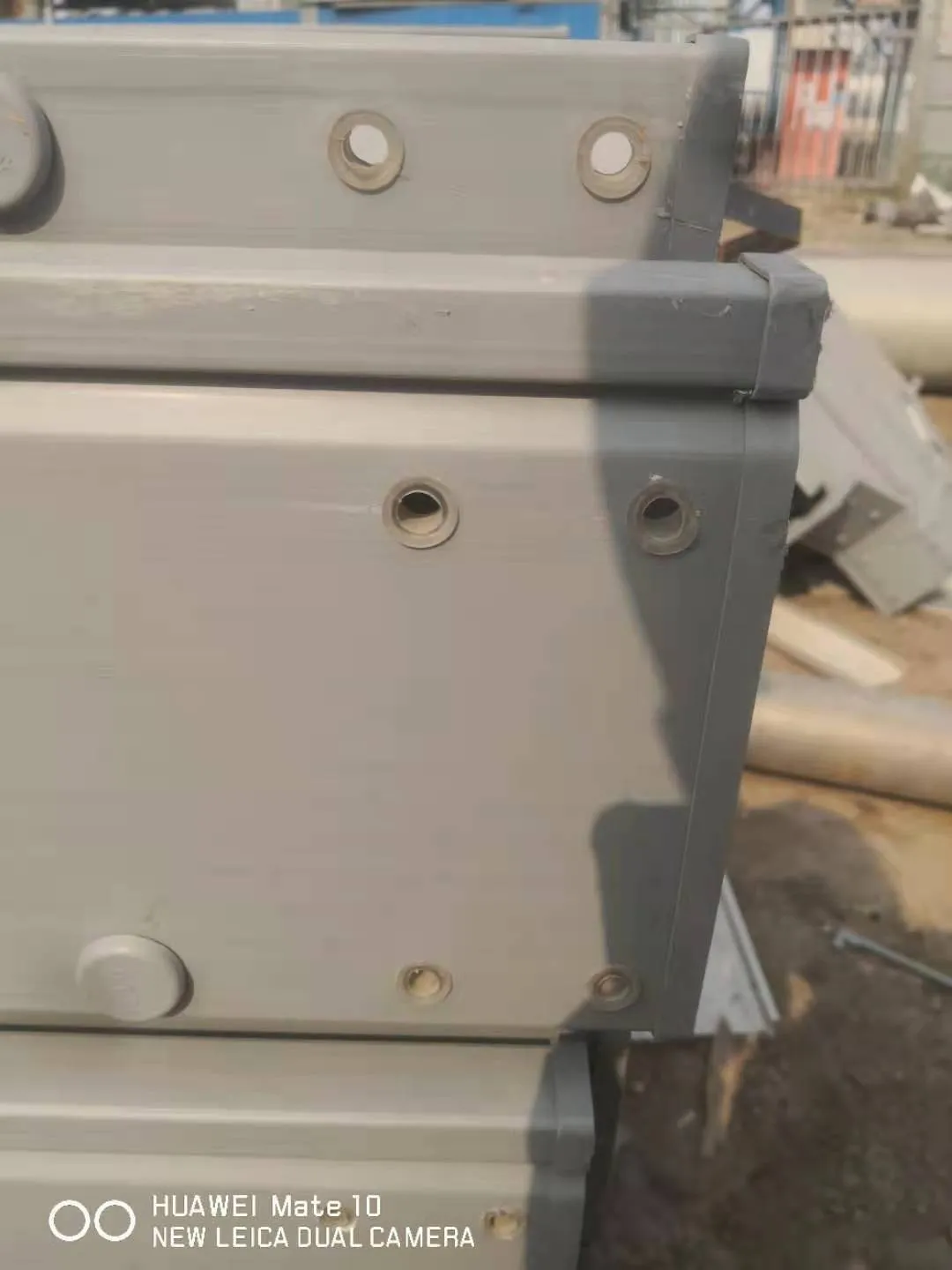

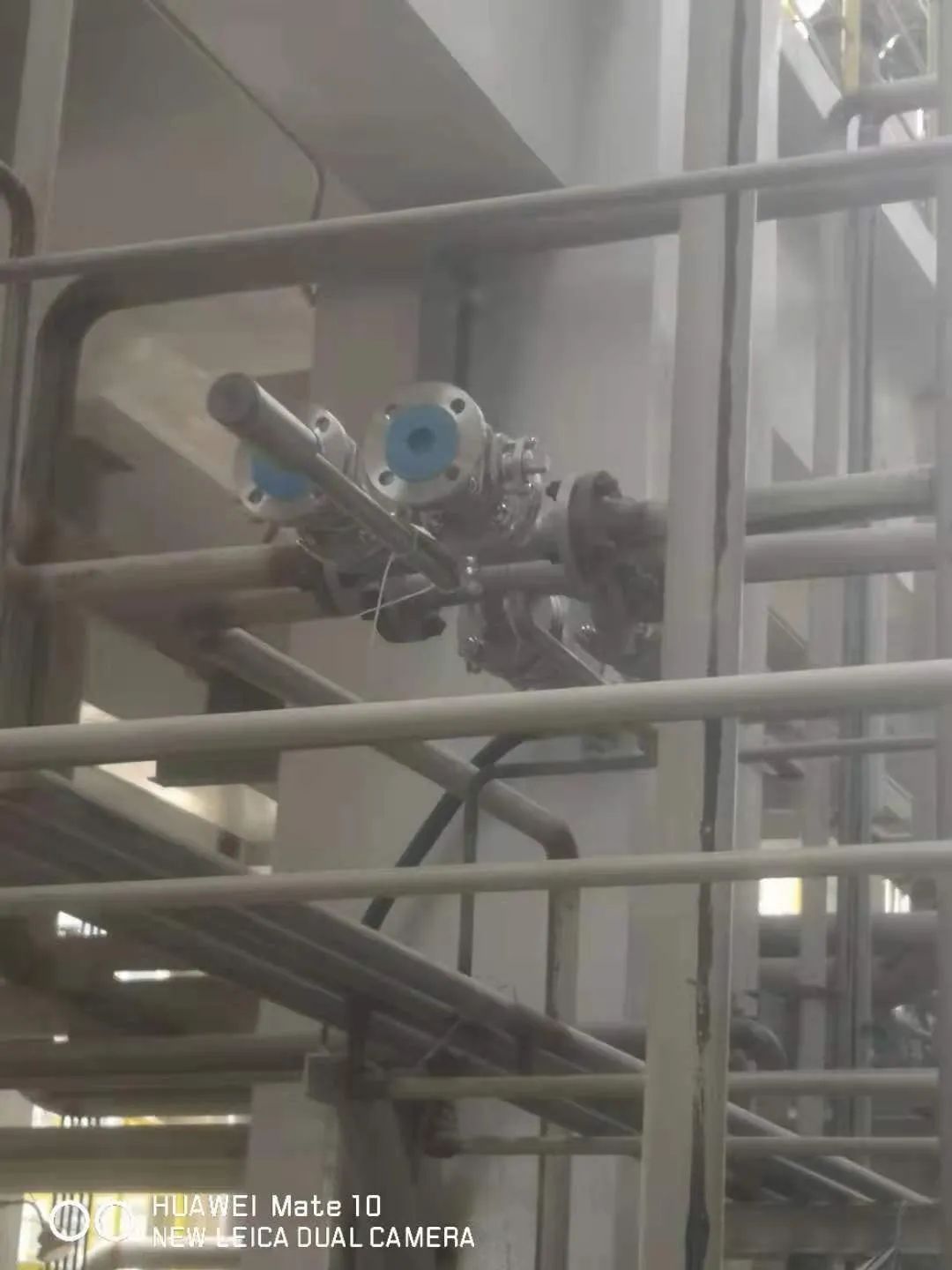

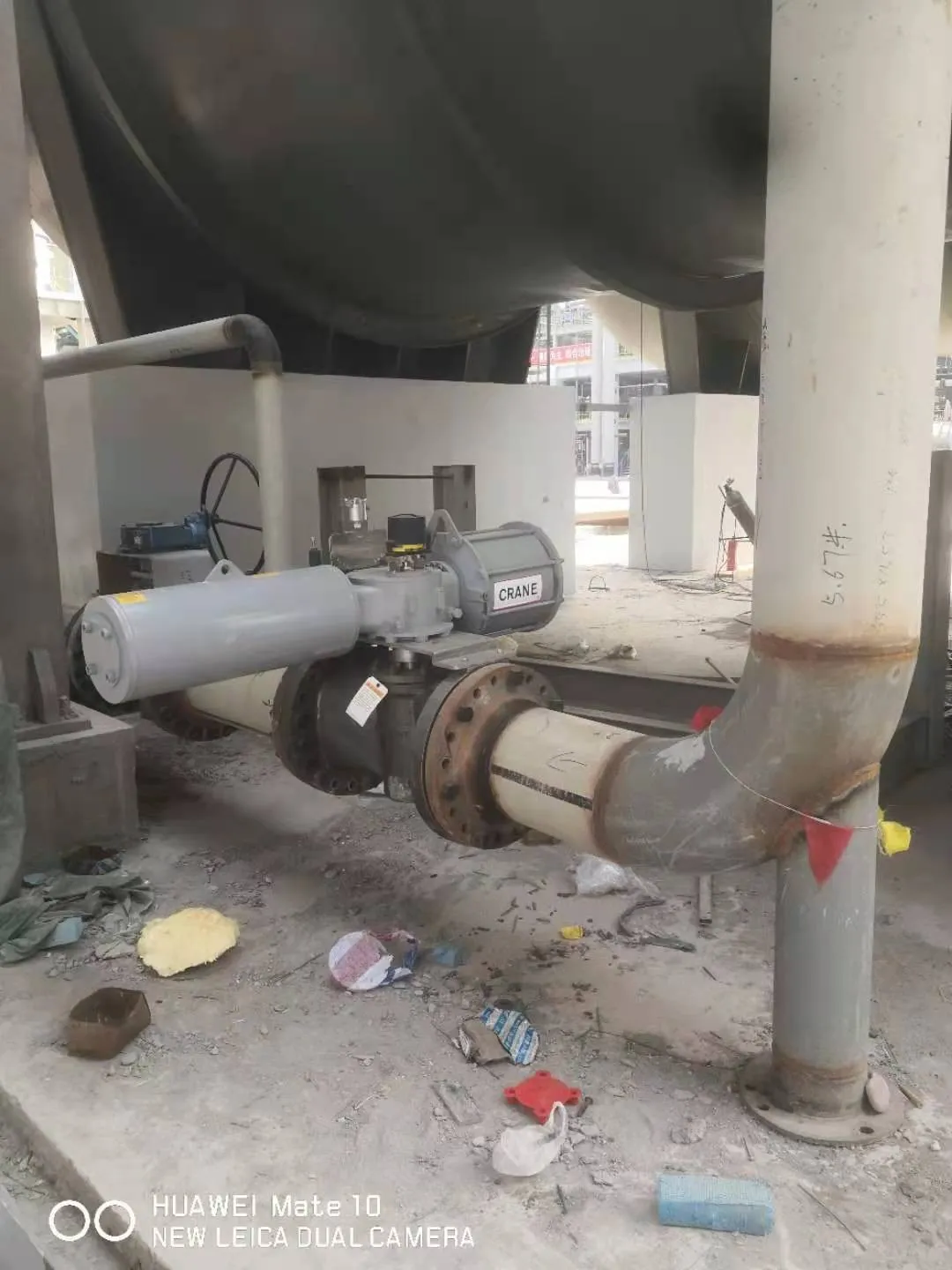

施工现场工作12年了不定期更新一些现场照片给小白

现在我设计中控制回路图一般是没出的，太耗时间和精力了。但如果最终是以图纸量来结算的话，还是可以考虑画那么几百张的。现场仪表电缆敷设图确实没画，基本以仪表位置图替代，出的仪表位置图一般都还算准确，实际安装高度可能会有些差异，做设计的还是需要到现场多待待，结合实际画图，有些现场发现问题了真的会被业主骂得狗血淋头的...

xiaoxiong8205 发表于 2021-5-8 09:15
管廊一般除了横向主梁外，还有横向次梁，次梁可根据需要调整间距

次梁间距2m的话，是不是就可以不另外设置槽钢支架，把桥架直接焊接固定到管架的主梁和次梁上么？

ccsse 发表于 2021-5-8 16:26
现在我设计中控制回路图一般是没出的，太耗时间和精力了。但如果最终是以图纸量来结算的话，还是可以考虑画 ...

我理解业主玩命催图改图。但是真的现在设计深度不到位。还有建议一下不要仪表用的螺栓垫片直接一写由管道专业提供就完了，好歹写个规格型号好统计数量找管道专业去领。一家单位还好说两家单位真的打架。并且安装图上不写清楚螺栓垫片规格材质现场只能从工艺单线图上一页一页去翻

好资料

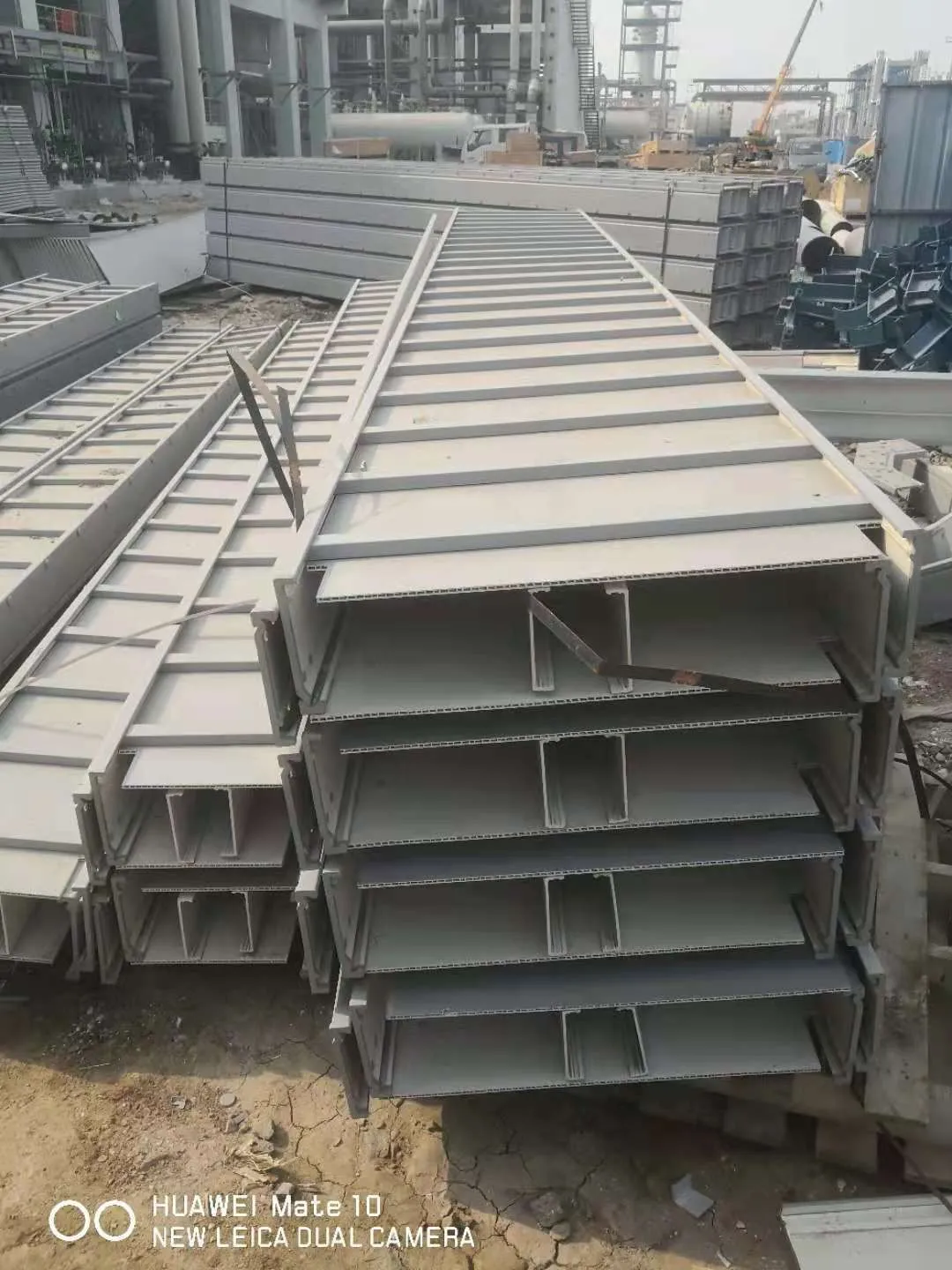

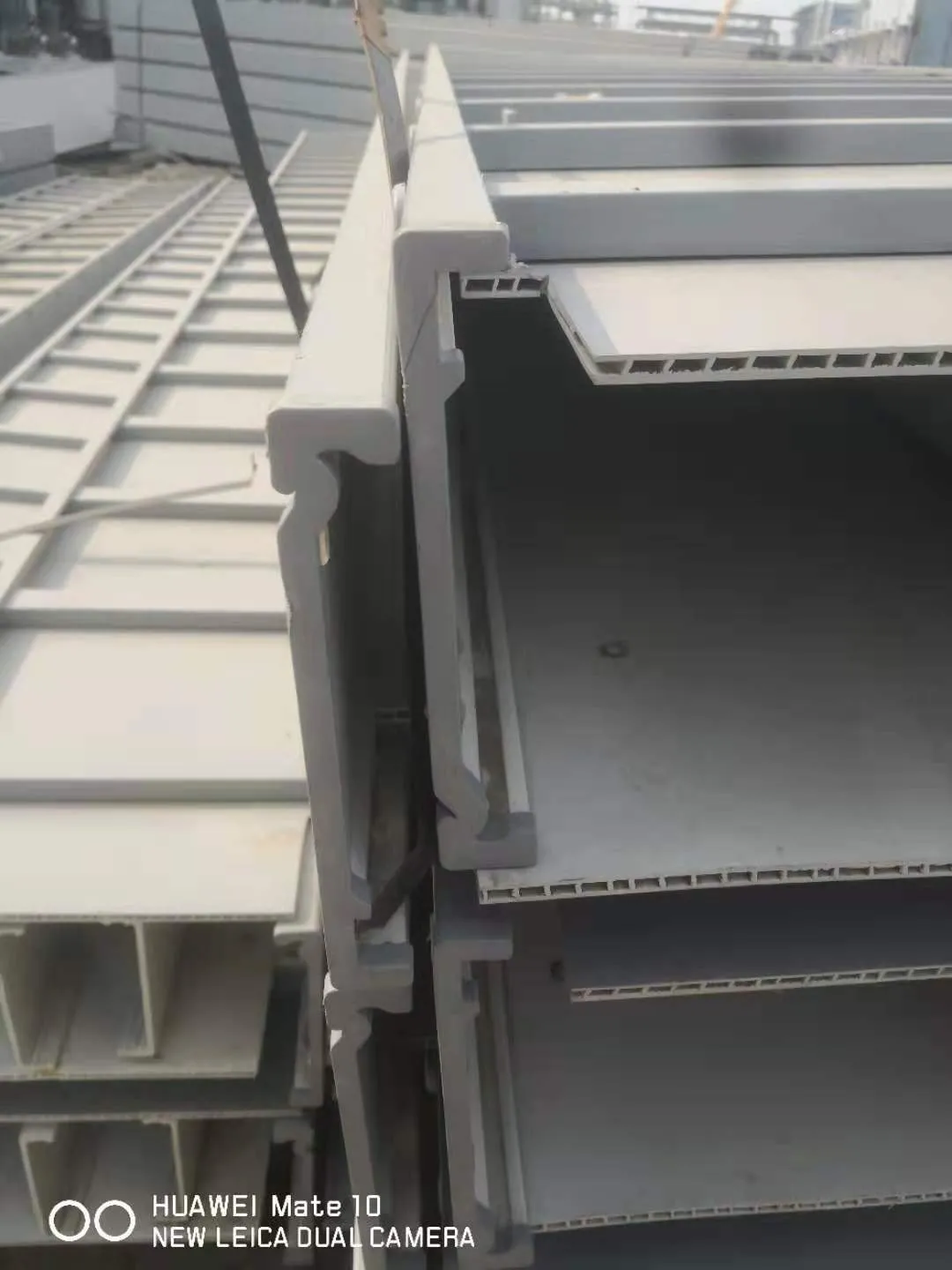

不过电缆桥架和操作柱为什么不采购成品

在现场制作成本更高

而且焊接位置破坏镀锌

这是啥项目？

zlmzxq2010 发表于 2021-5-9 16:06
这是啥项目？

好几个 PSA ABS PP

fjw3081585 发表于 2021-5-9 16:32
好几个 PSA ABS PP

那个公司的项目

zlmzxq2010 发表于 2021-5-9 16:42
那个公司的项目

PSA中石化7建的，ABS十三化建的，PP挂着北京燕华也是十三化建的

fjw3081585 发表于 2021-5-10 08:59
PSA中石化7建的，ABS十三化建的，PP挂着北京燕华也是十三化建的

他们建的那个公司的项目？

谢谢分享

zlmzxq2010 发表于 2021-5-10 09:40
他们建的那个公司的项目？

PSA是辽阳石化、ABS是大沽化、PP是陕西延长石油咋了

fjw3081585 发表于 2021-5-10 13:53
PSA是辽阳石化、ABS是大沽化、PP是陕西延长石油咋了

看着像我们单位

zlmzxq2010 发表于 2021-5-10 15:53
看着像我们单位

哦，你什么单位呀

谢谢楼主分享

沙漠里的游鱼 发表于 2021-5-9 11:56
好资料

不过电缆桥架和操作柱为什么不采购成品

桥架弯头什么的没有丰富的现场经验很难出得准，即使有经验也难保现场有别的管道啥的改动会出岔子，这个一般能出得好的还得是靠施工方能配合得熟悉。

沙漠里的游鱼 发表于 2021-5-9 11:56
好资料

不过电缆桥架和操作柱为什么不采购成品

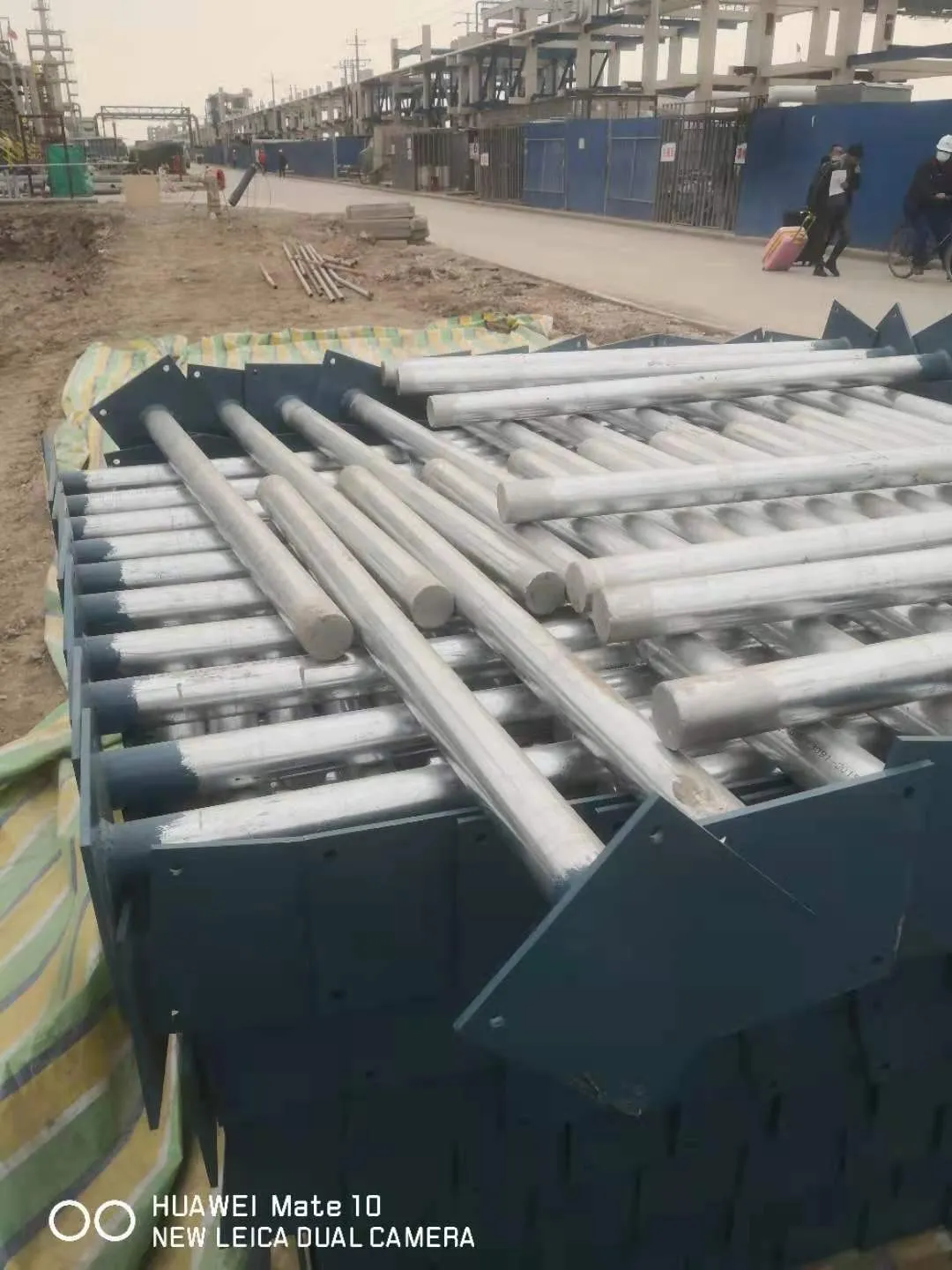

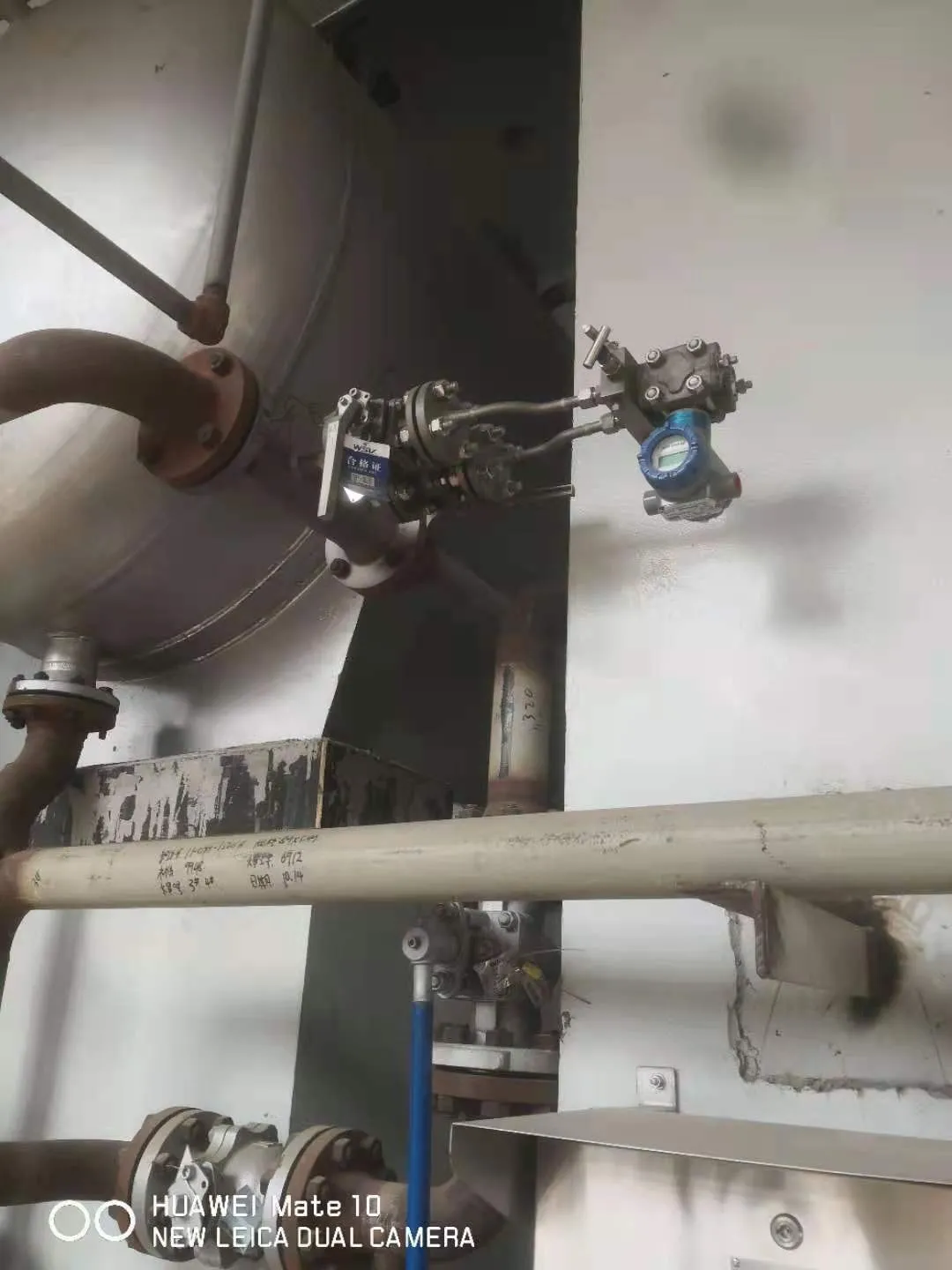

第一图片中没有操作柱，是变送器立柱的预制，桥架支架如果采用厂家成套支架对于设计深度的要求比较高，目前我接触的大部分设计院图纸都做不到或者不愿意去做。
第二现场制作的成本并不高，相对来讲在之前这部分是电仪安装比较挣钱的部分，在定额中叫一般铁构件制作、一般铁构件安装按100kg单位计算，但就是因为社会内卷的太厉害所以投标时大部分都会把此项综合单价一压再压。
第三焊接位置破坏镀锌，所有现场仪表安装大部分都要涉及到焊接的问题，现场通常会采取刷底漆防腐再刷银粉漆保持镀锌层。你可以看看我图片中变送器立柱下面铁板哪里蓝色或者红色就是底漆，后续还会刷银粉漆保持颜色一致，你看立柱使用2“镀锌管焊接的立柱头上的帽就已经刷完了你能看出来不一样么

myface 发表于 2021-5-12 10:45
桥架弯头什么的没有丰富的现场经验很难出得准，即使有经验也难保现场有别的管道啥的改动会出岔子，这个一 ...

实际上还是设计深度的问题，如果设计深度足够桥架弯头现场施工制作很少的。我们也不想制作啊

就先发这些吧，随着工程进展陆续更新

superme84 发表于 2021-5-8 21:00
次梁间距2m的话，是不是就可以不另外设置槽钢支架，把桥架直接焊接固定到管架的主梁和次梁上么？

桥架是不允许焊接的，如果只是在管廊顶层有一趟桥架并且管廊上支架间隙足够的话只需要放在上面就行了，给点角铁桥架两边备一下防止左右移动，另外如果是钢制桥架或者铝镁合金桥架给点橡胶板和管廊接触的地方用橡胶板切成的小块垫一下，防止电化学反应

fjw3081585 发表于 2021-5-14 08:38
就先发这些吧，随着工程进展陆续更新

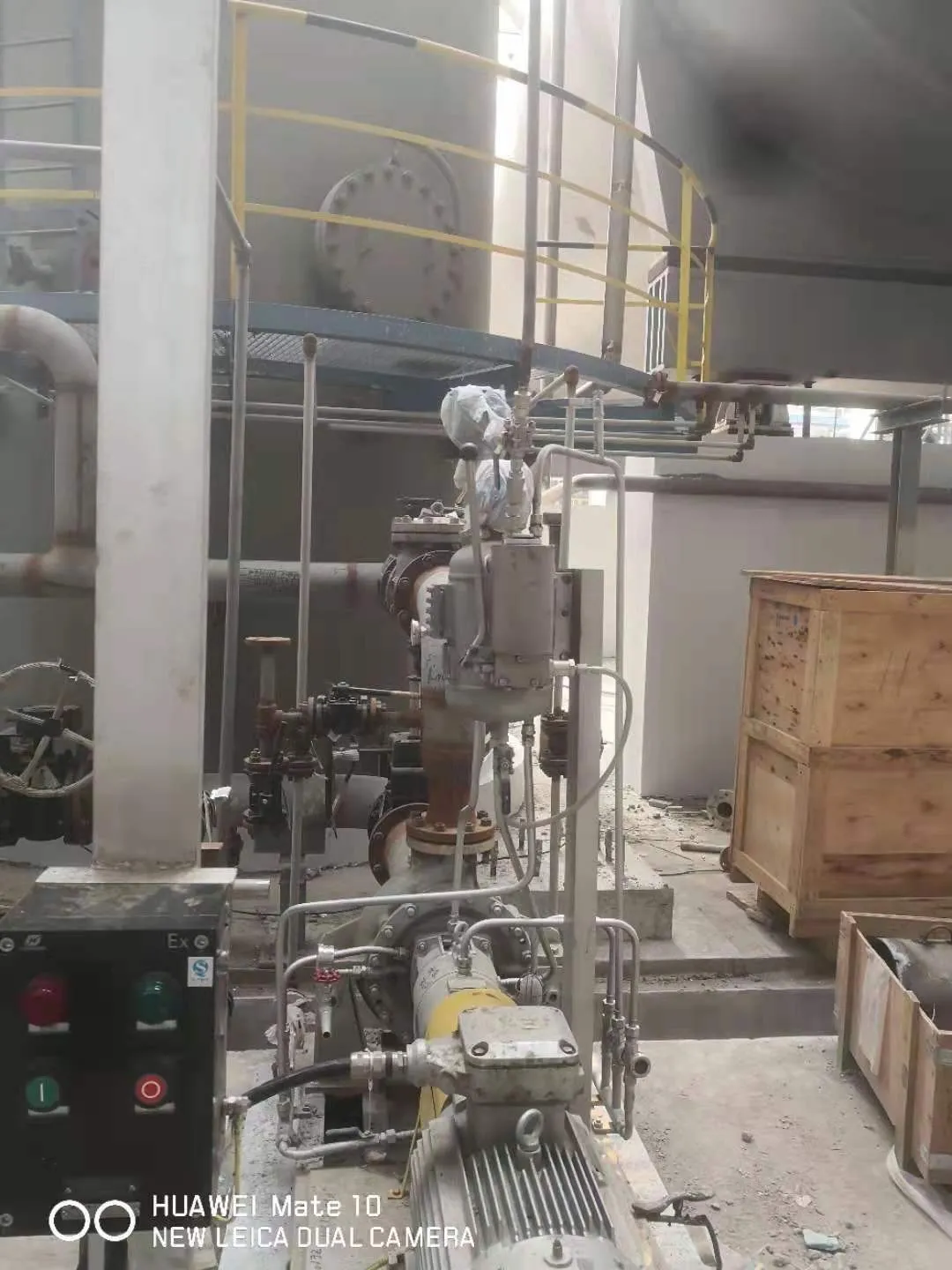

操作柱为什么不买成品呢？？？

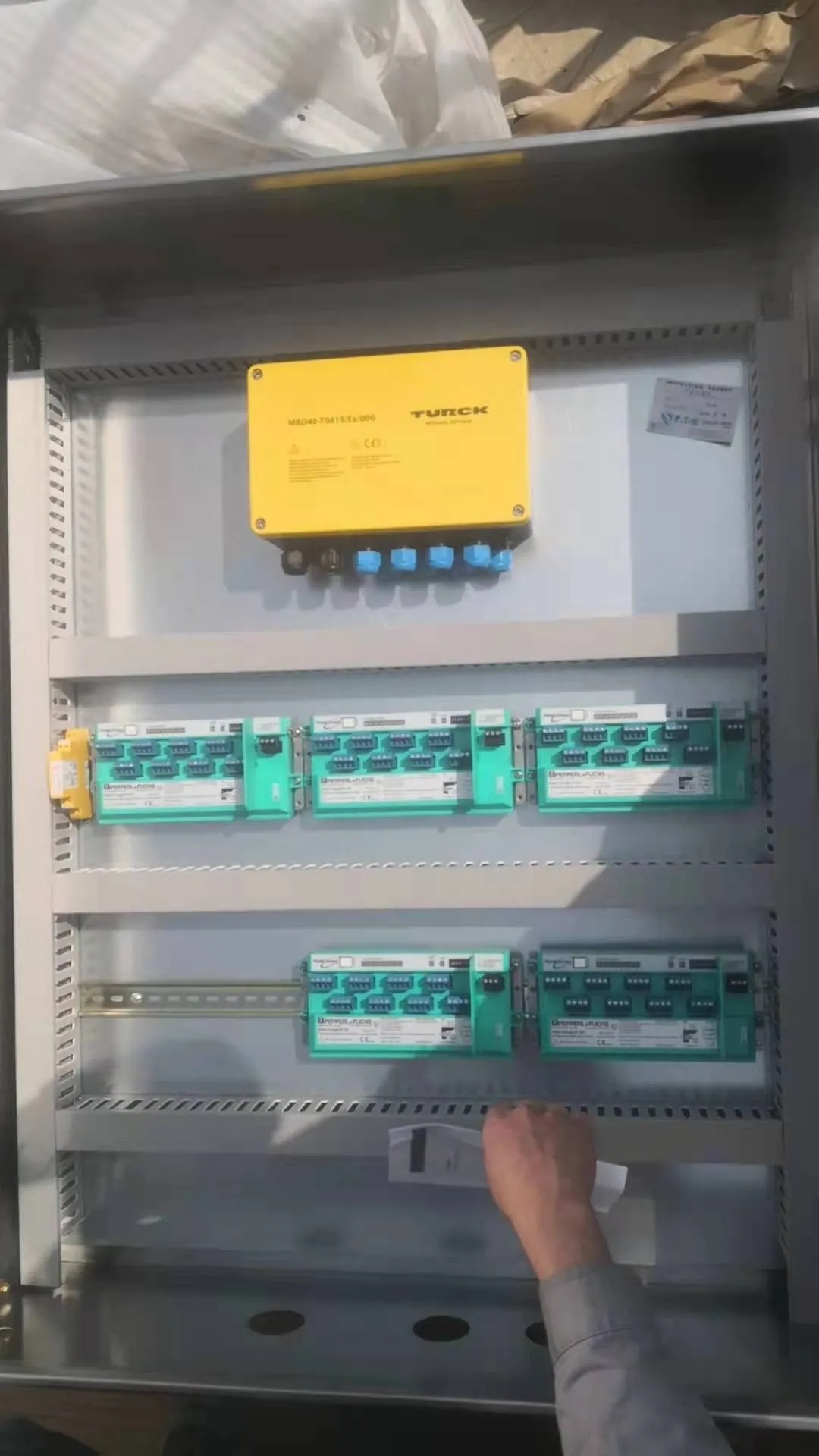

FF接线箱厂家没有接线

是采购说明书没有要求吧

这个不能只是怪厂家
