[原创] 施工现场工作12年了不定期更新一些现场照片给小白

[复制链接]
13900 |89

服务2亿工业人 [化海川流] 一键加入

您需要 登录 才可以下载或查看,没有账号?注册

x

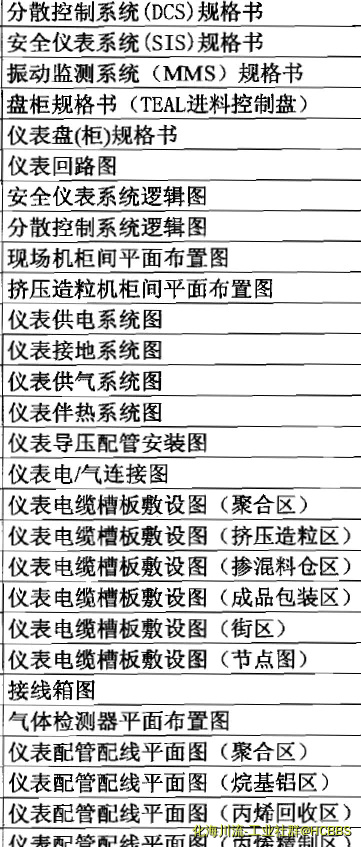

双线回路图不出了,DCS接线图厂家出,成套设备压根不知道,甚至现在连仪表点平面布置图都不出了。
现在施工越来越难干了。
以后会不定期更新碰到的仪表设备和现场安装照片,希望小白设计们不要再整些空中楼阁了



发表于 2021-5-1 08:49:47

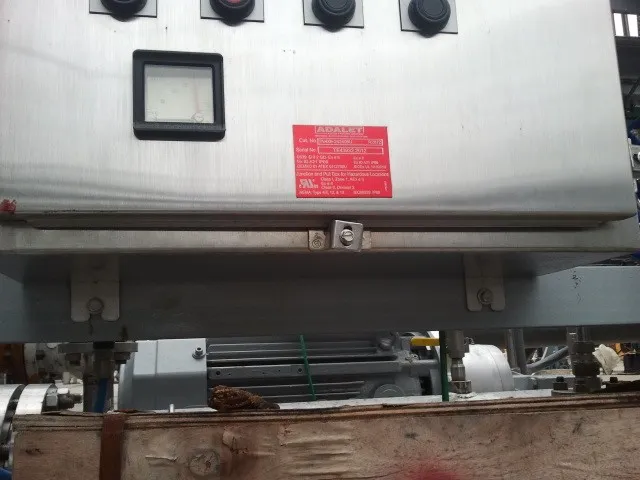

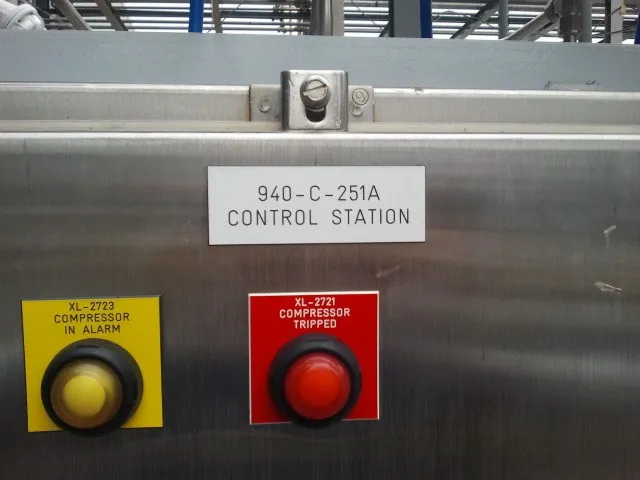

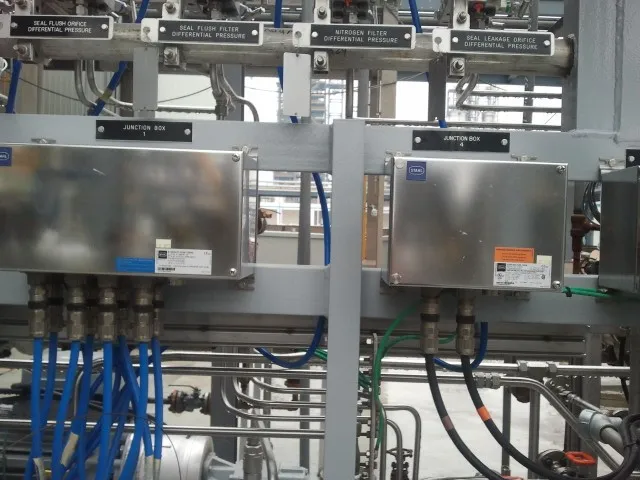

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

循环气压缩机老外撬块设备

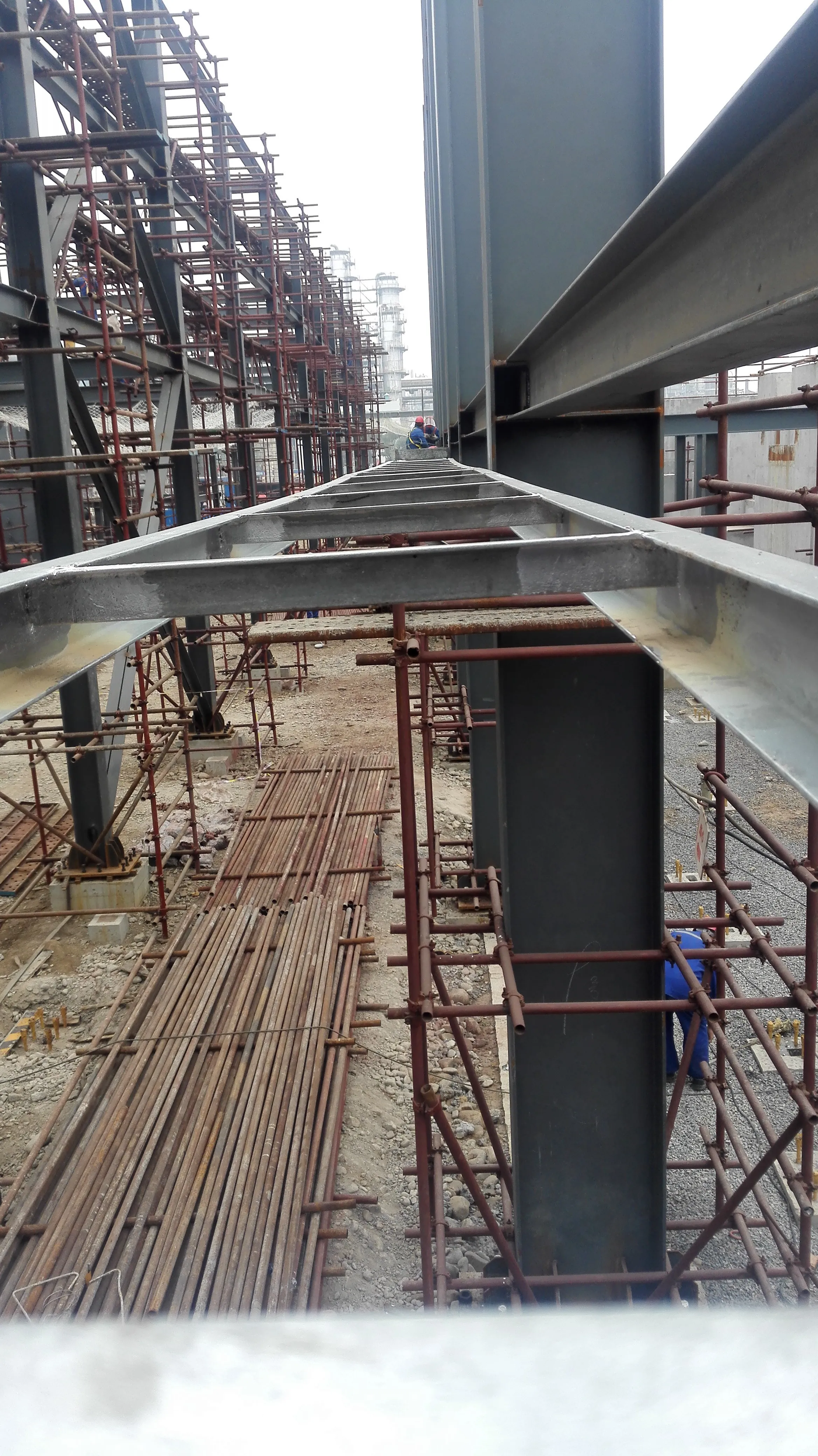

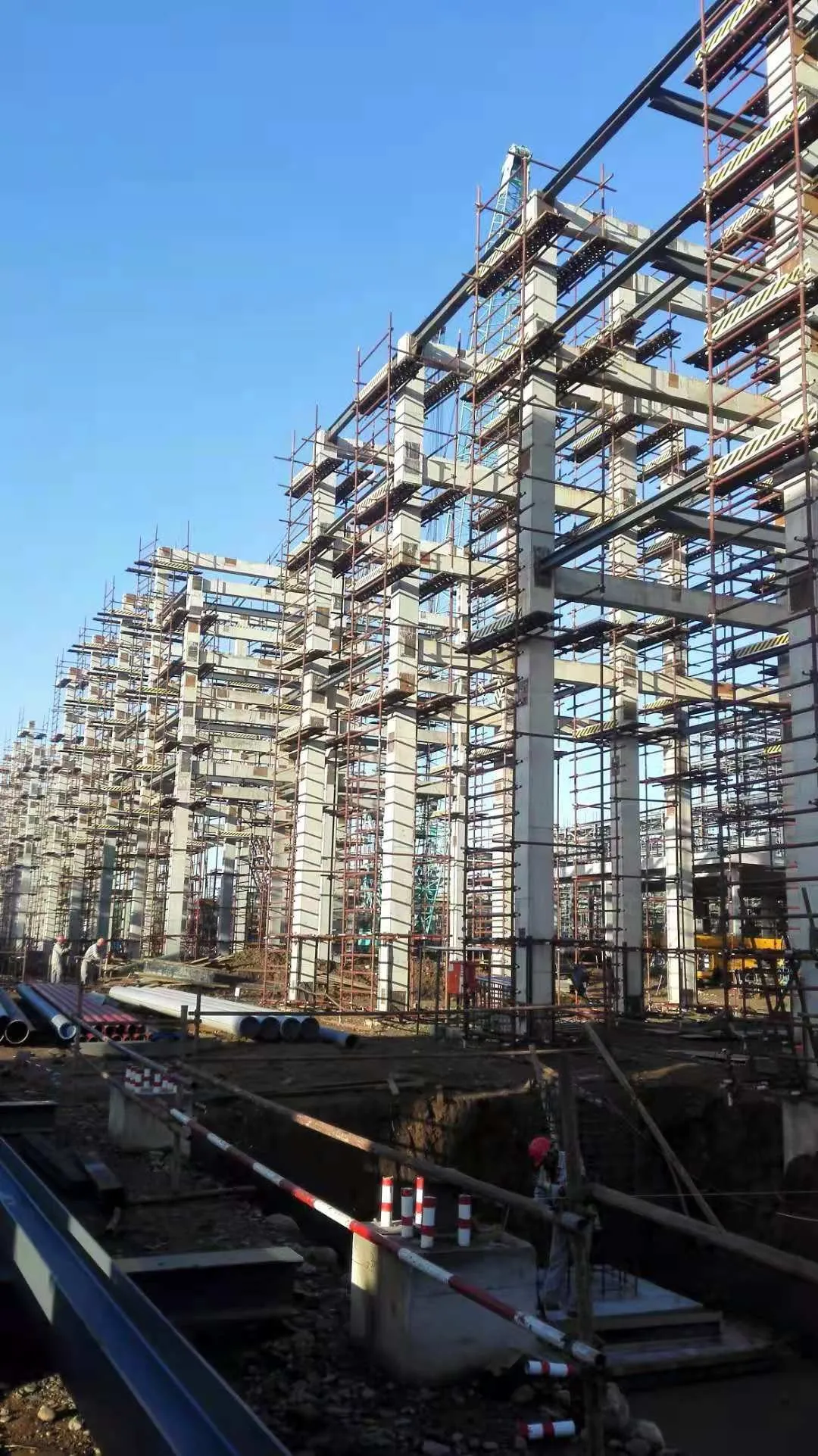

用于管廊上跨距较大的地方支架

用于管廊上跨距较大的地方支架

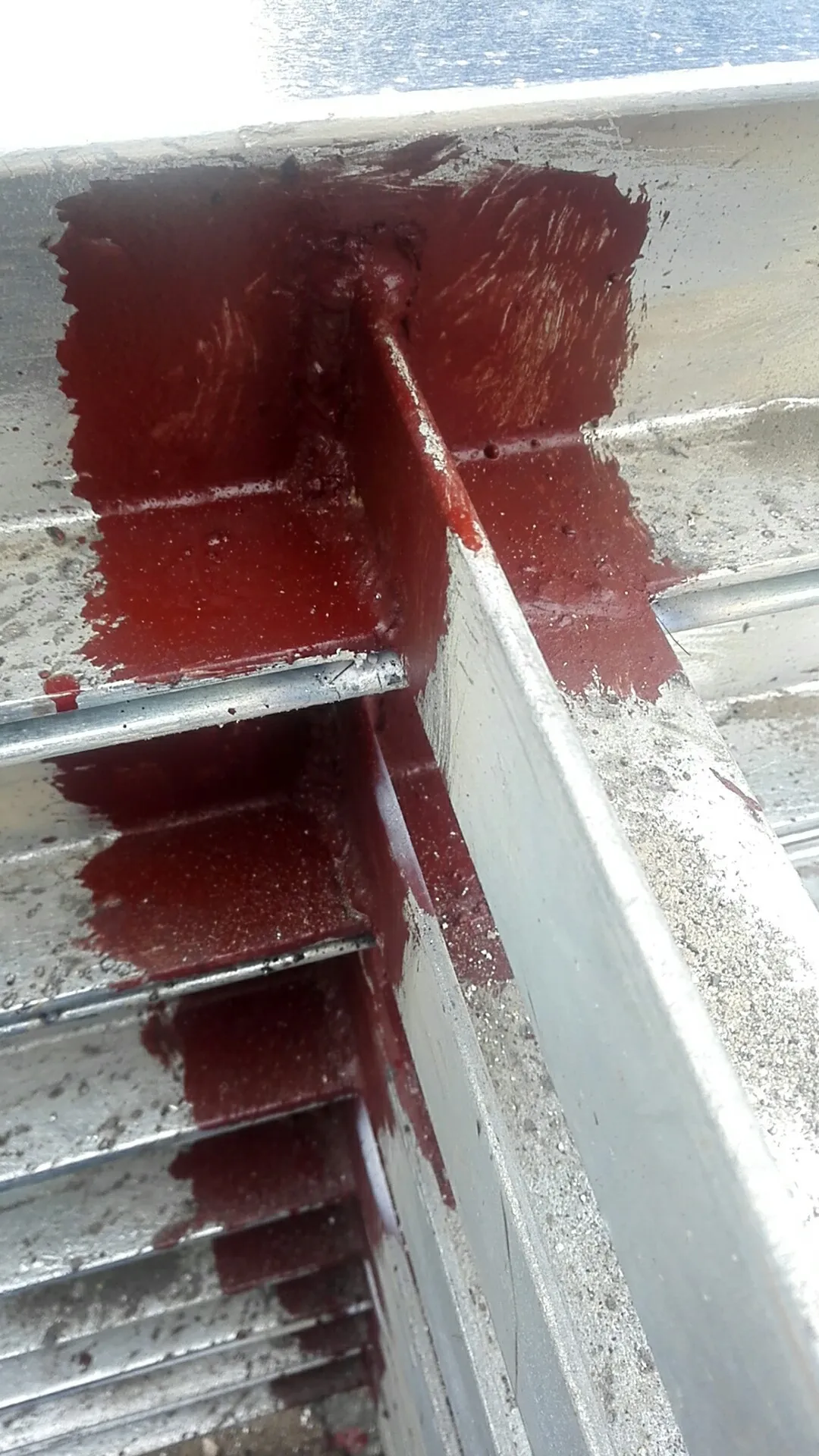

焊接处刷底漆然后才是银粉漆

焊接处刷底漆然后才是银粉漆

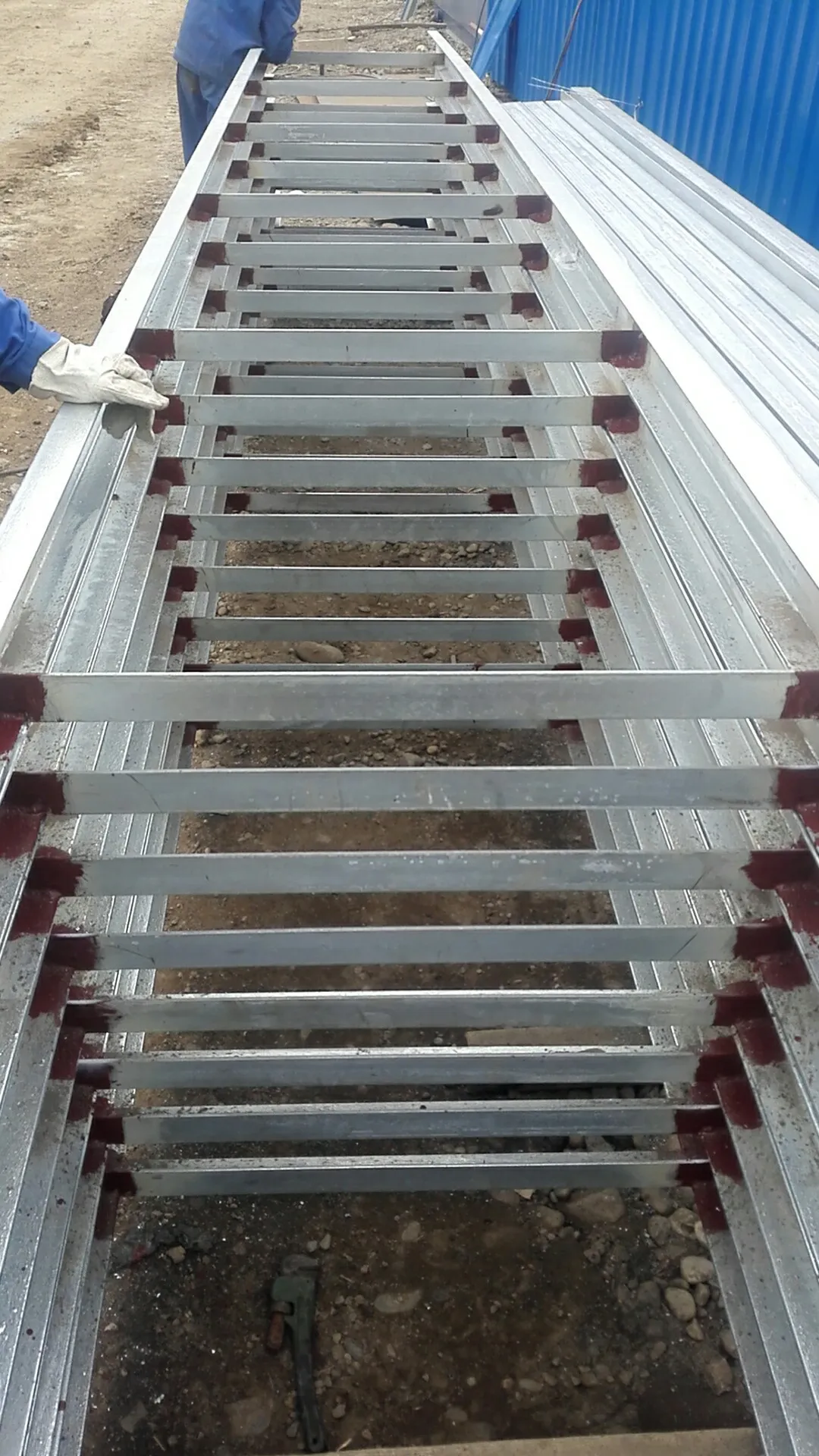

桥架支架的预制,尽量多层不要设计门型支架

桥架支架的预制,尽量多层不要设计门型支架

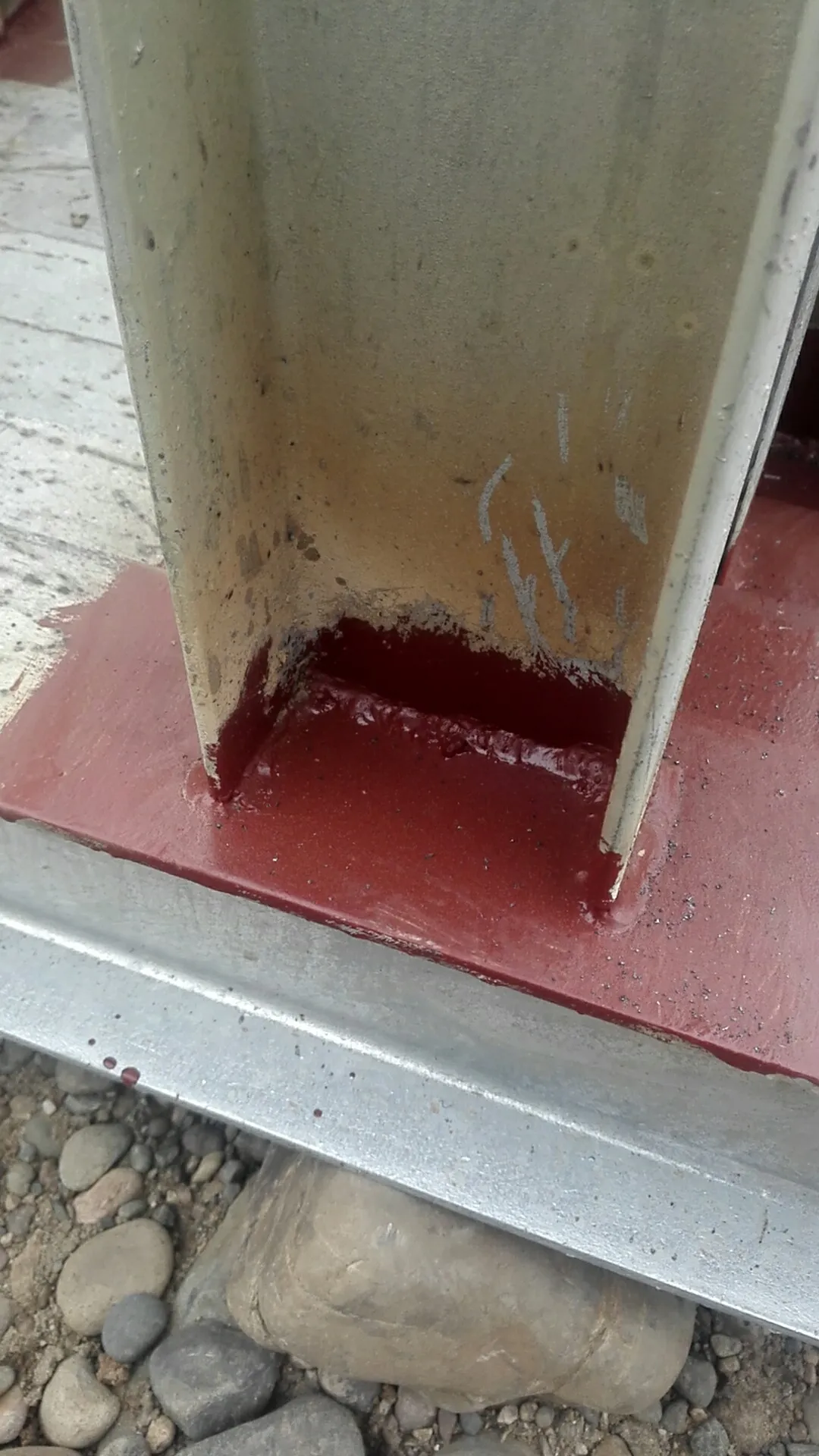

支架焊接后处理

支架焊接后处理

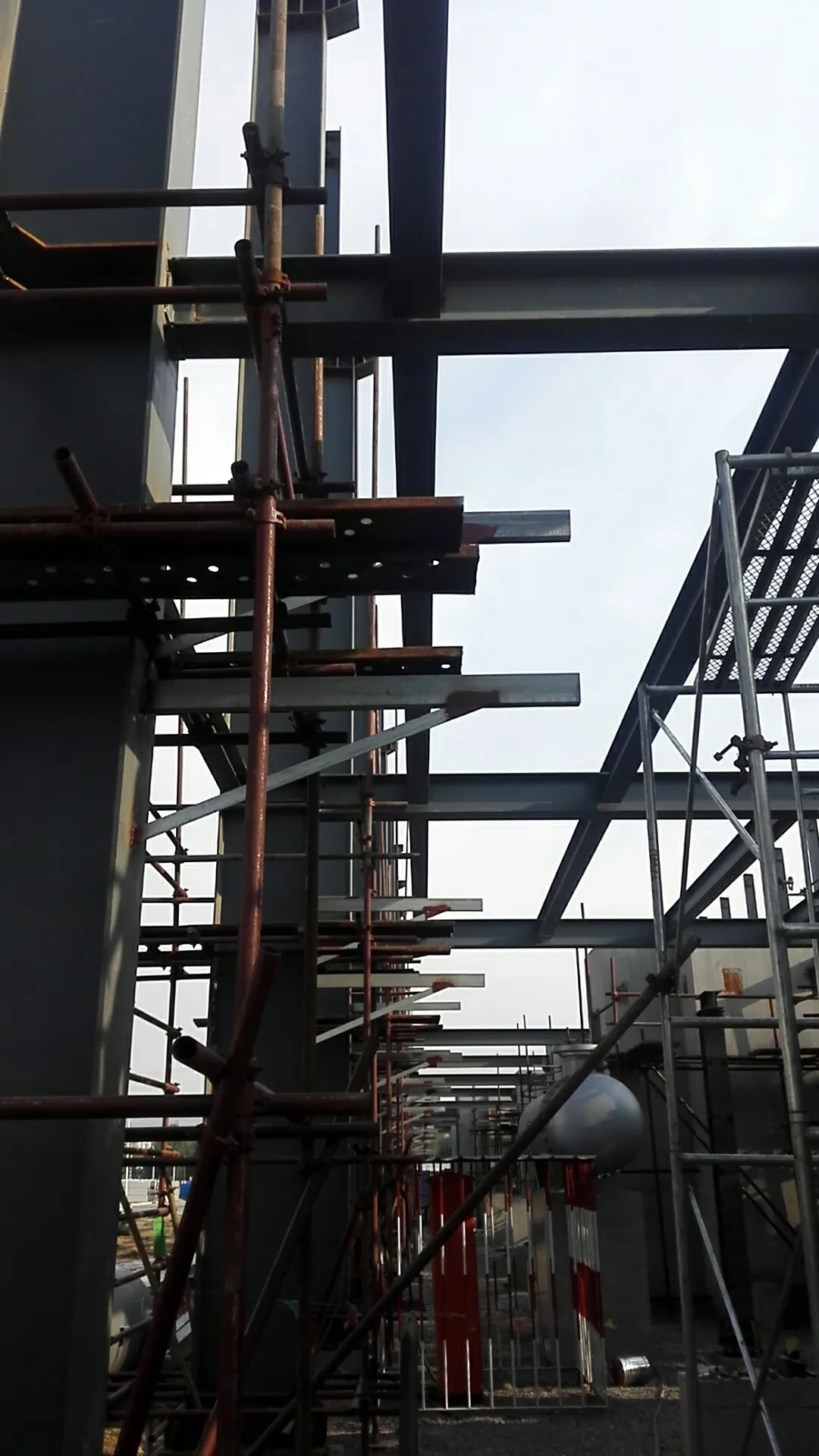

焊接到钢柱上

焊接到钢柱上

俗称拍子安装效果

俗称拍子安装效果

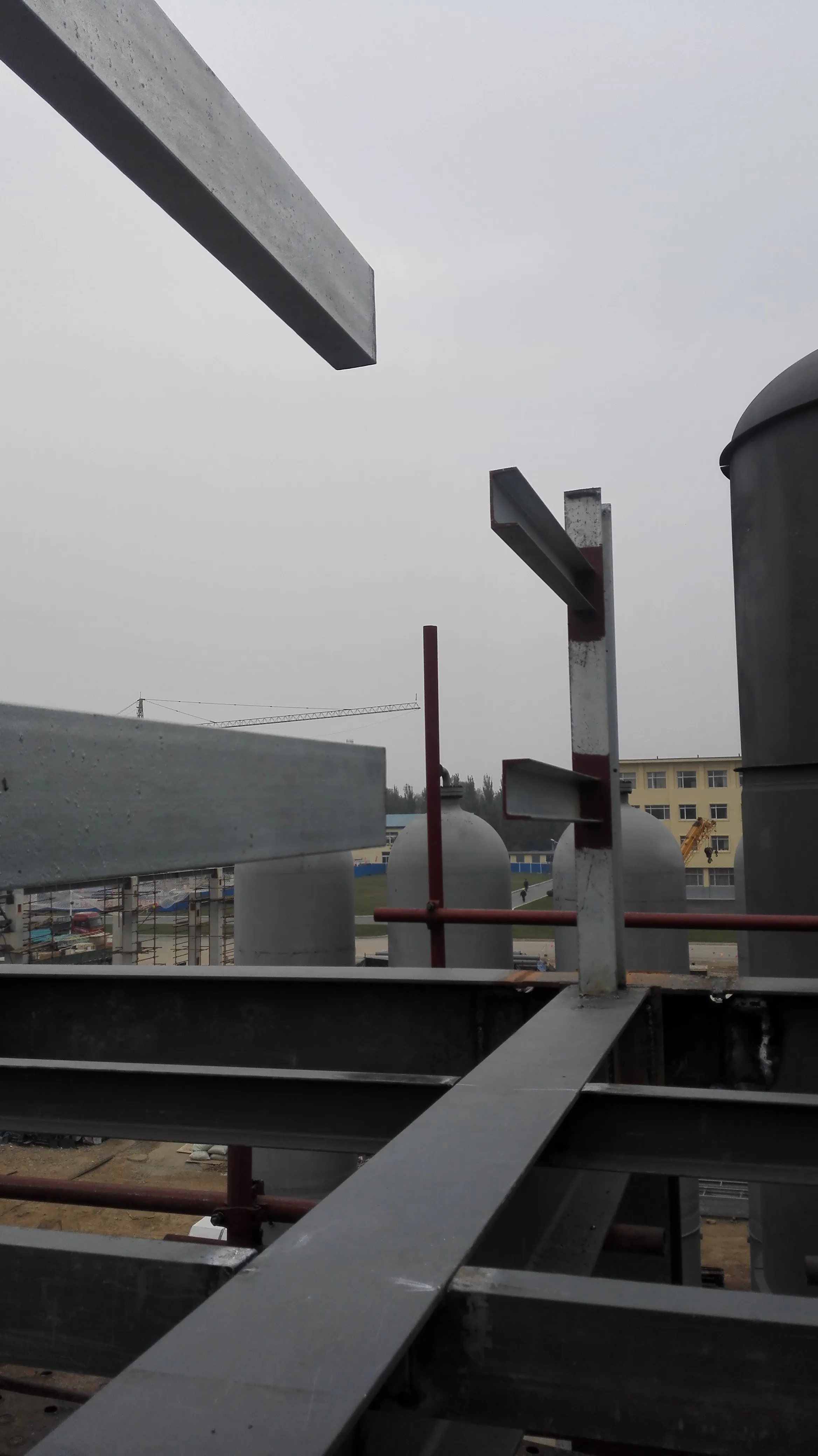

经典F支架适用电气仪表桥架

经典F支架适用电气仪表桥架

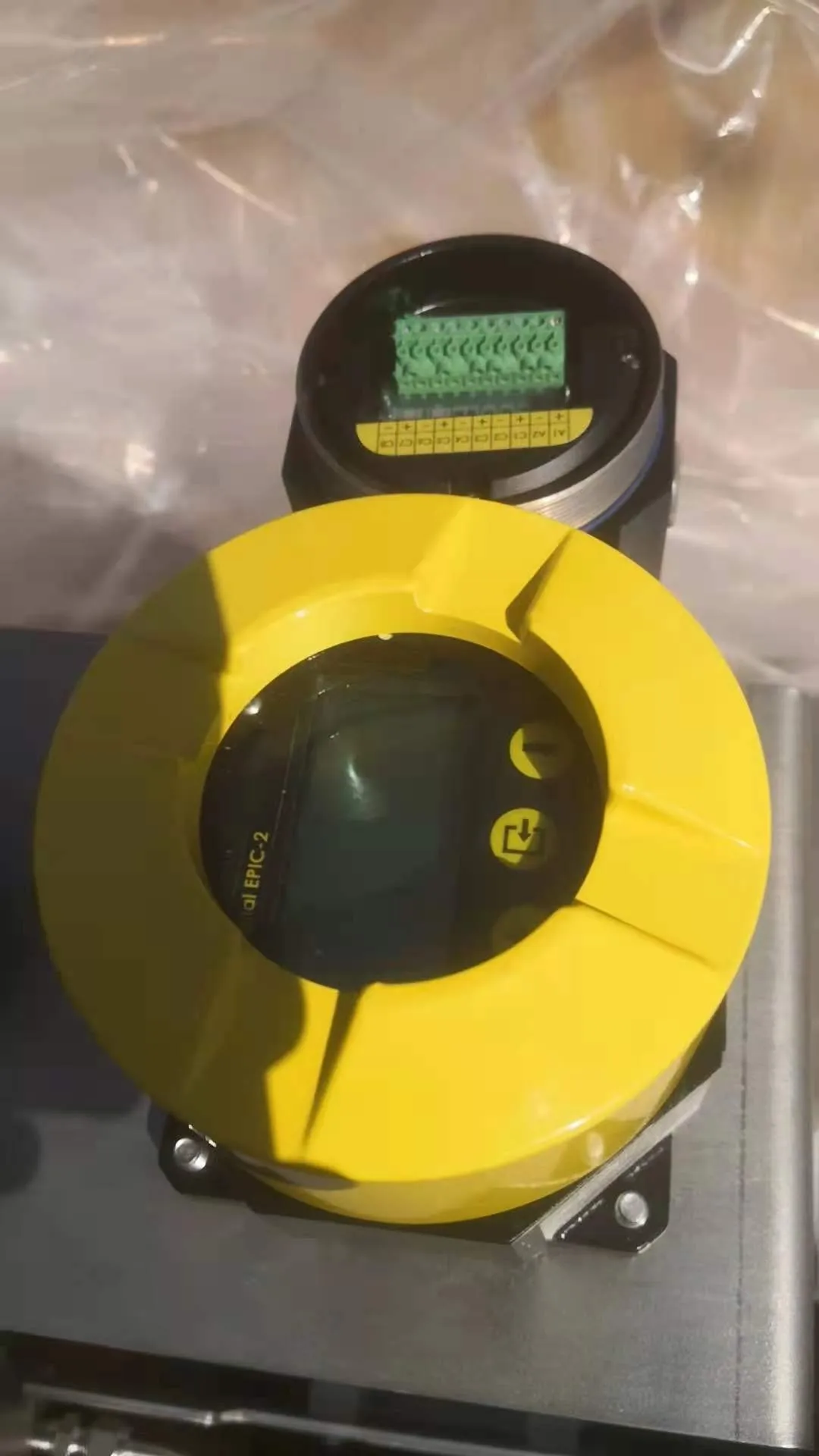

近期刚碰到的新玩意,滨特尔阀位变送器

近期刚碰到的新玩意,滨特尔阀位变送器

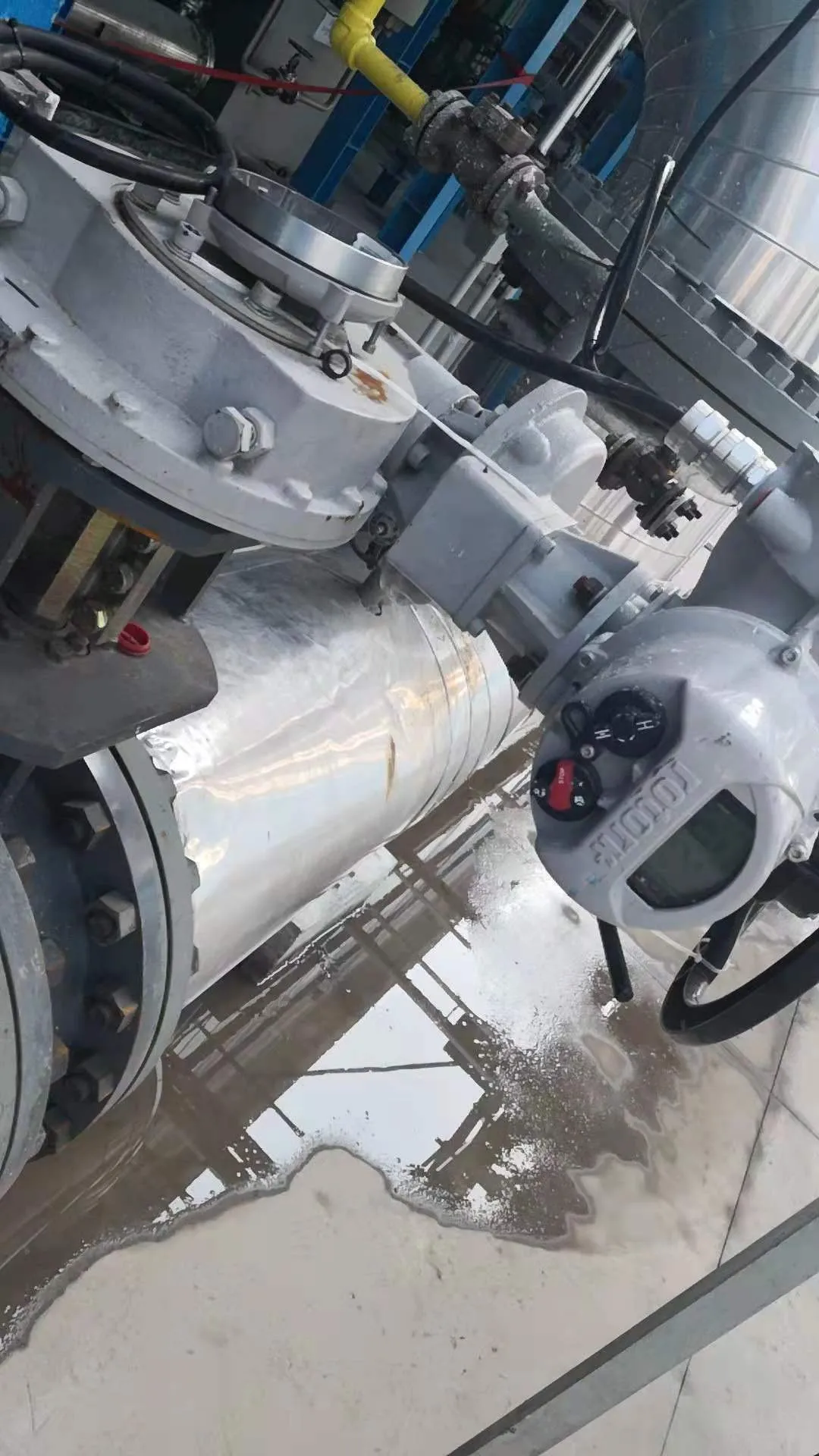

ROTORK电动阀,端子是真特么多

ROTORK电动阀,端子是真特么多

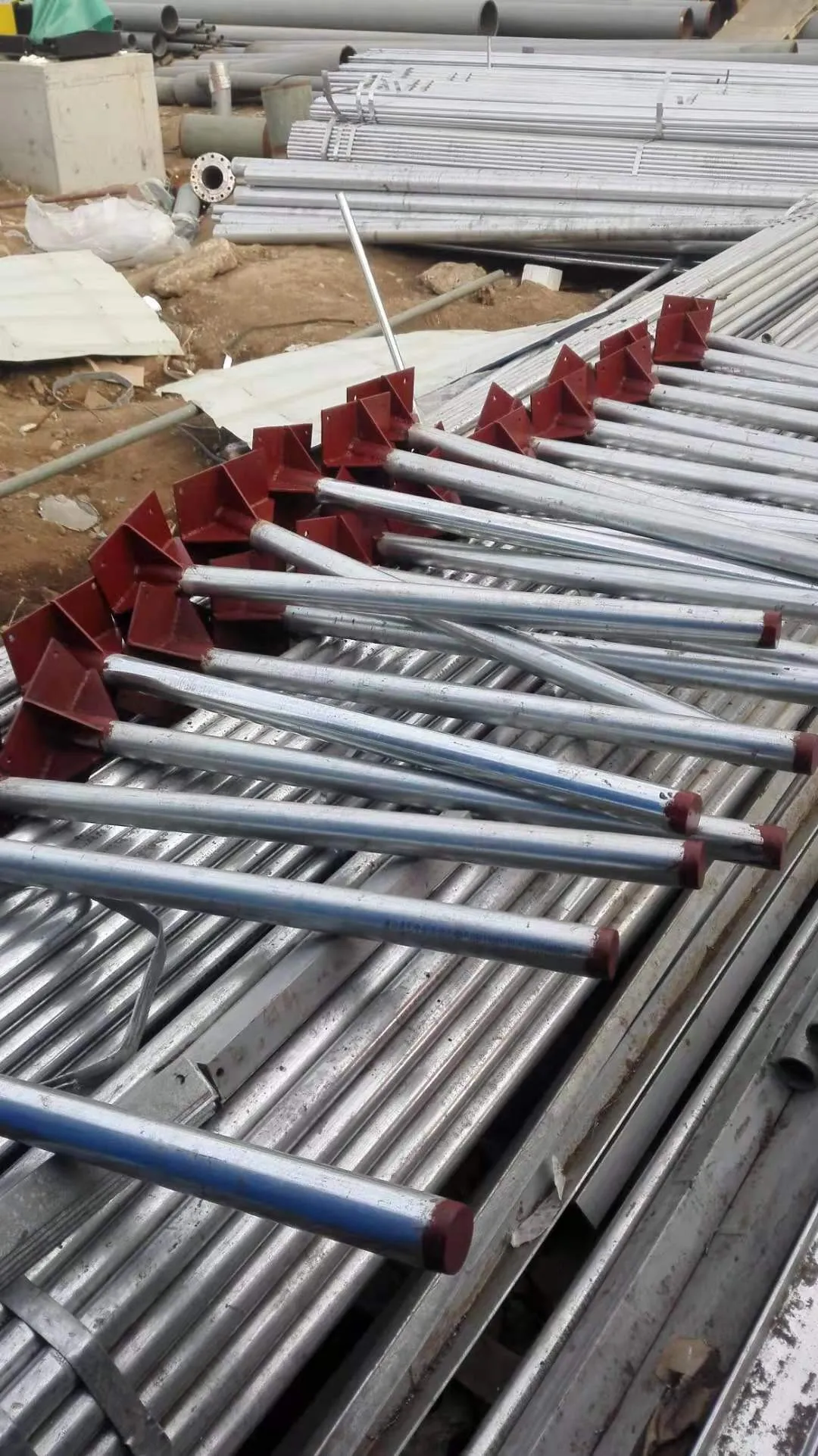

变送器立柱预制

变送器立柱预制

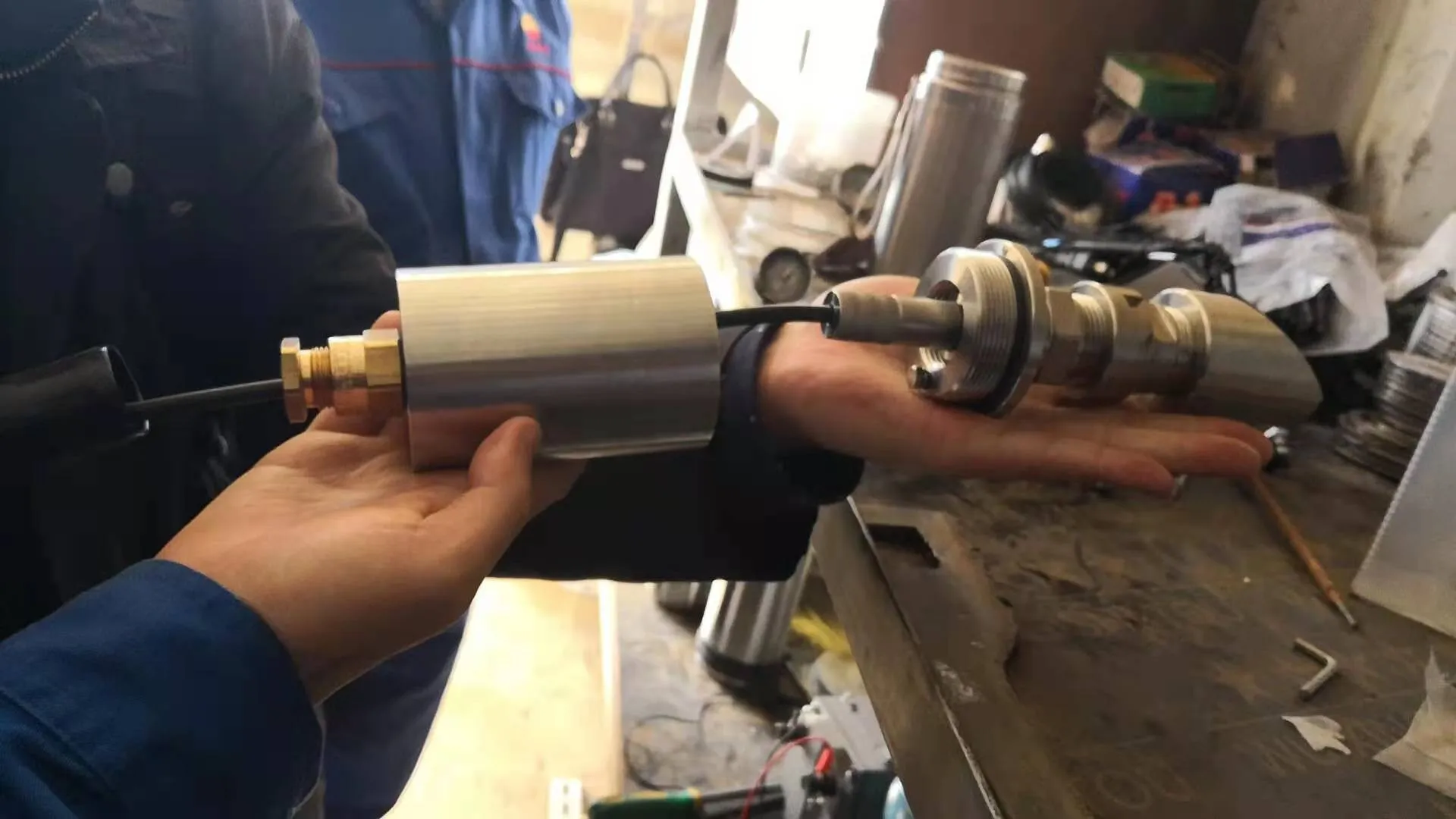

压缩机埋入式铠装热电阻

压缩机埋入式铠装热电阻

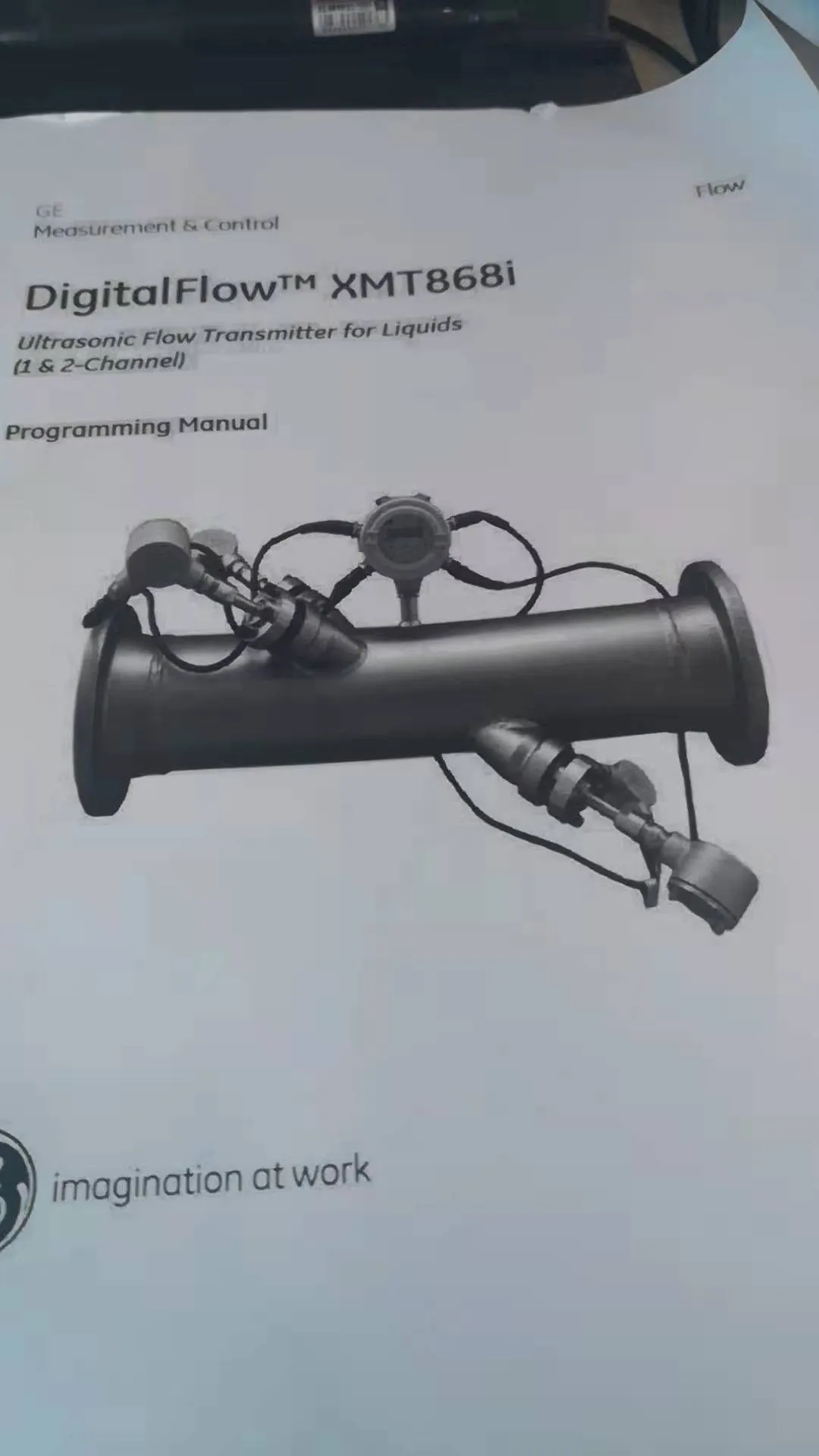

GE超声比流量计,特么的还要焊接

GE超声比流量计,特么的还要焊接

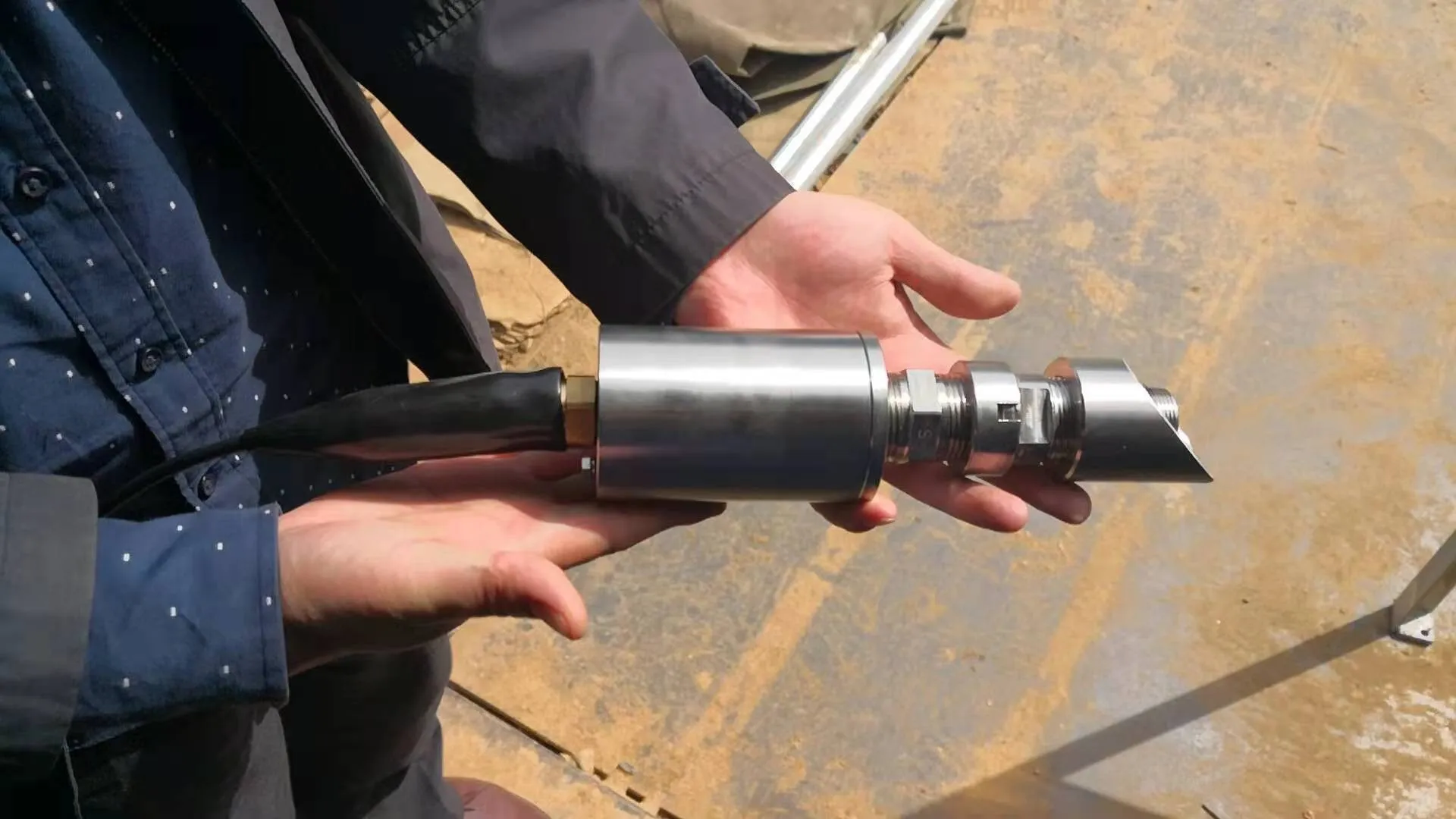

就这玩意

就这玩意

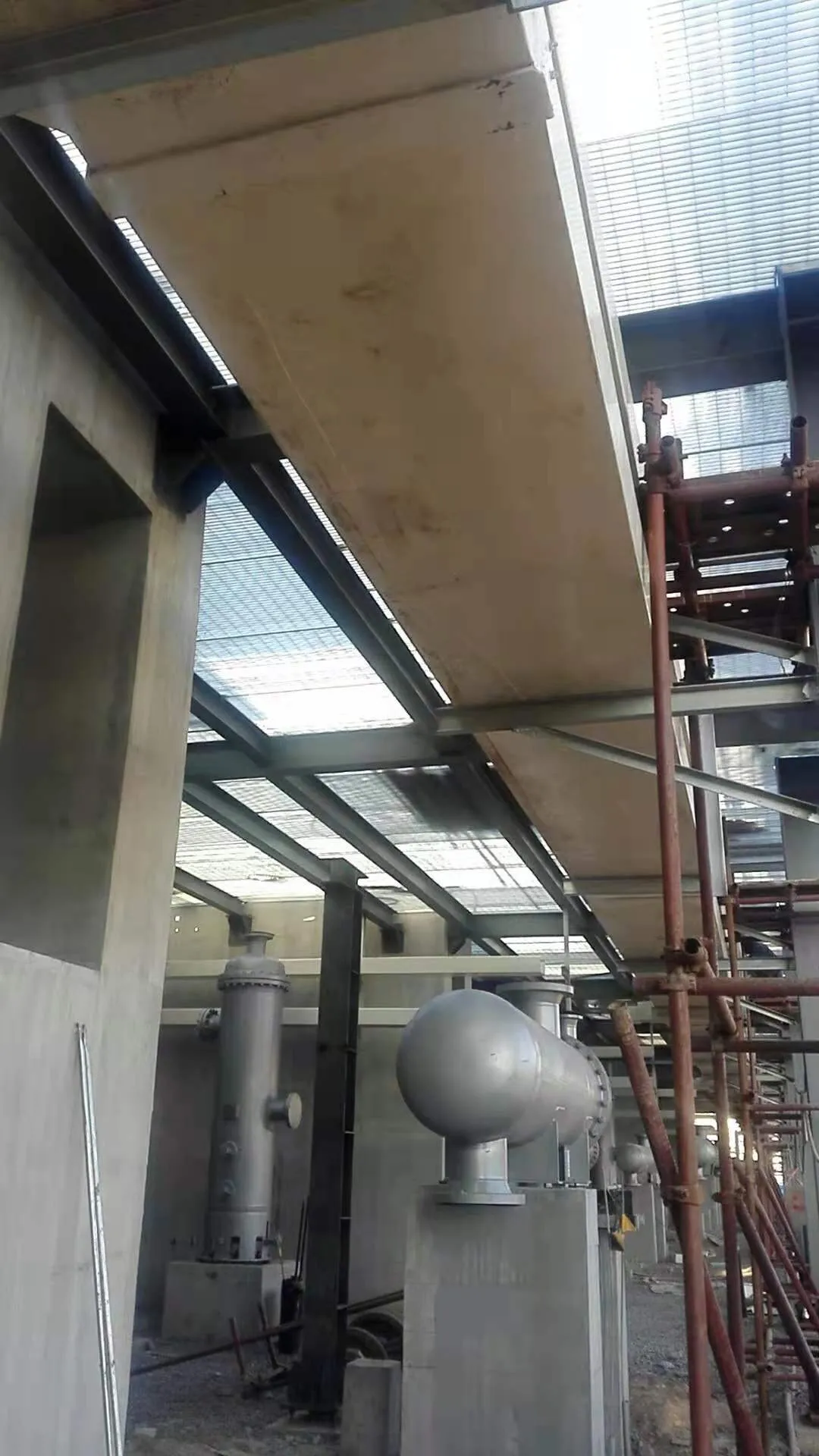

桥架安装

桥架安装

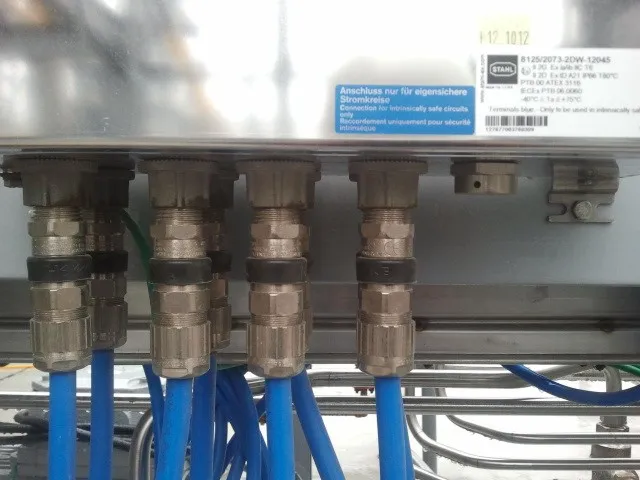

接线箱支架,经典角钢背靠背支架

接线箱支架,经典角钢背靠背支架

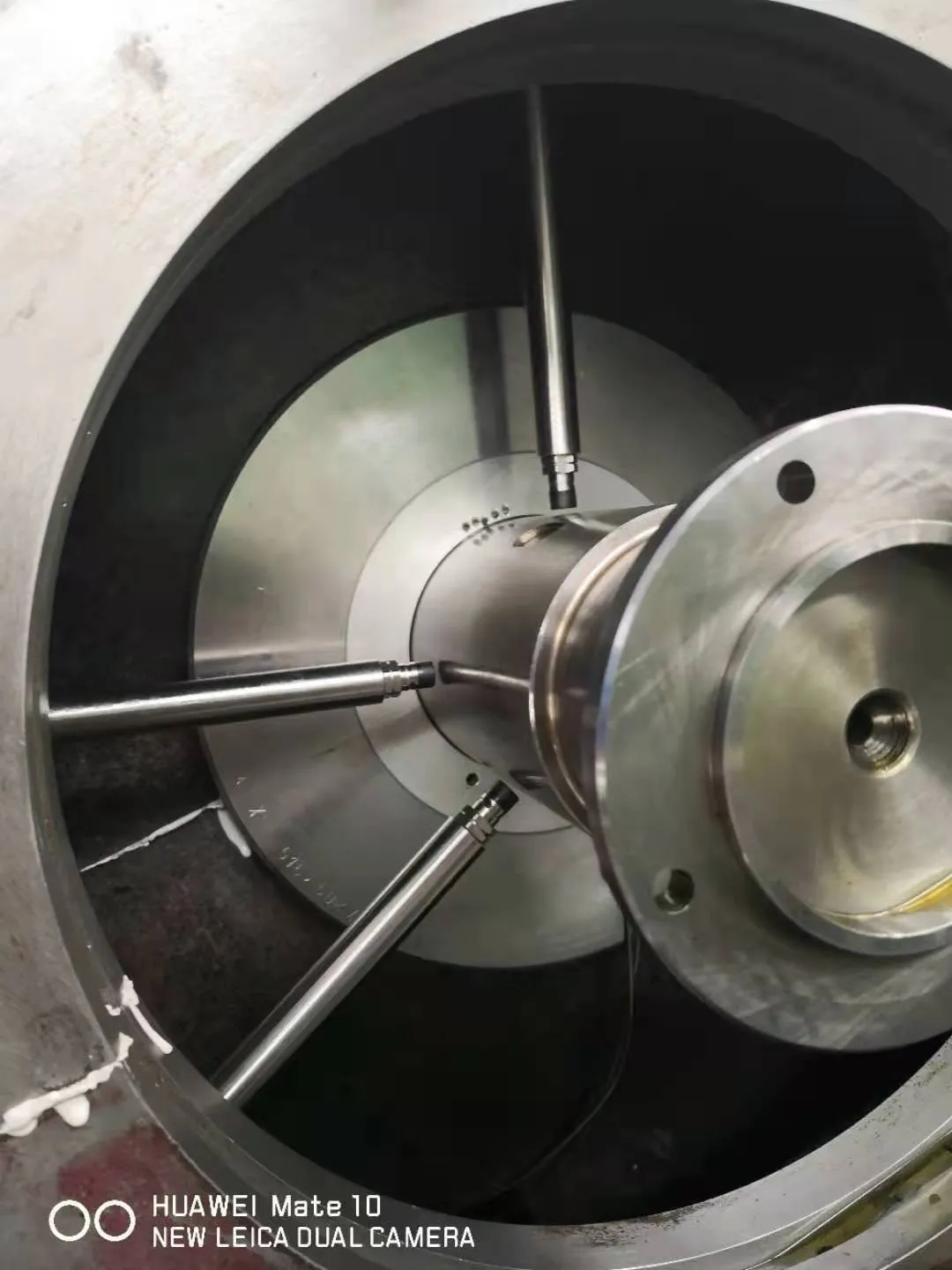

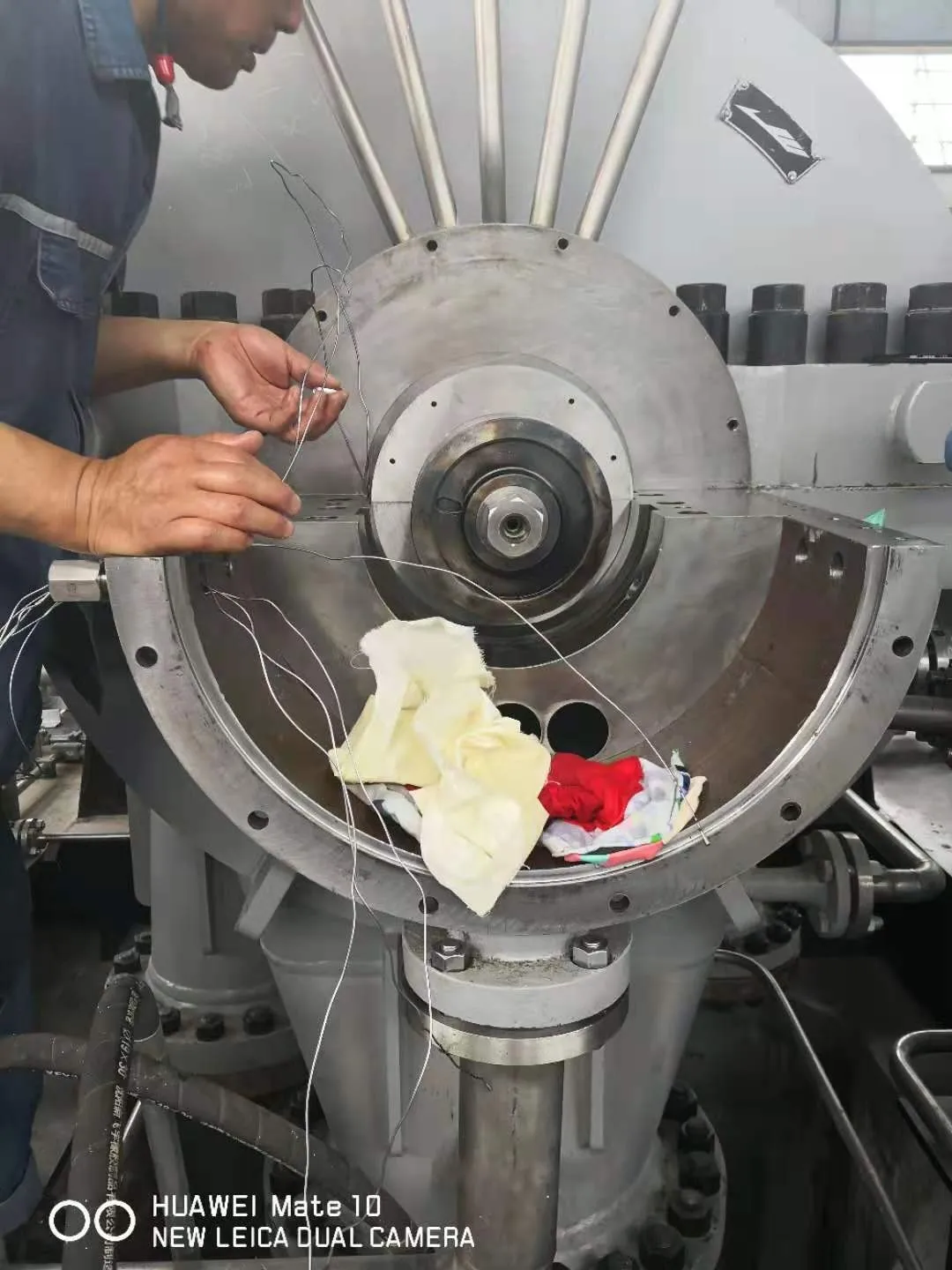

轴位移

轴位移

还是GE那个流量计

还是GE那个流量计

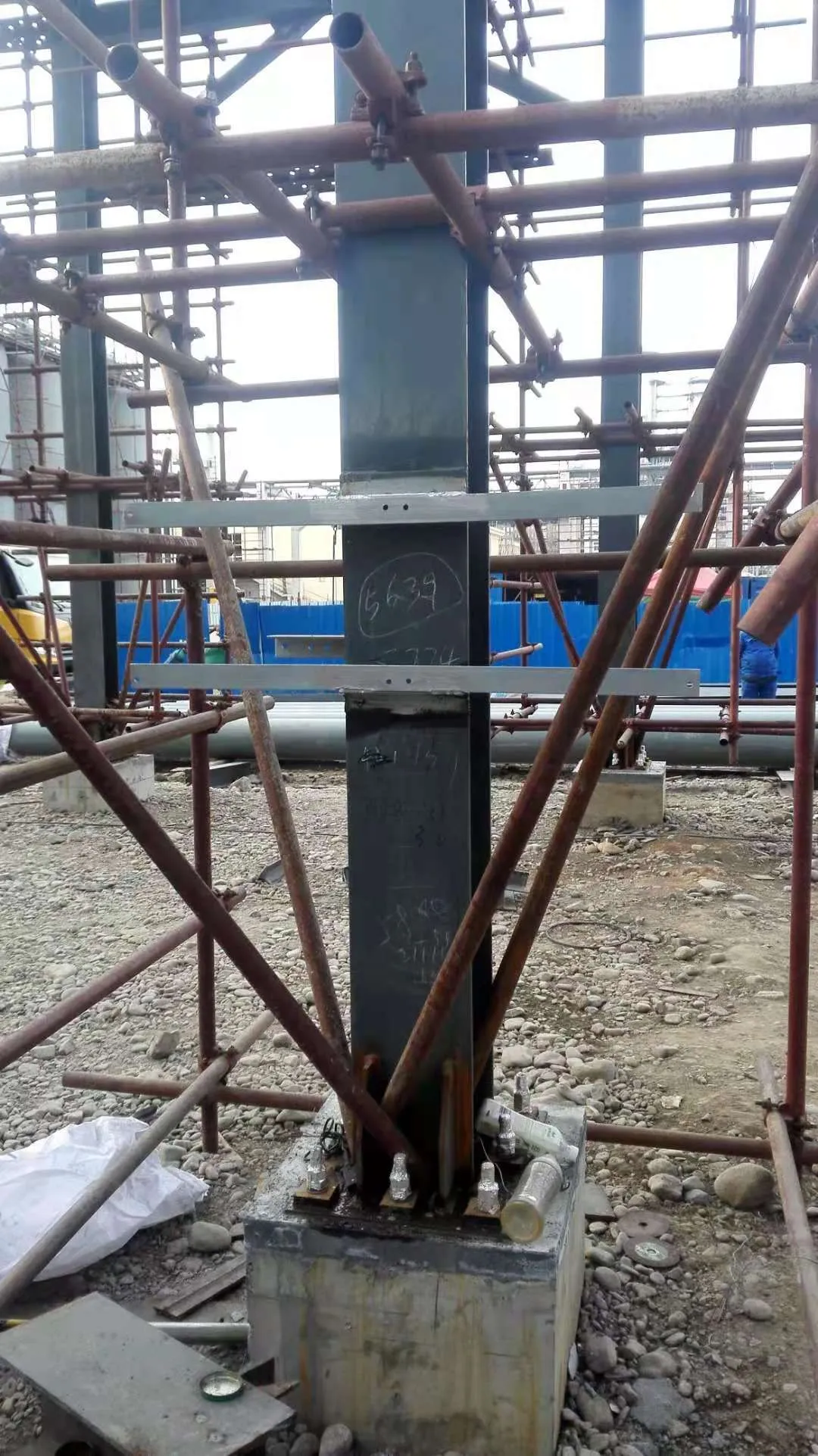

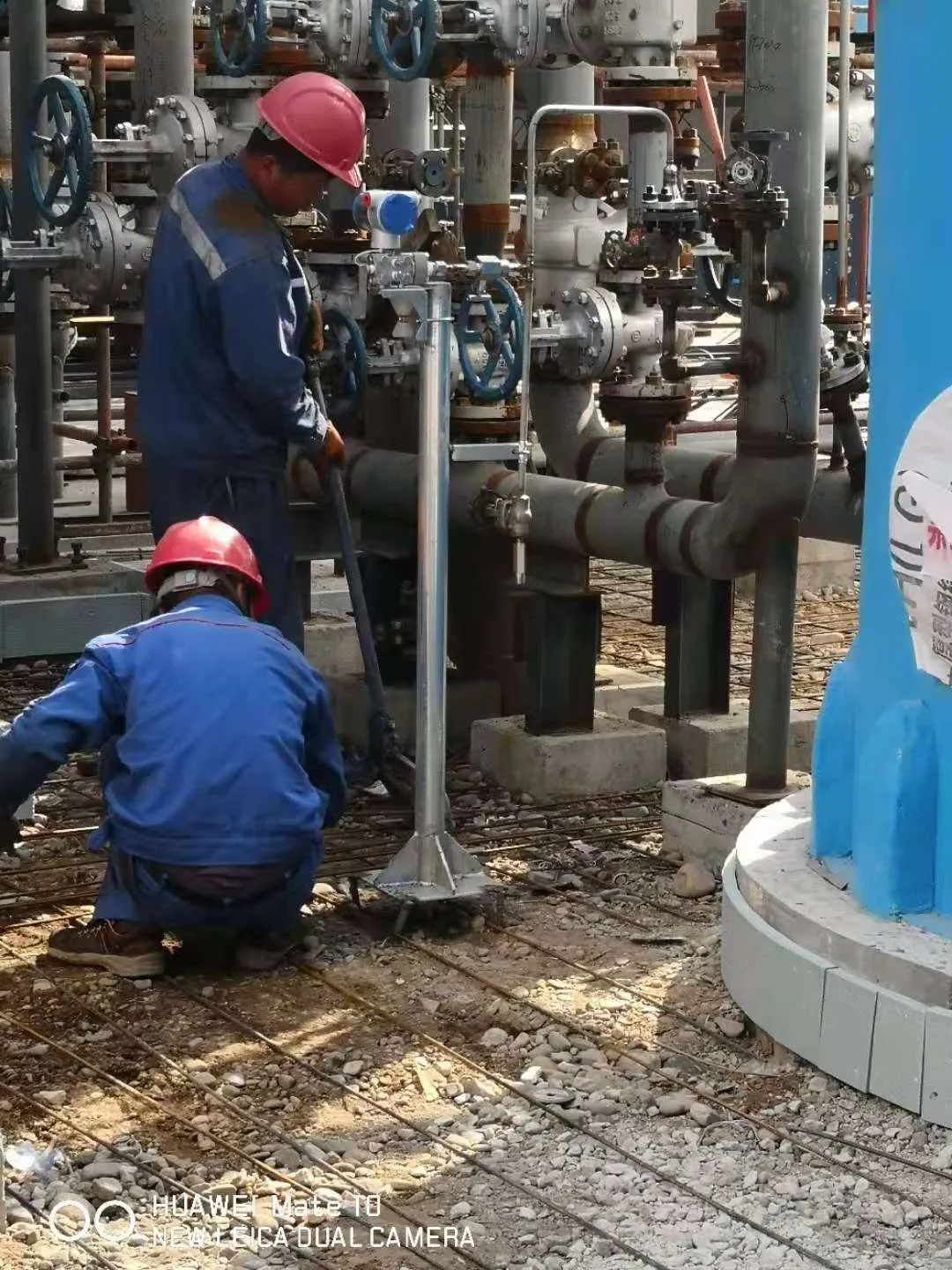

变送器立柱安装,等土建来不及了

变送器立柱安装,等土建来不及了

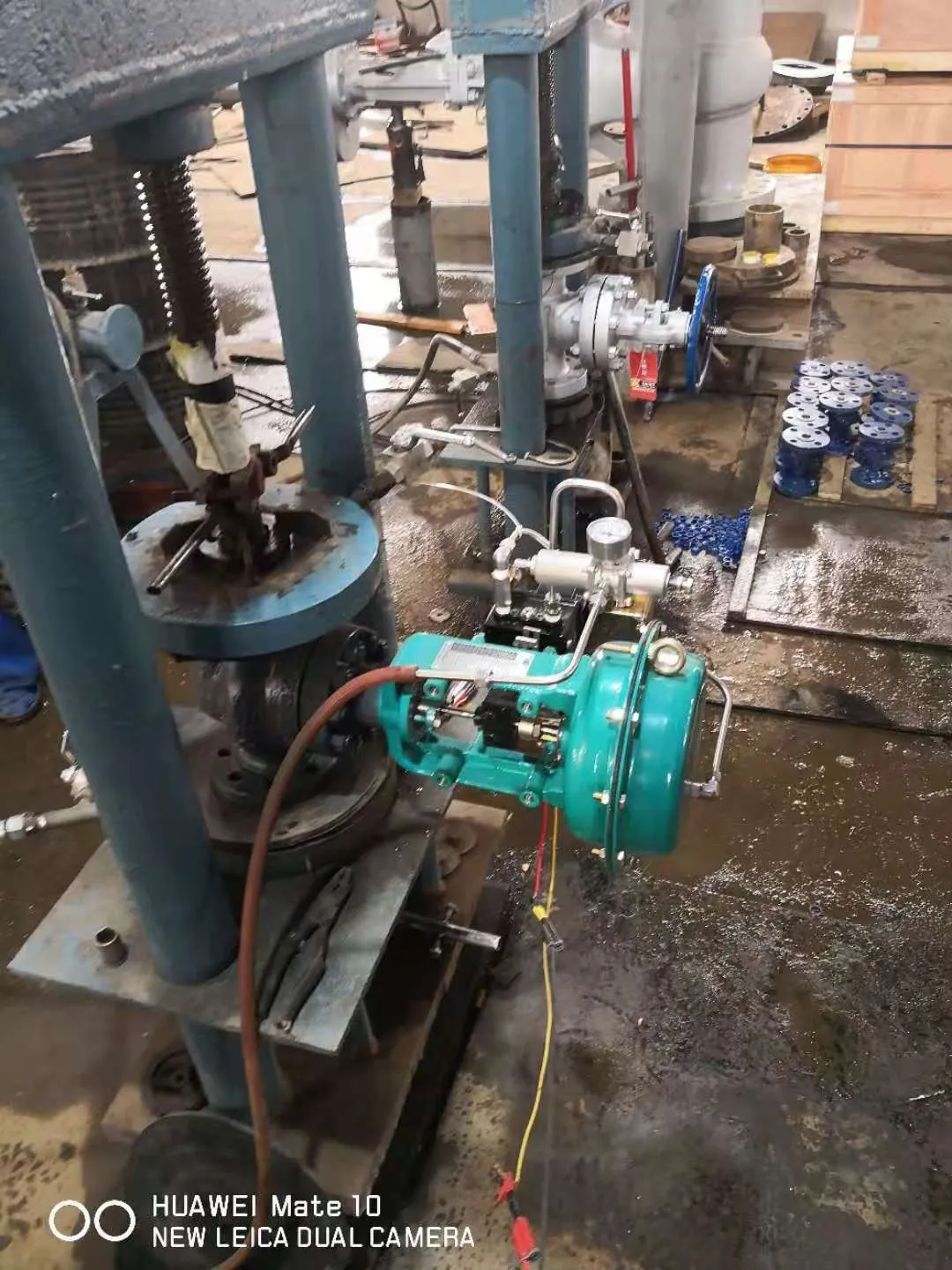

调节阀壳体压力试验和泄漏试验

调节阀壳体压力试验和泄漏试验

电缆敷设开始

电缆敷设开始

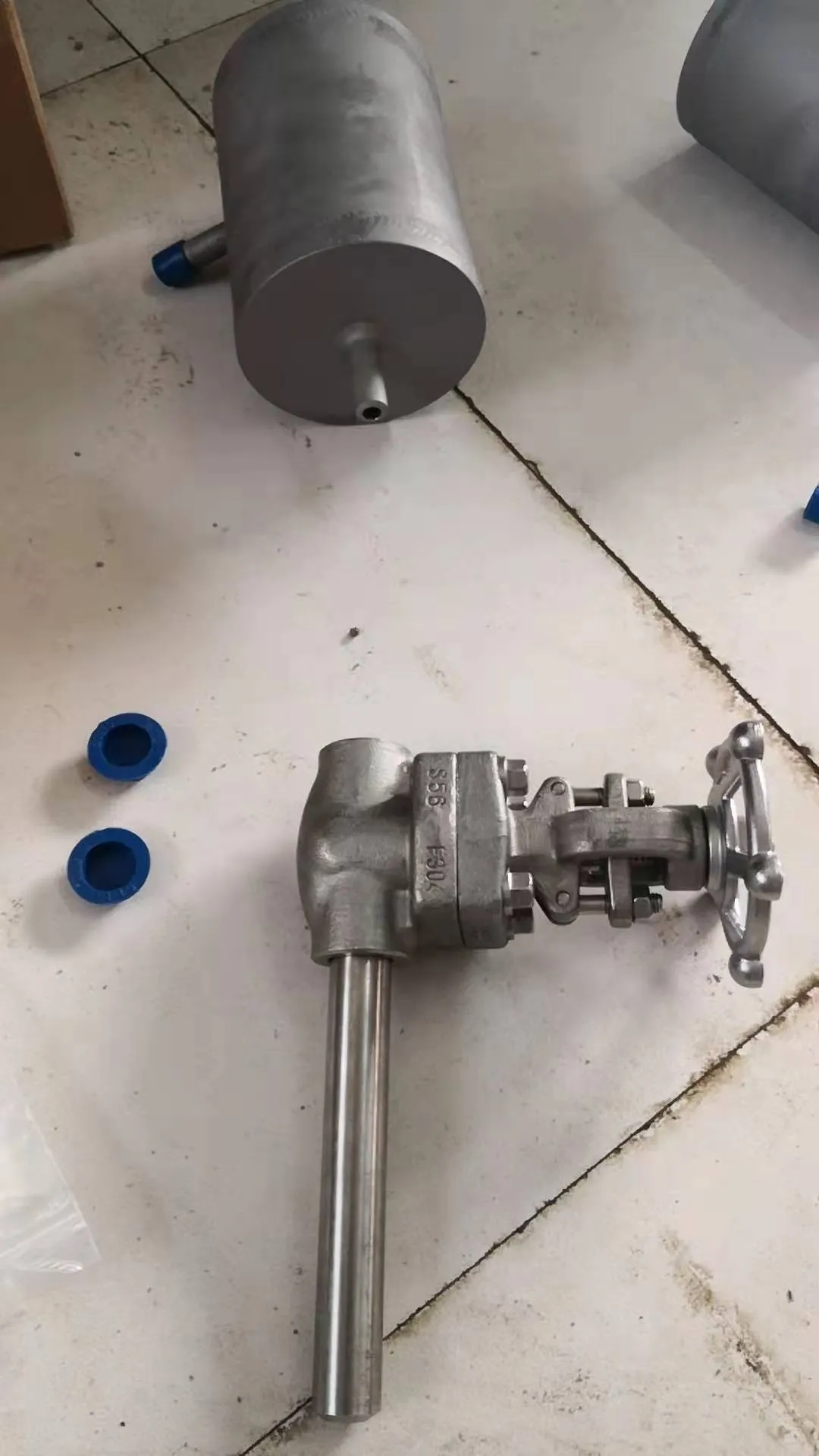

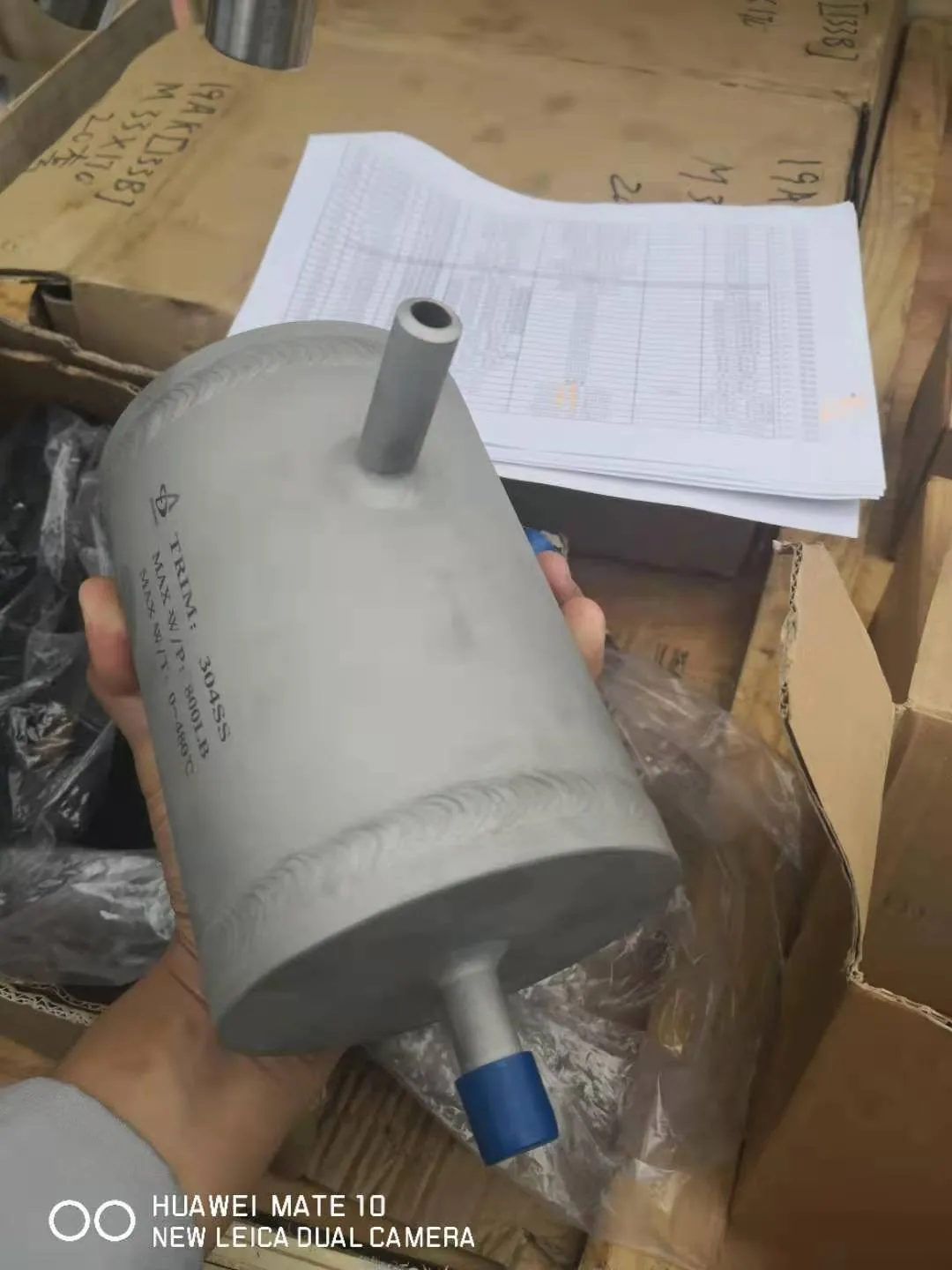

冷凝罐

冷凝罐

厂家你走点心配的什么玩意

厂家你走点心配的什么玩意

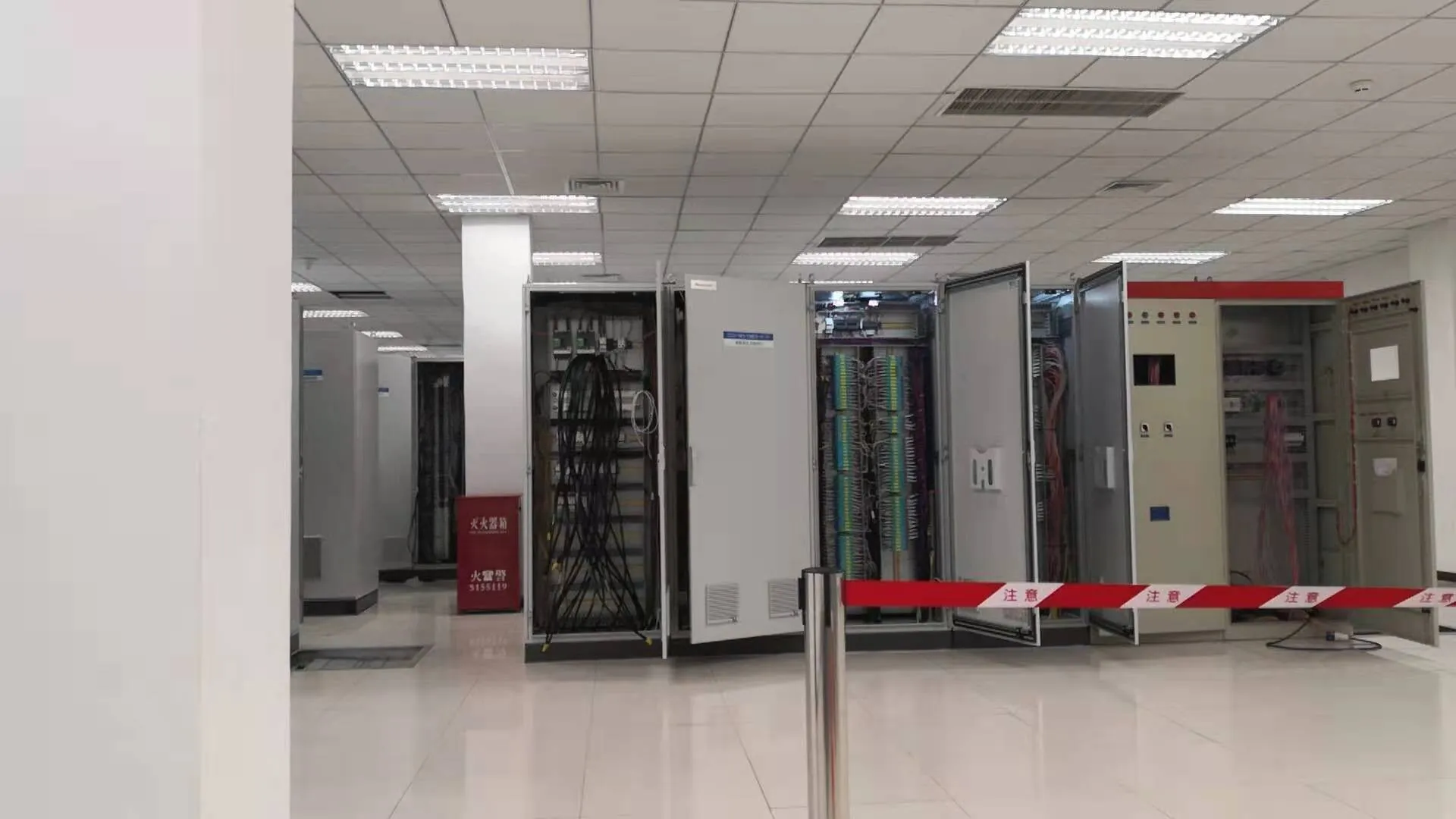

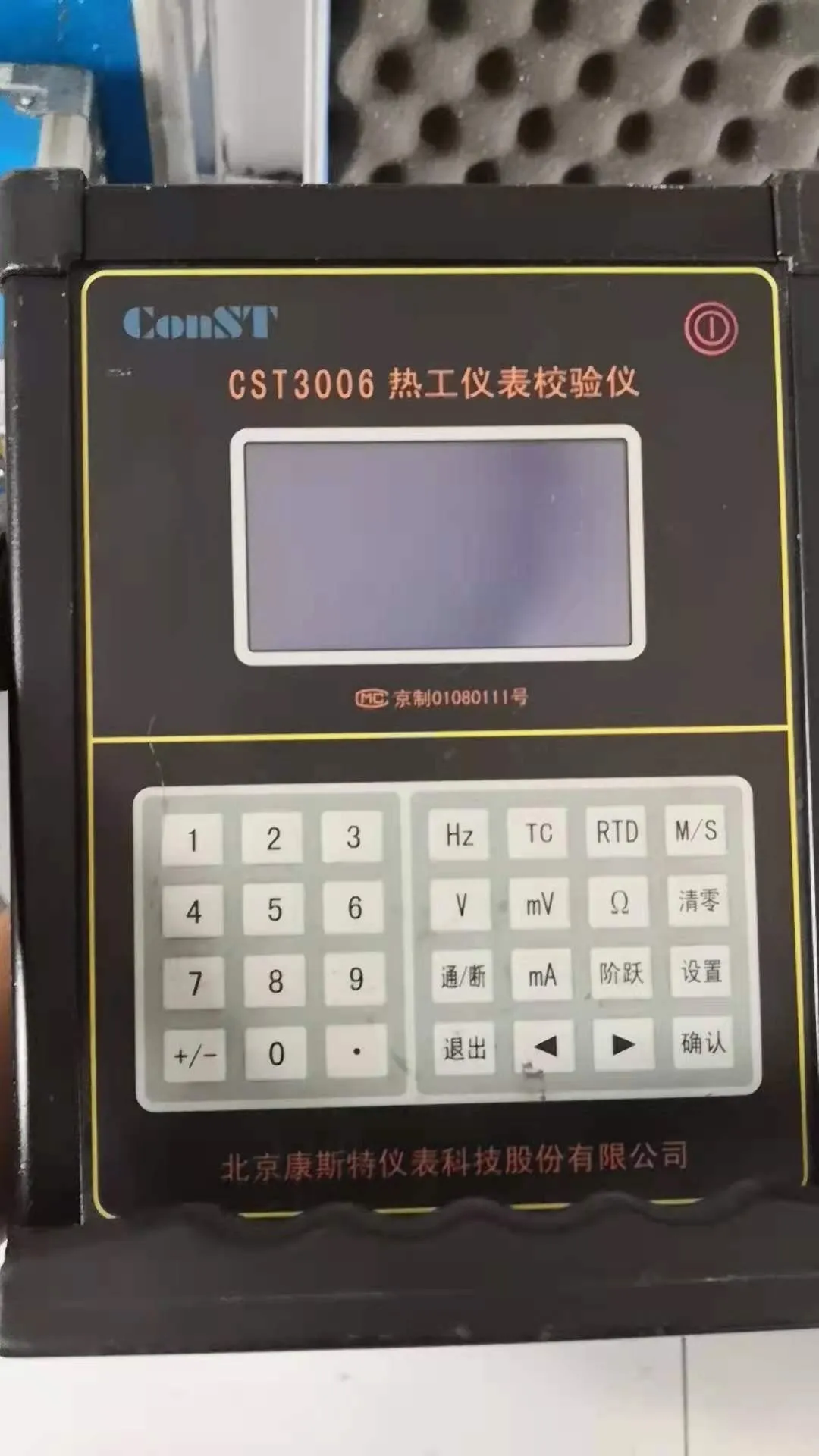

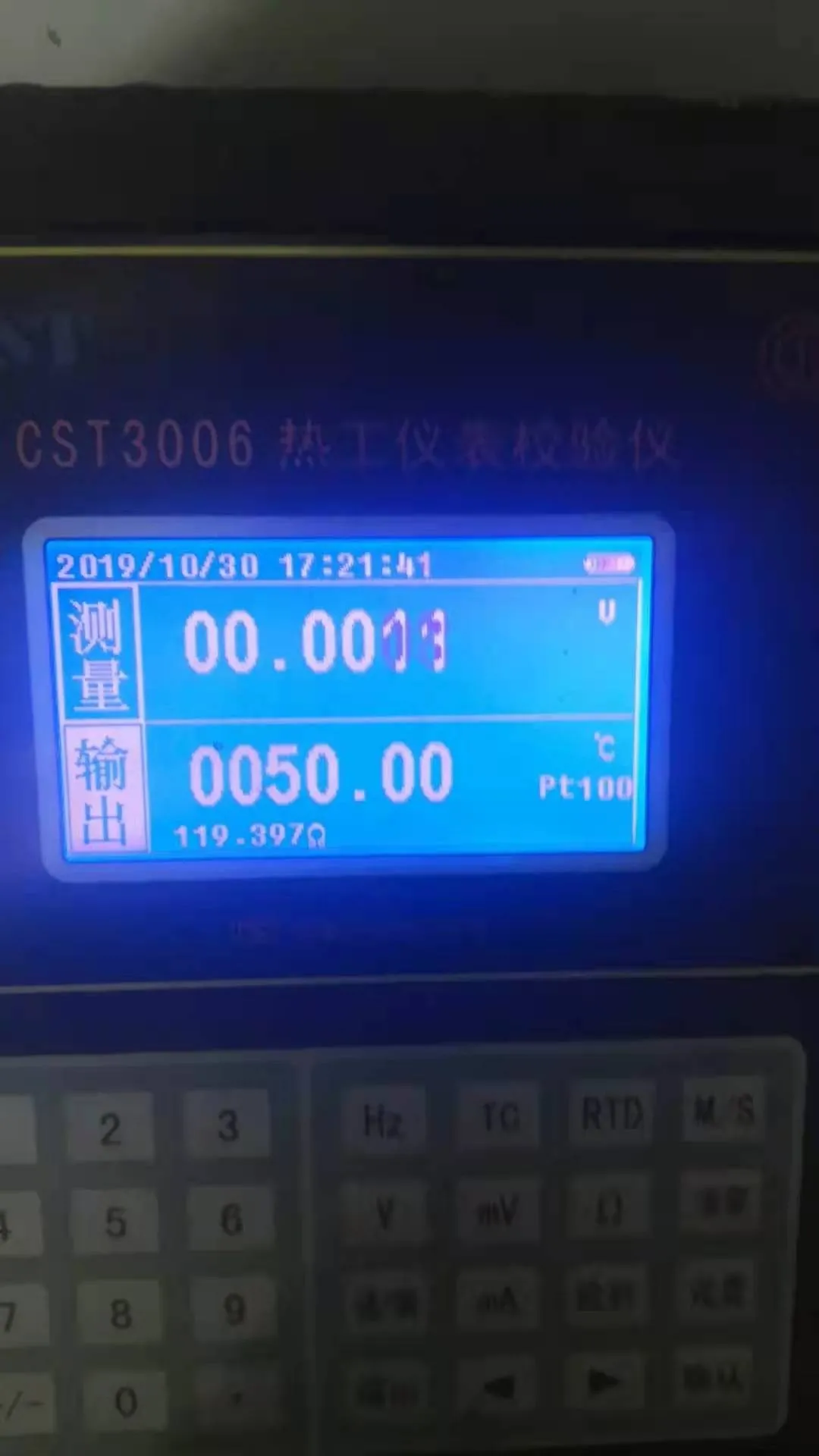

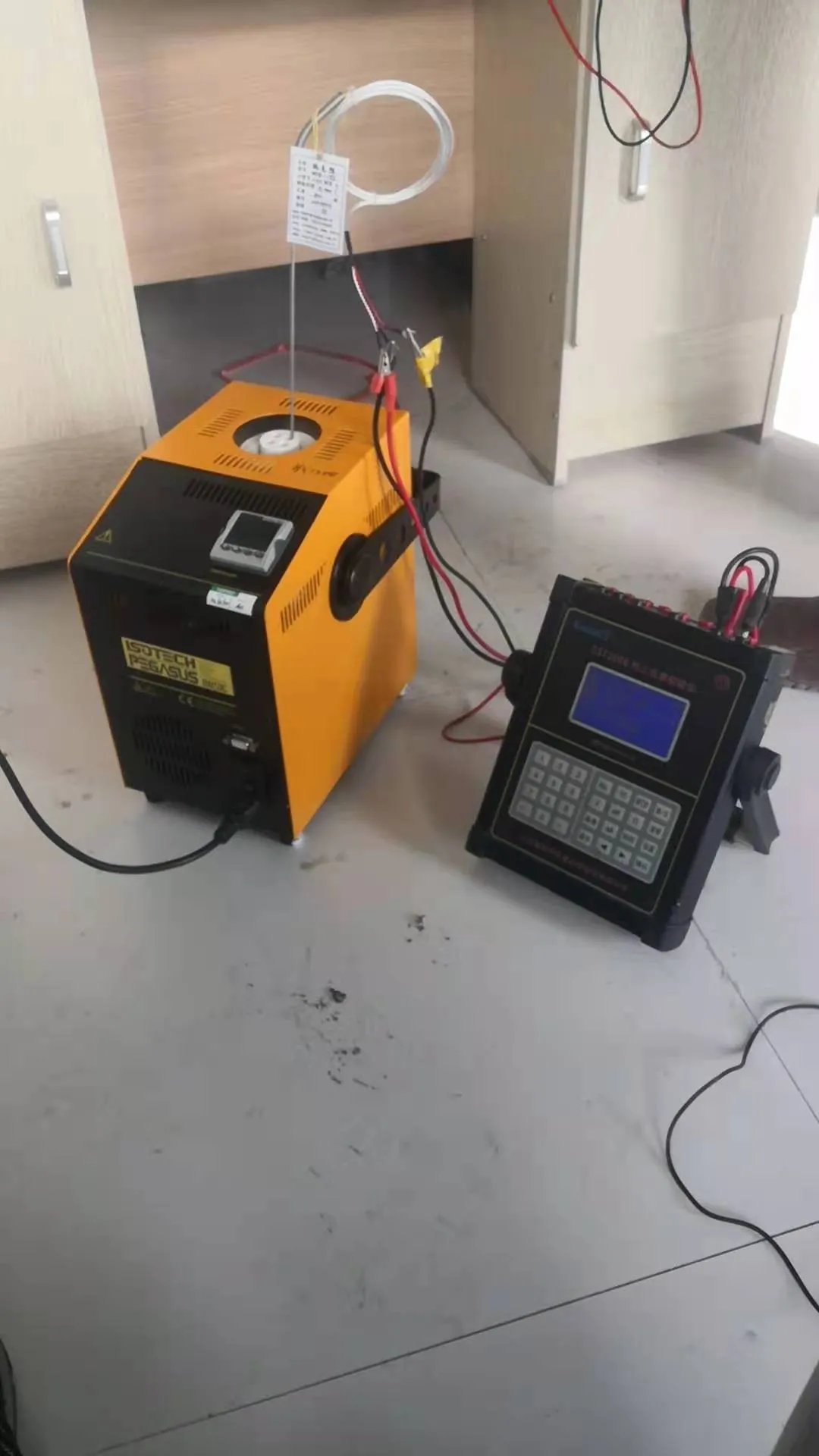

比我工龄还长的调试设备

比我工龄还长的调试设备

现在还在用

现在还在用

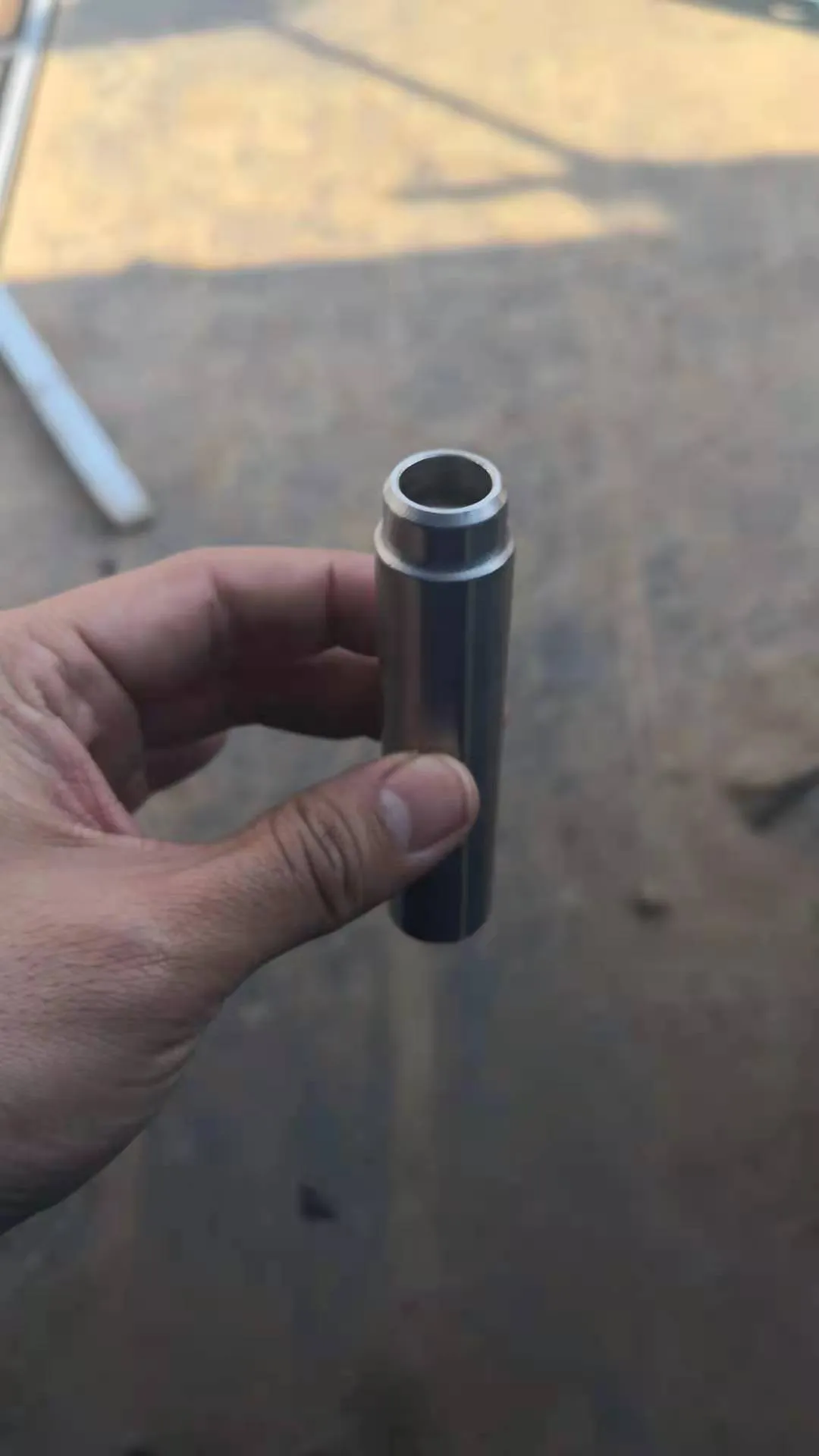

单头短节,气路管线末端接气源球阀用

单头短节,气路管线末端接气源球阀用

光鲜亮丽的背后是啥

光鲜亮丽的背后是啥

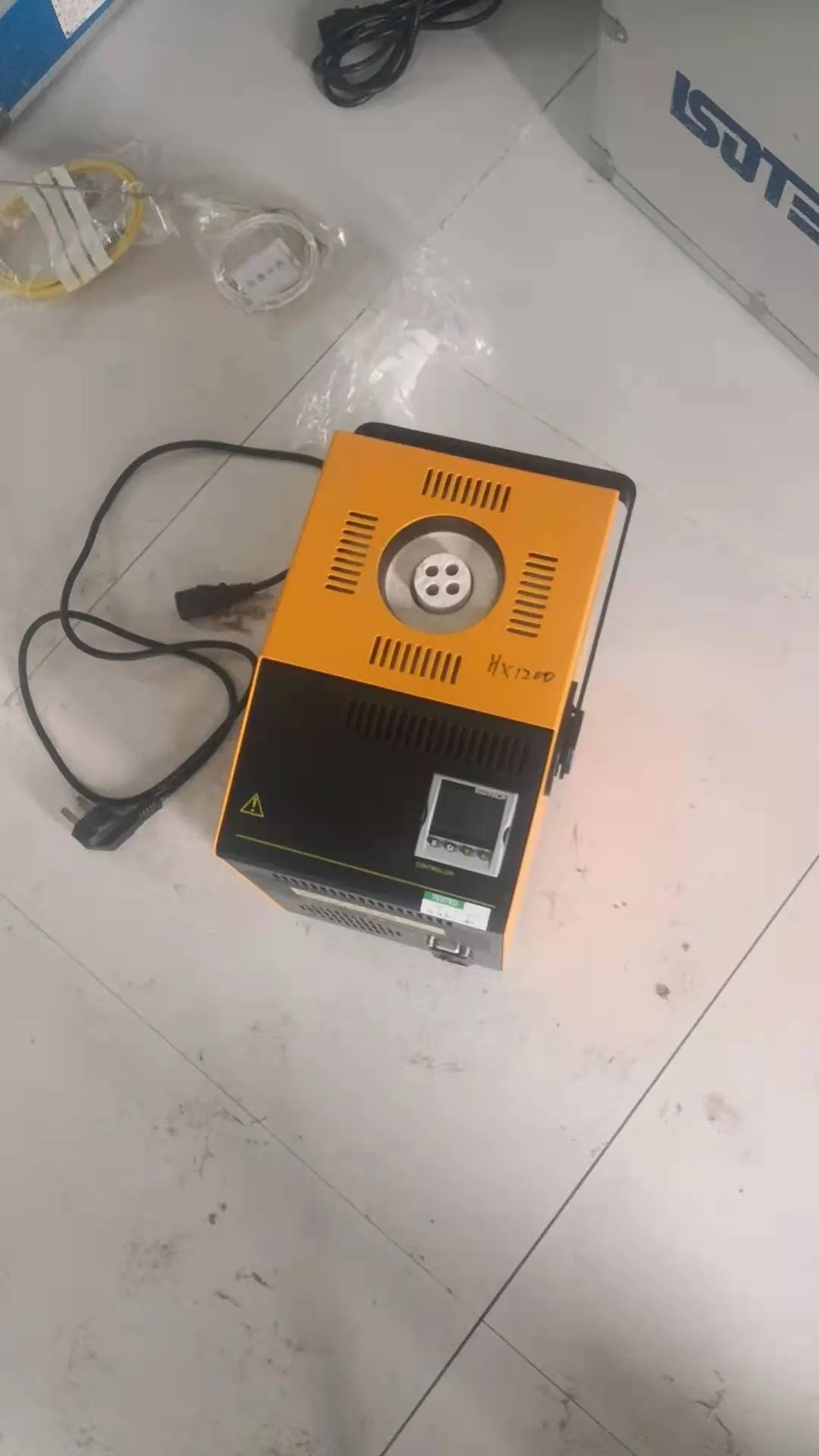

收拾破烂找到台英国的干锅

收拾破烂找到台英国的干锅

新老同框

新老同框

领导一直不舍的买,私人老板说买就买了

领导一直不舍的买,私人老板说买就买了

石油石化安措费是给的真的高

石油石化安措费是给的真的高

评分

7

查看全部评分

▲【百万次展示】行业宣传 加入18840911640

声明:

本站是提供个人知识管理及信息存储的网络存储空间,所有内容均由用户发布,不代表本站观点。

请注意甄别主题及回复内容中的联系方式、诱导购买等信息,谨防诈骗。

当前内容由会员用户名 fjw3081585 发布!权益归其或其声明的所有人所有 仅代表其个人观点,仅供学习交流之用。

本主题及回复中的网友及版主依个人意愿的点评互动、推荐、评分等,均不代表本站认可其内容或确认其权益归属,

如发现有害或侵权内容,可联系我站举证删除,我站在线客服信息service@hcbbs.com 电话188-4091-1640

资料共享



发表于 2021-5-1 10:44:19







Peterpaul彼得保罗
回复

使用道具 举报

654262293 | 显示全部楼层       最后访问IP河北省
头衔:  TA暂未设置
谢谢分享



发表于 2021-5-1 11:52:04

回复

使用道具 举报

仪表专业的照片居多,仪表算是小专业,但是施工更复杂,没几个设计院给出仪表配管图的,都是现场跑气源管



发表于 2021-5-1 16:51:02

回复

使用道具 举报

谢谢分享



发表于 2021-5-1 20:41:54

回复

使用道具 举报

朋友,感谢分享,希望以后能继续。
有个问题,那三个机组本特利探头应该不是测位移的,位移应该是垂直于推力盘的,你照片正对着大轴。



发表于 2021-5-1 22:36:19

点评

sorry,误导别人了  发表于 2021-6-6 08:23
赞成,机组本特利探头应该是两个振动,一个键相位。  详情 回复 发表于 2021-5-3 22:13
回复

使用道具 举报

fffsusanVIP会员 VIP会员 | 显示全部楼层       最后访问IP安徽省
头衔:  【自动化仪表】
budaoweng123 发表于 2021-5-1 22:36
朋友,感谢分享,希望以后能继续。
有个问题,那三个机组本特利探头应该不是测位移的,位移应该是垂直于推 ...

赞成,机组本特利探头应该是两个振动,一个键相位。



发表于 2021-5-3 22:13:46

回复

使用道具 举报

fjw3081585楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP天津市
头衔:  【仪表施工员一枚】
独孤凌云 发表于 2021-5-1 16:51
仪表专业的照片居多,仪表算是小专业,但是施工更复杂,没几个设计院给出仪表配管图的,都是现场跑气源管

我也没要配管图啊,那最少给给仪表垫平面布置图啊,工艺平面布置图改改就出来了。双线回路图不给结算的时候仪表回路的计算靠什么?



发表于 2021-5-4 08:01:21

点评

项目建设施工阶段有施工图的太少。  详情 回复 发表于 2021-5-4 08:10
回复

使用道具 举报

fjw3081585楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP天津市
头衔:  【仪表施工员一枚】
fffsusan 发表于 2021-5-3 22:13
赞成,机组本特利探头应该是两个振动,一个键相位。

机组这一块我感觉沈股、陕鼓都差不多一个模板干上2套就熟练了。仪表不是特别重要主要是钳工要好



发表于 2021-5-4 08:02:29

回复

使用道具 举报

fjw3081585楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP天津市
头衔:  【仪表施工员一枚】
budaoweng123 发表于 2021-5-1 22:36
朋友,感谢分享,希望以后能继续。
有个问题,那三个机组本特利探头应该不是测位移的,位移应该是垂直于推 ...

有写没拍到,表达不准确抱歉了,实际上在气缸头是有位移的探头



发表于 2021-5-4 08:03:27

回复

使用道具 举报

fjw3081585 发表于 2021-5-4 08:01
我也没要配管图啊,那最少给给仪表垫平面布置图啊,工艺平面布置图改改就出来了。双线回路图不给结算的时 ...

项目建设施工阶段有施工图的太少。



发表于 2021-5-4 08:10:43

回复

使用道具 举报

fjw3081585楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP天津市
头衔:  【仪表施工员一枚】
凤舞九天1022 发表于 2021-5-4 08:10
项目建设施工阶段有施工图的太少。

SEI设计的很不错图纸都齐全的,并且以前的时候这些图纸也都是齐全的为啥越到现在反而越不全了,原来仪表点平面布置图误差极小,基本可以照着平面图安装仪表。现在都得拿着流程图满现场找,还要看工艺设备装配图,还要看工艺单线图统计螺栓垫片。仪表设计一个PI分界线不在这边全部工艺设计就完活了。现场干活天天都在吃设计深度不够的亏。我就不明白设计规范上对设计深度没有要求的么。要是我没看过好图也就罢了,以为就应该这样



发表于 2021-5-4 09:00:45

回复

使用道具 举报

fjw3081585楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP天津市
头衔:  【仪表施工员一枚】
我还见过气路系统图,气路平面图都有的,说白了还是业主给的钱不够吧



发表于 2021-5-4 09:03:52

回复

使用道具 举报

uyouu1VIP会员 VIP会员 | 显示全部楼层       最后访问IP新疆维吾尔自治区
头衔:  【炼油加氢 LNG领域从业者】
感谢分享。



发表于 2021-5-4 09:06:38

回复

使用道具 举报

superme84VIP会员 VIP会员 | 显示全部楼层       最后访问IP山东省
头衔:  TA暂未设置

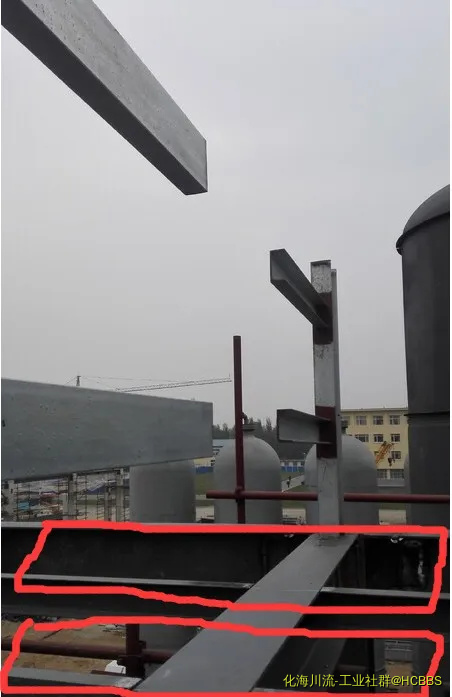

感谢楼主分享,借楼主图片问个问题,管廊顶部只有一层桥架,不用F支架,如截图所示,红色为桥架,直接铺在管廊的桁架上行么,是否桥架下面要垫槽钢? untitled3.png



发表于 2021-5-4 21:17:09

回复

使用道具 举报

fjw3081585楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP天津市
头衔:  【仪表施工员一枚】
superme84 发表于 2021-5-4 21:17
感谢楼主分享,借楼主图片问个问题,管廊顶部只有一层桥架,不用F支架,如截图所示,红色为桥架,直接铺在 ...

通常情况下使用6米的桥架是可以的,但是管廊跨距较大的情况下会要求设计增加托架,我们施工俗称拍子、轨道。SH/T 3521-2013
通常情况下1.5~2米一个支架,管廊上一般工艺管廊支架在3米以内太长的话会跟设计提要求增加支架材料自己焊接,有时为了多挣点钱就会要轨道的材料8# 10#槽钢或者50角钢做轨道,因为仪表和电气的铁构件执行的定额价格是比较高的



发表于 2021-5-5 08:12:22


评分

1

查看全部评分

回复

使用道具 举报

li21654050VIP会员 VIP会员 | 显示全部楼层       最后访问IP河南省
头衔:  TA暂未设置
感谢分享



发表于 2021-5-5 09:55:49

回复

使用道具 举报

yujwlhhVIP会员 VIP会员 | 显示全部楼层       最后访问IP浙江省
头衔:  TA暂未设置
感谢分享,学习了



发表于 2021-5-5 10:15:38

回复

使用道具 举报

六味地黄丸VIP会员 VIP会员 | 显示全部楼层       最后访问IP浙江省
头衔:  TA暂未设置
这个好,望后续继续更新



发表于 2021-5-5 13:48:50

回复

使用道具 举报

谢谢分享,都是干货



发表于 2021-5-5 14:21:18

回复

使用道具 举报
