[CAD] 浩辰3D软件教程:文本特征的应用

[复制链接]
957 |0
阅读字号:
海豚0.0VIP会员 VIP会员 | 显示全部楼层 |阅读模式       最后访问IP江苏省
海川初二  |  头衔:  TA未设置
已绑手机   ★发布悬赏→ 发布(0)  承接(0/0)

加入千万工业人行列

您需要 登录 才可以下载或查看,没有账号?注册

x
在日常设计过程中,设计工程师总会遇到需要在各种塑料、铸造或锻造零件的模型上,标注企业标准化标签或零件号的情况。浩辰3D软件除了能够快速且高效地完成3D模型的设计与装配,还能在各种3D模型上实现文本精准的标注。浩辰3D软件的文本特征应用,能帮助设计工程师以顺序建模设计方式,快速创建特征,实现精准化标注。下面,小编给大家介绍一下如何使用浩辰3D软件的文本特征。
具体操作步骤如下:
1、创建带文本的轮廓
首先,进入「草图环境」,调用「文本轮廓」命令;


登录/注册后可看大图

再使用「文本轮廓」来绘制文本的轮廓或草图。
2、放置文本作为几何体草图
将文本作为几何体草图放置,可以在零件上构造代表文本的特征,例如标签和戳记号。文本轮廓不仅可被放置于任意位置,还可将文本附加到草图的直线上,通过「旋转」命令来旋转直线和附加文本。
(1)附加文本
选中文本轮廓,并重新定位,使其文本附加到直线上;
(2)调整文字轮廓方向
旋转直线来调整文本轮廓的方向;
(3)其他情况
若是放置于圆弧或曲线时,同样可以通过绘制样条曲线+旋转的方式,对文本轮廓进行重新定位。
3、文本特征生成
创建文本轮廓后,可使用「拉伸」命令生成 3D文本特征,如图所示。

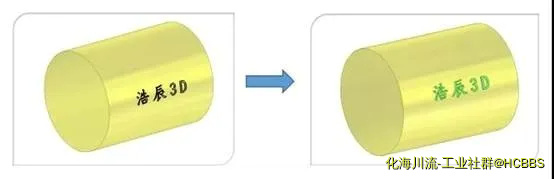

4、曲面文本特征
在曲面上放置文本时,必须将文本轮廓作为草图放置,然后使用「缠绕草图」命令或「投影曲线」命令,将文本投影到该曲面上。


登录/注册后可看大图

之后执行「法向拉伸」或「法向除料」命令,使用投影的曲线来创建拉伸或除料。
借助浩辰3D软件的「文本特征」功能,可以针对不同的应用需求,在各种3D模型上精确标注各种标签或零件号,助力工程师快速完成各项3D模型设计工作,实现事半功倍。
