CAD入门学习技巧：图形显示异常原因及解决办法汇总（下）

浩辰CAD软件中对于CAD图形显示异常的问题上篇文章我们比较详细的介绍过一点，但其实在使用浩辰CAD软件绘制图纸的过程中，刚开始进行CAD入门学习的小伙伴还可能会遇到其他的图形问题，下面我们继续来介绍一下关于图形显示异常的CAD入门技巧吧！

双击鼠标中键后图形不居中

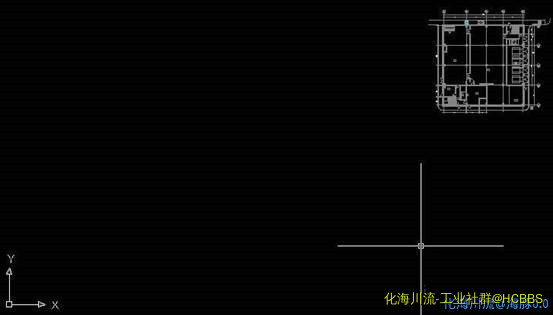

在使用浩辰CAD软件绘图的时候，很多人会问为什么图纸双击鼠标中键后图纸不居中，偏到窗口的一个角上，但框选的时候看空白的地方并没有图形，如下图所示。

其实这种情况原因是：图形空白处有图形，但这些图形不可见，框选不到。

在低版本CAD中可能会创建空的文字、长度为零的直线、错误的填充，高版本一般没有这样的问题。高版本的清理PU功能中专门提供了清理空文字和零长度图形的功能。

解决方法：

先用清理PU功能清理一下空文字和零长度几何图形后全图显示试试，如果还不行，就全选CTRL+A，按住SHIFT键，框选要保留的图形，将多余的图形反选出来，删除即可。

网友图纸中有两个看不见的填充对象，而西面这张例图中则有200多个空的文字对象，如下图所示。

删掉后再双击鼠标中键，图形就可以居中了，如下图所示。

CAD图形在布局空间可以看得到，模型空间看不到

图形在布局空间可以看到，如下图所示。

到了模型空间却只能看到几条直线，框选时却能选中这些图形。

拿到图纸后打开，在布局空间选择一个图形后，发现CAD图形的颜色居然是真彩色的0,0,0（也就是黑色），因为CAD模型空间背景色也是黑色，导致这些图形跟背景颜色相同，所以看不到了。

如果CAD的背景不是传统的黑色，而是高版本的灰色，这些图形是可以看到的，如下图所示。

如果图形是索引色的7号色，CAD会自动根据背景色颜色对图形颜色进行反色处理，但由于设置的是真彩色的黑色，CAD没有进行这样的处理，布局空间背景色是白的，图形能看见，模型空间背景是黑的，图形就看不到了。

解决方法：

选择CAD图形后将颜色设置为随层BYLAYER或索引色的7号色就好了。

视口边界或部分图形看不到了

图纸中图层既没有关闭，也没有冻结，但布局中的图框和视口都看不到了，其实是图纸空间中的图框和视口都被设置成不可见了。但CAD并没有提供这样的命令，显然是什么专业软件或插件做了这方面的设置。

视口和图纸空间的图形用全选或快速选择都可以选中，但就是看不到。视口也能进去，但由于看不到视口边界，无法选择某个视口进行编辑。

解决办法：

天正中恢复图形可见的命令是：HFKJ（应该是中文“恢复可见”的拼音的第一个字母）。

如果遇到同类问题，但在天正菜单里找到不到恢复可见的命令，就直接输入HFKJ试试。图形不可见的问题应该就是天正导致的，否则天正也不会添加这样一个命令。

如果没有用过天正，也出现类似问题，可以试试里面的LISP程序。

以上两篇文章我们汇总了在使用浩辰CAD软件绘图的过程中容易出现的图形异常的问题和相对应的解决办法，刚开始进行CAD入门学习的小伙伴以后在绘图的时候可以参考。
