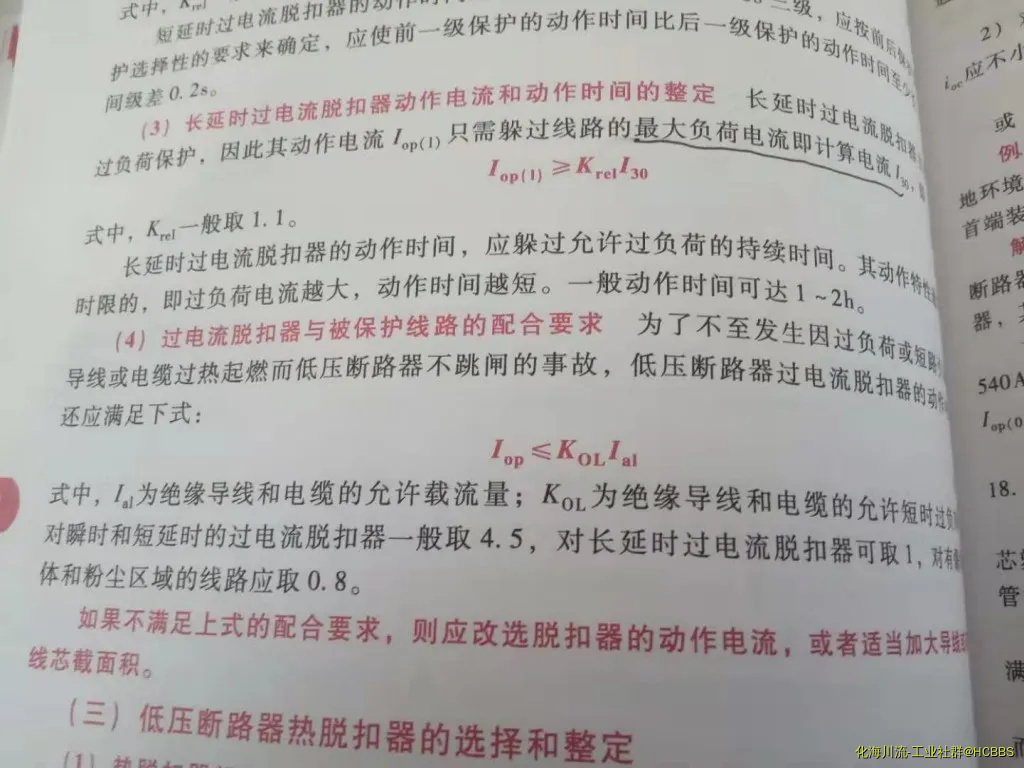

[求助] 哪位老师帮我看看课本上的这段话“过电流脱扣器与被保护线路的配合”出自哪本规范?

[复制链接]
1028 |8
周云卿VIP会员 VIP会员 | 显示全部楼层 |阅读模式       最后访问IP山东省
头衔:  TA暂未设置

服务2亿工业人 [化海川流] 一键加入

您需要 登录 才可以下载或查看,没有账号?注册

x
这里还有一个问题,多数断路器设定瞬时脱扣电流=10In,带入此公式,10In<=4.5Ia1,In<=0.45Ia1,也就是说断路器的额定电流要小于本路电线额定容量的一半,如果瞬时脱扣电流=16In,那么断路器的额定电流要小于本路电线额定容量的1/4,用电设备的额定电流远小于电线的额定电流,这是不是会造成很大的电缆浪费?谢谢大家!



发表于 2020-1-9 10:46:44


评分

1

查看全部评分

▲【百万次展示】行业宣传 加入18840911640

声明:

本站是提供个人知识管理及信息存储的网络存储空间,所有内容均由用户发布,不代表本站观点。

请注意甄别主题及回复内容中的联系方式、诱导购买等信息,谨防诈骗。

当前内容由会员用户名 周云卿 发布!权益归其或其声明的所有人所有 仅代表其个人观点,仅供学习交流之用。

本主题及回复中的网友及版主依个人意愿的点评互动、推荐、评分等,均不代表本站认可其内容或确认其权益归属,

如发现有害或侵权内容,可联系我站举证删除,我站在线客服信息service@hcbbs.com 电话188-4091-1640

sdscj0122VIP会员 VIP会员 | 显示全部楼层       最后访问IP河北省
头衔:  【电气工作者】
瞬时脱扣有10倍和12倍,没有16倍吧?



发表于 2020-1-9 15:02:25

评分

1

查看全部评分







Peterpaul彼得保罗
回复

使用道具 举报

周云卿楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP山东省
头衔:  TA暂未设置
sdscj0122 发表于 2020-1-9 15:02
瞬时脱扣有10倍和12倍,没有16倍吧?

哦,谢谢,我也是在网上看别人说的。版主对供配电十分了解,见过这段话吗?是不是现实中没有这样做的?



发表于 2020-1-10 08:32:56

点评

各种规范、包括大学工厂供电都是这么讲的。大概意思是指不能开关太大,电缆太细,在电缆短路情况下空气开关都不动作,要匹配,否则起不到保护作用。比如100A开关,线缆采用4*1.5。  详情 回复 发表于 2020-1-11 10:05
回复

使用道具 举报

sdscj0122VIP会员 VIP会员 | 显示全部楼层       最后访问IP河北省
头衔:  【电气工作者】
周云卿 发表于 2020-1-10 08:32
哦,谢谢,我也是在网上看别人说的。版主对供配电十分了解,见过这段话吗?是不是现实中没有这样做的?

各种规范、包括大学工厂供电都是这么讲的。大概意思是指不能开关太大,电缆太细,在电缆短路情况下空气开关都不动作,要匹配,否则起不到保护作用。比如100A开关,线缆采用4*1.5。



发表于 2020-1-11 10:05:14

回复

使用道具 举报

周云卿楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP山东省
头衔:  TA暂未设置
sdscj0122 发表于 2020-1-11 10:05
各种规范、包括大学工厂供电都是这么讲的。大概意思是指不能开关太大,电缆太细,在电缆短路情况下空气开 ...

嗯嗯,好的,谢谢版主



发表于 2020-1-11 20:02:02

回复

使用道具 举报

blueskyym007VIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
头衔:  TA暂未设置
首先我对你这个书上的结论存疑:
1.既然是过电流保护与导体之间的配合,那么应该是采用长延时保护,为什么说明中会存在短延时和速断的说法?一条线路过负荷到了短延时或速断都动作了,长延时还不动作,对开关来说,还有用么?问题说回来,文中是说为了不让发生过负荷时保护电缆过热,而低压断路器不跳闸,试想,电缆是根据长延时开关选的,现在过负荷发热了,开关还不能动作?
2.低压配电规范和配四上都是有关于线路电流和开关整定值的配合要求,只需要开关长延时动作电流小于线路载流量就行(爆炸危险区是小于0.8倍线路载流量),这个是和你的书上对长延时的叙述一致的;
个人以为,每种保护的设定对应某种故障或状态,是有一定道理的,否则没法选断路器了。
当然可能是会有一些情况我没遇到过。请高手补充。
ps:施耐德NSX系列是有14倍整定速断电流的,至于16倍的我没见过。



发表于 2020-1-12 19:28:12

评分

1

查看全部评分

回复

使用道具 举报

周云卿楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP山东省
头衔:  TA暂未设置
blueskyym007 发表于 2020-1-12 19:28
首先我对你这个书上的结论存疑:
1.既然是过电流保护与导体之间的配合,那么应该是采用长延时保护,为什么 ...

首先非常感谢您发表自己的看法!是不是短路电流、瞬时脱扣也算作是过电流保护的一种呢?另外有人说这里4.5应该是印错了,正确的是1.45,跟《低压配电设计规范》GB50054-2011第6.3.3条类似。最后关于施耐德有的Iset3=14In,受教!



发表于 2020-1-13 08:51:10

点评

恕我不能同意你的观点,从文中第二条说明中应该能看出 这里的过电流就相当于过负荷保护,如果说是把短路动作电流限制在1.45倍的线路载流量以下,且不说怎么实现,这个短路电流保护与下级保护的配合怎么实现? 正常  详情 回复 发表于 2020-1-13 09:09

评分

1

查看全部评分

回复

使用道具 举报

blueskyym007VIP会员 VIP会员 | 显示全部楼层       最后访问IP江苏省
头衔:  TA暂未设置
周云卿 发表于 2020-1-13 08:51
首先非常感谢您发表自己的看法!是不是短路电流、瞬时脱扣也算作是过电流保护的一种呢?另外有人说这里4. ...

恕我不能同意你的观点,从文中第二条说明中应该能看出 这里的过电流就相当于过负荷保护,如果说是把短路动作电流限制在1.45倍的线路载流量以下,且不说怎么实现,这个短路电流保护与下级保护的配合怎么实现?
正常短延时作为下级短路保护的后备保护,如果这么限制的话,这一条线上任何一个开关都有可能动作。
短路动作电流个人觉得只能和短路电流发生关系;线路的选择(在考虑短路情况时)也是应该只和短路电流发生关系,这时已经不是在考虑载流量的问题,而是短路热效应的问题。所以说个人觉得,短路动作电流和导体载流量从产生的过程上,是没有联系的。



发表于 2020-1-13 09:09:27

回复

使用道具 举报

周云卿楼主 VIP会员 VIP会员 | 显示全部楼层       最后访问IP山东省
头衔:  TA暂未设置
blueskyym007 发表于 2020-1-13 09:09
恕我不能同意你的观点,从文中第二条说明中应该能看出 这里的过电流就相当于过负荷保护,如果说是把短路 ...

谢谢,你说的对。《低压配电设计规范》GB50054-2011第6.3.3条是说的过负荷保护,这个地方说的短路瞬时或短延时脱扣,取1.45明显不合适。如此看来,这段话暂时找不到规范出处,先不去管它了。



发表于 2020-1-13 16:59:39
