切断球阀可以垂直安装吗？

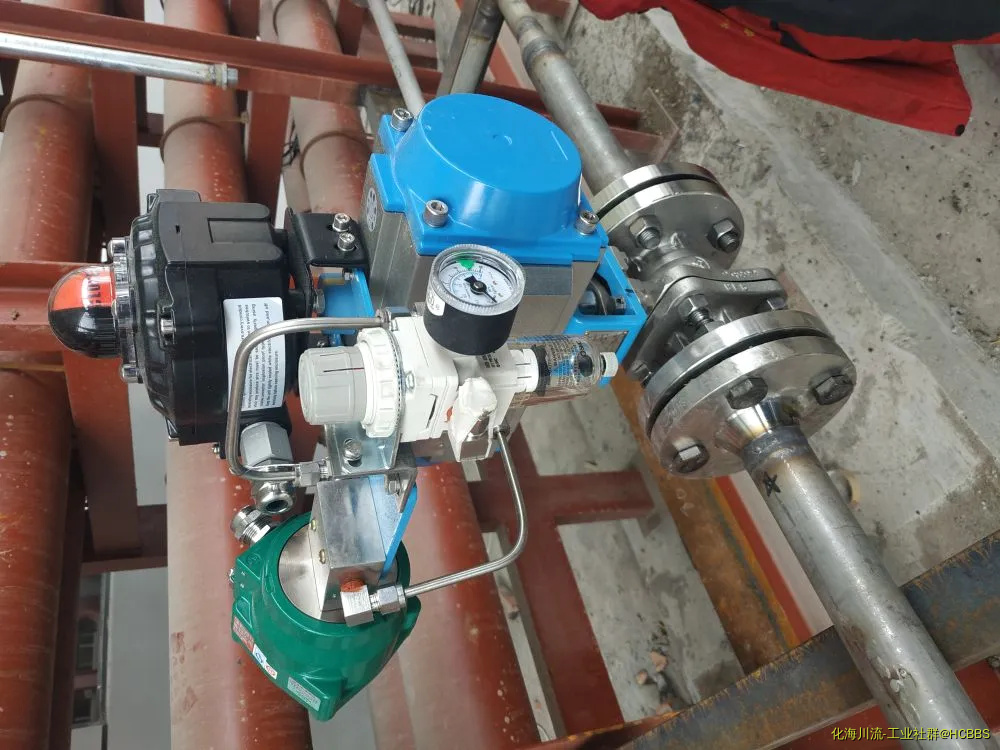

如题 气开式切断球阀 这个黄色的螺丝是不是导淋？蓝色  黑色  绿色的机构分别是什么？

黄色为消音器，蓝色为单作用气动执行器（驱动阀门），绿色为ASCO隔爆电磁阀，黑色为限位开关。阀门可以垂直安装，不过像上图这种安装方式，过滤减压阀也应该垂直安装，方便排水，不然水会逆流。

楼上专业啊，学习了。不过最顶上的黄色不是阀门开度指示吗？下面那个黑色的是信号盒和限位开关，蓝色是气动执行器，不过我看不出是单作用还是双作用。绿色是美国ASCO隔爆系列。

艾蓝-小颜 发表于 2019-04-30 10:15
黄色为消音器，蓝色为单作用气动执行器（驱动阀门），绿色为AS

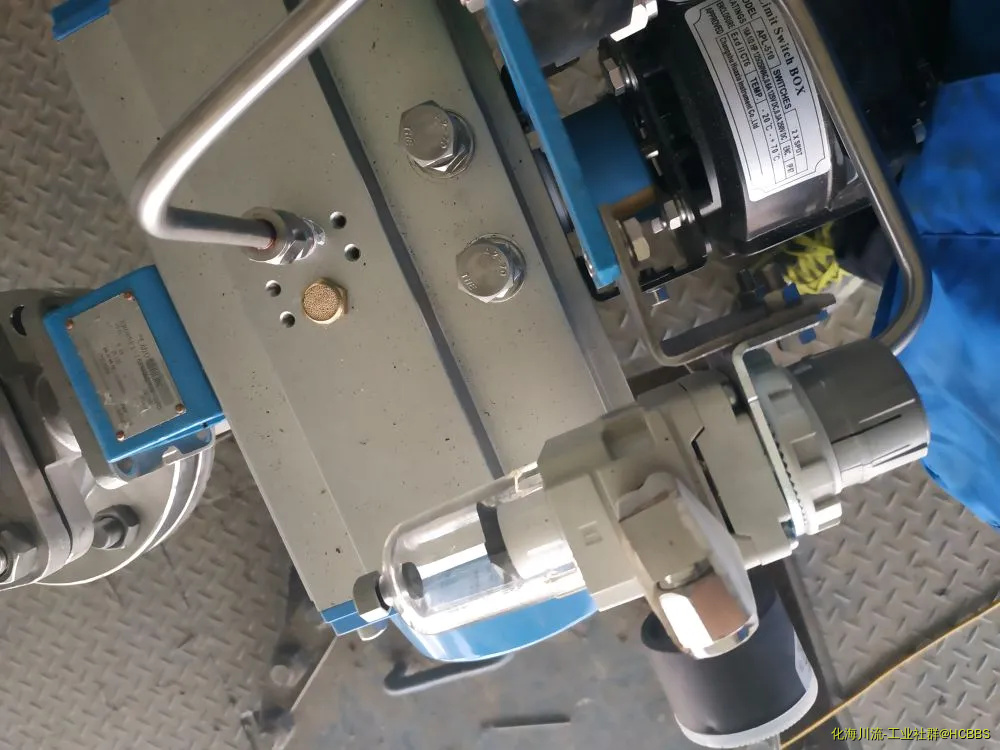

就是那个透明的  底部有个螺丝的那个部件对吧  那个黄色螺丝的是消音器？靠旁边四个小孔辅助消音？还是要把螺丝拿掉？

RJGGY 发表于 2019-4-30 10:53
就是那个透明的  底部有个螺丝的那个部件对吧  那个黄色螺丝的是消音器？靠旁边四个小孔辅助消音？还是要 ...

单作用很明显，接一根气管，他这个是单作用给气开式，另外一边为出气；黄颜色的是消音器，消音器旁边的四个小孔是安装贴装式电磁阀的安装孔，不是辅助消音；黑色的是防爆型限位开关APL-510N系列，电磁阀大家都说的对；不锈钢管连接，气源先进过滤调压阀，然后在进入电磁阀，在进入气缸！过滤调压阀应该垂直安装，这样安装如果不及时排水，会照成气源带水汽进入电磁阀，进入气缸，影响使用寿命及性能，尽量整改修正！

苯邦自控阀-李工 发表于 2019-4-30 14:40
单作用很明显，接一根气管，他这个是单作用给气开式，另外一边为出气；黄颜色的是消音器，消音器旁边的四 ...

谢谢您的指导

阀挺好

开车不知方向 发表于 2019-4-30 22:37
阀挺好

有吗/?还好吧 哈哈

执行机构是无锡纬途的吧

wx_猴赛雷970970 发表于 2019-05-03 09:35
执行机构是无锡纬途的吧

我不太清楚

电磁阀缺实时很好的品牌

这个气动阀是可以垂直安装的。是气缸上气管旁边那个黄色的吗？这是消声器。
黑色的是接线盒，内置了限位开关；蓝色的是气动执行器，也就是气缸，是驱动装置；绿色的是电磁阀的接线盒。
如楼上老铁说的一样，规范的过滤减压阀应该竖直向下。
图片上球阀带高平台的，为啥气缸和球阀之间还要加个支架呢？这台气缸连接尺寸不是标准的吗？

不错不错，我就看上了这个ASCO的电磁阀值钱，哈哈

可以

黄色：消声器，蓝色：气缸，绿气：电磁阀，黑色：限位开关

手动阀可以垂直安装，带执行机构的不建议垂直安装

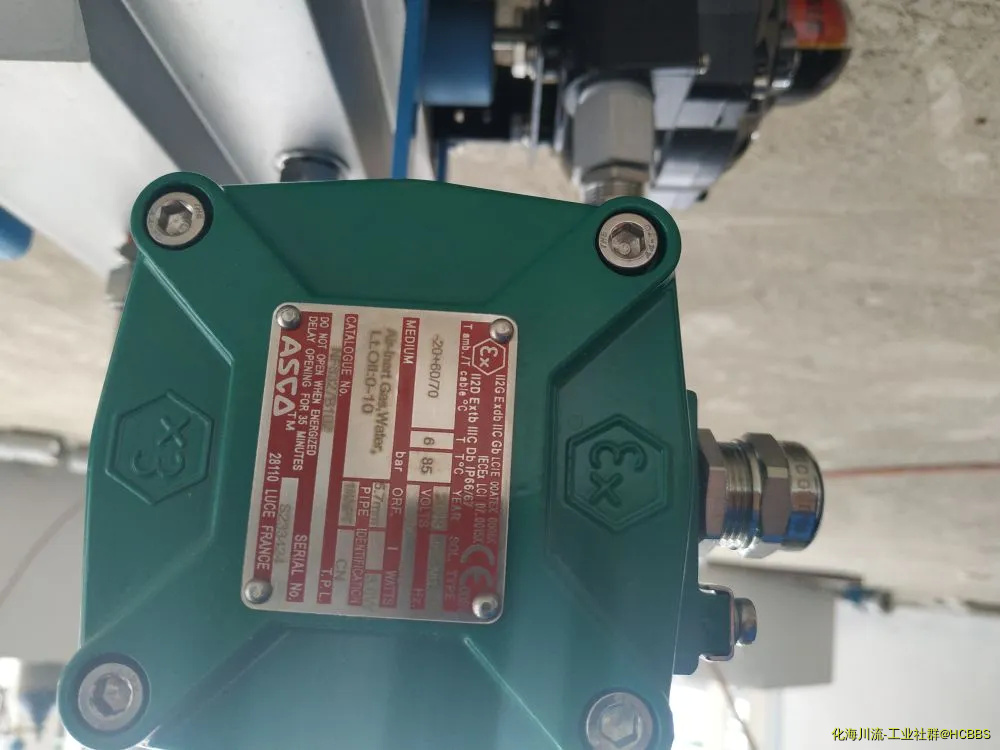

蓝色的是执行机构，绿色的是ASCO:NF8327系列电磁阀做切换用，黑色的是TOPWORX的行程开关，开关位置反馈的，白色的是SMC的过滤减压阀。

@猪宝宝 发表于 2019-06-14 19:22
蓝色的是执行机构，绿色的是ASCO:NF8327系列电磁阀做

谢谢
