联锁逻辑理解

15195773025 · 发表于 2018-12-14 14:11:24

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由青涩年华于 2018-12-16 20:23 编辑

如下图，为什么是"与"的逻辑运算，按我的理解，手动停泵和检测不到液位联锁停泵都应该是独立实现的吧，请各位指点，能用通俗的语言帮解释下？不是仪表专业，不要嫌弃我···

发表于 2018-12-14 14:17:02

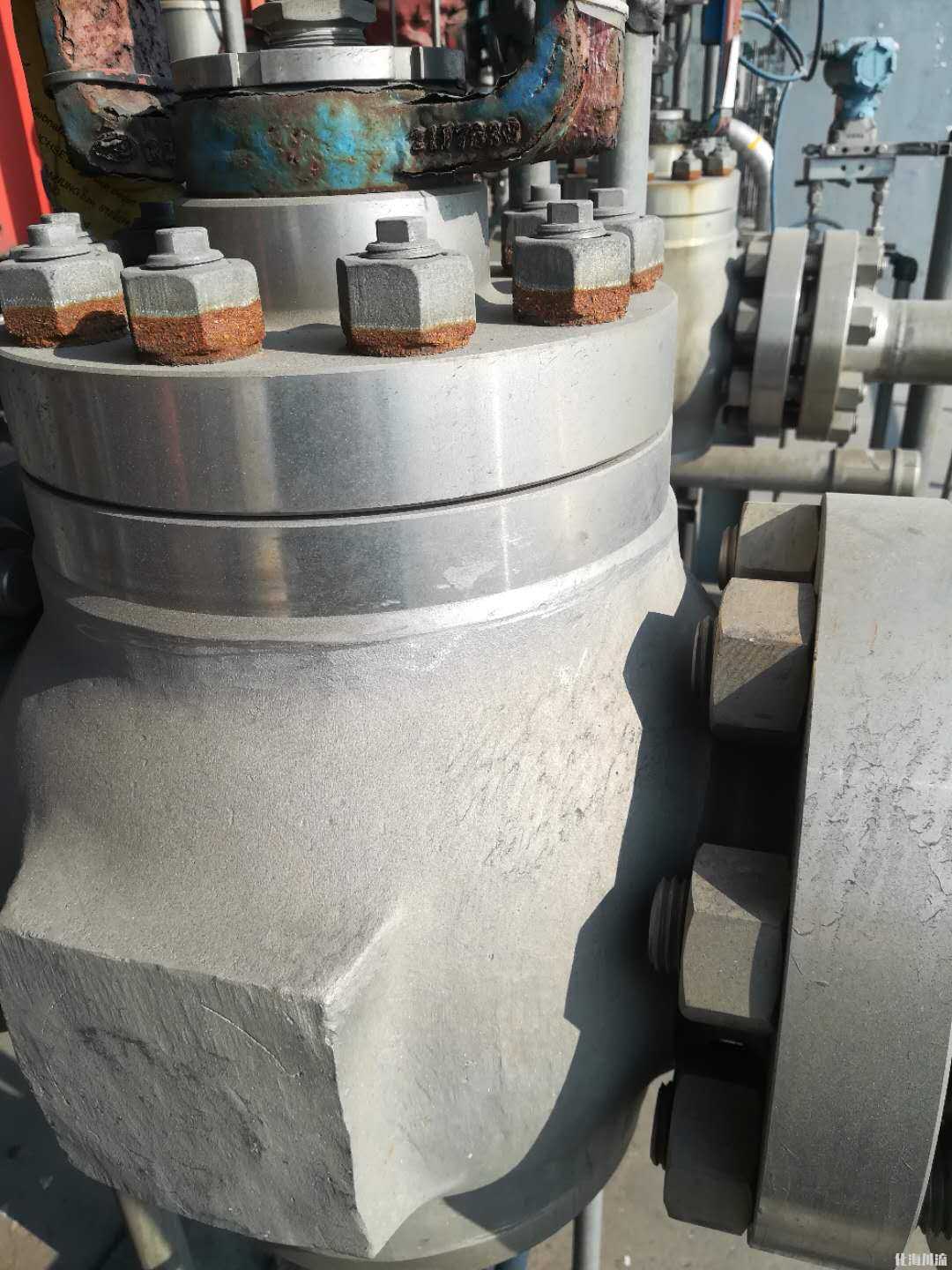

第二张图无关，搞错了

shrien · 发表于 2018-12-15 13:59:30

本帖最后由 49205455 于 2018-12-15 14:00 编辑

你理解是没错的。但是逻辑也没问题。手动停，和低报任意一个不满足都会导致停泵。可以说是独立的。

发表于 2018-12-15 18:54:59

49205455 发表于 2018-12-15 13:59
你理解是没错的。但是逻辑也没问题。手动停，和低报任意一个不满足都会导致停泵。可以说是独立的。

能说具体一点吗，不太理解"手动停，和低报任意一个不满足都会导致停泵"这句话，多谢

adoupc · 发表于 2018-12-15 20:44:06

你这是0逻辑。开关是常闭触点，1。当按下停止按钮时，开关断开，变成0，然后通过与门联锁。与门就是输入任一一个是0，就输出0

发表于 2018-12-16 17:12:33

49205455 发表于 2018-12-15 13:59
你理解是没错的。但是逻辑也没问题。手动停，和低报任意一个不满足都会导致停泵。可以说是独立的。

与这个逻辑关系是所有输入条件都为1时，输出才是1，任何一个为0，输出都是0.而你的逻辑中，手停和低报发生时都是断开，也就是输入0.所以随意哪个输入了0，输出都是0.所以可以视为独立的。

wx_aoe ivu bp · 发表于 2019-3-30 11:18:59

adoupc 发表于 2018-12-15 20:44
你这是0逻辑。开关是常闭触点，1。当按下停止按钮时，开关断开

任意一个不是或门吗

ghchengml · 发表于 2019-3-30 12:07:47

去北京不是只能坐飞机把！要换一种思维看具体问题，这里就是逻辑关系的转换，还是去复x i一下数字电路的基础篇，千万不要说数字电路是体育老师教的

发表于 2019-3-30 21:07:08

你这为0触发联锁，所有只有都得为1，与后才不联锁，若为1触发联锁，则两独立条件则为或

飒飒1 · 发表于 2019-4-8 19:28:19

看图不能只看与非门，还要看常开常闭触点。两个常闭任意一个断开，即联锁动作任意一个，最终都会导致与门输出为0，最终DO继电器失电，实际上他们是或的关系。
