【工艺大区活动-奇葩设计-01】--之渣油加氢冷高压分离器

阿川 · 发表于 2017-8-16 09:59:44

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由阿川于 2017-8-16 10:04 编辑

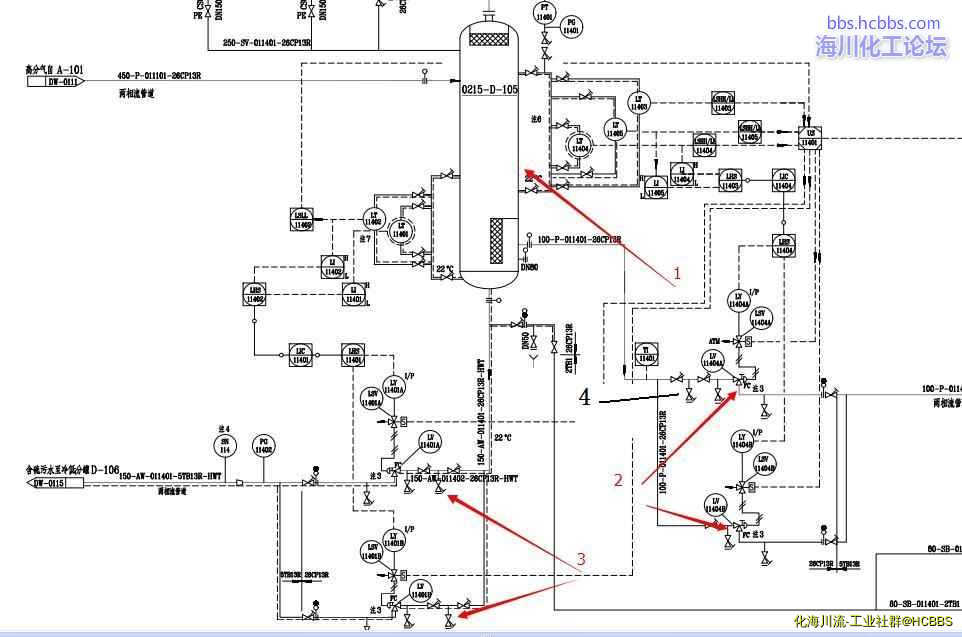

1、无现场液位计
2、角阀画法方向应该错了吧
3、3与4处导淋合适吗？

疯狂蜗牛 · 发表于 2017-8-16 11:28:00

液位计是不是带就地显示呢？

阿川 · 发表于 2017-8-16 11:49:46

liudongday 发表于 2017-8-16 11:28
液位计是不是带就地显示呢？

但是输出信号与中控一致，如果一个故障，两者都故障。应该专设现场液位计吧，便于校正中控液位

w1d3d55 · 发表于 2017-8-16 12:12:01

也有不设现场液位的，现场液位有时也会失灵。

w1d3d55 · 发表于 2017-8-16 13:25:53

普通的截止阀都是低进高出，但考虑到泄漏的因素，高压、DN100以上的截止阀也采用高进低出安装方式；
高进低出可以较好的防内漏，但开启压力一般都比较大
低出高进截止阀相对来讲容易开启，但内漏问题较前者要大些；

万年小学僧 · 发表于 2017-8-16 21:05:56

1、可不设现场液位，而且这画法就是现场液位吧
2、同意5楼的回答，截止阀的方向与介质、压力有关，并不是一成不变的
3、两阀门间要有泄压措施，可参考相关规范

我的名片 · 发表于 2017-8-18 14:56:19

群主，角阀方向为何错误？愿闻其详。
另外，我觉得3、4处的导淋没有什么不妥。

jingsan · 发表于 2017-8-19 08:17:02

本帖最后由 jingsan 于 2017-8-19 08:18 编辑

这是加氢的高压分离器，看流程图，好像没有啥毛病。

jingsan · 发表于 2017-8-19 08:20:51

1.液位计具有显示功能；2.该处是一个三通吧；3.该处检查阀是应该有的。

jingsan · 发表于 2017-8-19 08:24:05

阿川发表于 2017-8-16 11:49
但是输出信号与中控一致，如果一个故障，两者都故障。应该专设现场液位计吧，便于校正中控液位

有道理，等有机会到现场看看。

肚皮上的5毛钱 · 发表于 2017-8-19 16:26:47

这个内部结构没有画出来应该是国产的，角阀没有问题就是设计导淋太多，增加高压漏点，和我见过的高压离心分离器不是太一样，感觉还是有界位和液位，高压离心分离器主要分离的是循环氢的液相，感觉这个不是高压离心分离器。这是冷高分吧？

xiaowai90 · 发表于 2017-8-24 14:57:22

有啥毛病吗？好吧，我是真看不出来啊
