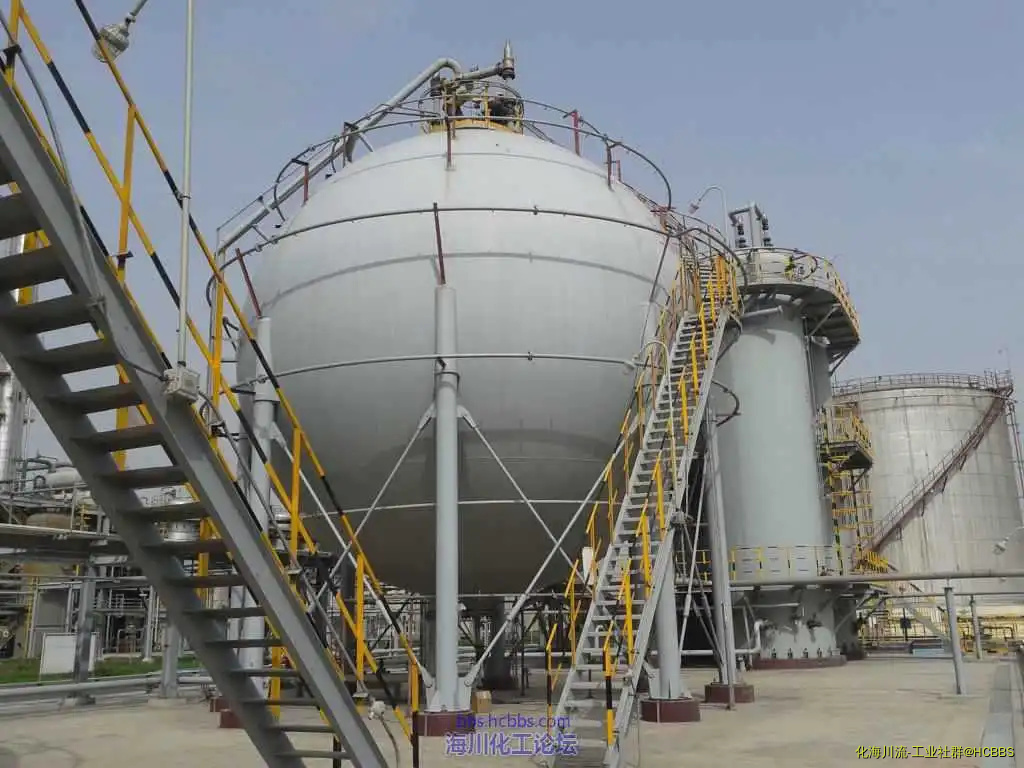

外贴式液位计在液化气储罐的安装使用

一、液化气前景        随着石油化学工业的发展，液化石油气作为一种化工基本原料和新型燃料，已愈来愈受到人们的重视。在化工生产方面，液化石油气是炼油厂在进行原油催化裂解与热裂解时所得到的副产品。 催化裂解气的主要成份如下（%）：氢气5～6、甲烷10、乙烷3～5、乙烯3、丙烷16～20、丙烯6～11、丁烷42～46、丁烯5～6，含5个碳原子以上烃类5～12。用来生产合成塑料、合成橡胶、合成纤维及生产医药、**、染料等产品。用液化石油气作燃料，由于其热值高、无烟尘、无炭渣，操作使用方便，已广泛地进入人们的生活领域。此外，液化石油气还用于切割金属，用于农产品的烘烤和工业窑炉的焙烧等。

    二、液化气化学性质
      由炼厂气或天然气加压降温液化得到的一种无色挥发性液体。易燃。空气中液化石油气含量达一定浓度范围时，遇明火即爆炸。
密度：液态液化石油气580kg/m3，气态密度为：2.35kg/m3，气态相对密度：1.686 （即设空气的密度为1，天液态液化石油气相对于空气的密度为1.686）

    三、液化气液位计监测
    液化气液位计采用领先的数字信号处理技术，避免了容器壁厚的影响，实现了对密闭容器内液位高度的真正非接触罐外测量。声呐传感器（探头）安装于被测容器外壁的正下方（底部），不需对被测容器开孔，安装简易，实现在线安装、调试，不影响生产。可实现对高温、高压密闭容器内的各种易燃易爆有毒等危险介质、强酸﹑强碱及各种纯净液体的液位进行精确测量。

液化气液位计测量液位时，声呐波信号从探头发射出去，经过液面反射回来后由探头检测到回波信号。回波信号经专有算法处理后计算出时间t,系统根据公式计算出液面高度。

H=v×（t/2-tg/2）×α

H:液位高度

v:声呐波在液体中传播的速度

t:声呐波从发射到返回所用的时间

tg:声呐波在罐壁中的传输时间

α:修正系数

    四、液化气液位计安装

卧罐液化气外贴式液位计安装温度校准模式

    五、液化气储罐安装外贴式液位计优势

1、首创两线制

突破各种技术难关，成功研发出两线制外贴液位计。两线制外贴液位计实现了超低功耗，达到了工业现场两线制仪表标准，简化了现场布线要求，更利于安全防爆。

2、非接触式测量液位，安全

实现真正非接触测量，使安装维护大幅简单方便。

3、先进的自动功率控制算法，

可实现微小盲区或无盲区

当液位较高时，使用较高的功率，当液位较低时，使用较低的功率，自动切换探头功率。既增大了测量量程，又减小了测量盲区。从而实现了小盲区，甚至是无盲区的测量。

4、外贴液位计测量精度超高，可达1‰FS

通过自带的底部界位假波抑制功能，自动功率控制算法，自动采样速率控制算法等功能大幅度的提高测量精度，在某些实用案例中绝对精度在1cm。

5、实时测量储罐温度，并远传温度信号

可实时测量储罐温度，并通过模拟量或数字量将温度信号进行远传

6、温度实时校准，提高测量精度

可实时测量储罐温度，进行一定程度的温度补偿对于常见的几种介质比如液氨，丙烯、丙烷、LPG等还可以做声速补偿，进一步提高测量精度。

7、自动校准和自诊断功能

外贴液位计具有的自动校准功能，克服了传统液位计长时间使用后精度降低的问题。其对自身工作状态及硬件诊断功能，增加了外贴液位计的可靠性与稳定性。

8、管道校准，自动启用

当液位低于一半的时候，侧面的校准探头无法进行正常校准，液位计自动启用管道校准，通过进出液管道来进行实时校准，进一步提高测量精度。

9、全量程实时跟踪，空罐进液不需重启

不论是空罐还是有液，不管液位的高低，液位计可以全量程实时跟踪。

10、外贴液位计安装调试大幅简便

液位计高度智能化，现场安装调试工作大幅减小，实现傻瓜式安装。

11、液位计显示远传指标有多种选择

液位计可以显示远传液位、液位百分比、体积、质量等。

12、外贴液位计带继电器输出

可实现单点报警或双点报警输出。

学习

壮观！

我是来学习的。

无需开孔，不错哦

学习了

能否详解工作原理，谢谢！

tianbaxiaozi 发表于 2017-6-29 15:50
学习

外来人 发表于 2017-6-29 15:57
壮观！

zdl1966 发表于 2017-6-29 16:34
我是来学习的。

liudongday 发表于 2017-6-29 16:47
无需开孔，不错哦

色棍在线 发表于 2017-6-30 09:19
能否详解工作原理，谢谢！

    液化气液位计测量液位时，声呐波信号从探头发射出去，经过液面反射回来后由探头检测到回波信号。回波信号经专有算法处理后计算出时间t,系统根据公式计算出液面高度。

液化气液位计工作原理

H=v×（t/2-t_g/2）×α
H:液位高度
v:声呐波在液体中传播的速度
t:声呐波从发射到返回所用的时间
t_g:声呐波在罐壁中的传输时间
α:修正系数
