第三章       离心泵的主要零部件

第一节 离心泵转子

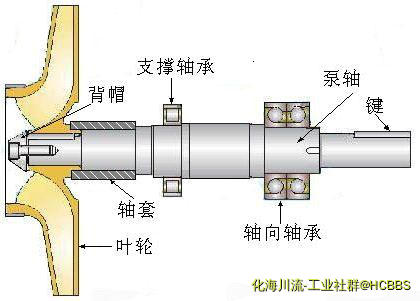

转子是指离心泵的转动部分，它包括叶轮、泵轴、轴套、轴承等零；如下图1—9所示。

1、叶轮

l 叶轮是离心泵的做功零件，依靠它高速旋转对液体做功而实现液体的输送，是离心泵重要零件一。

l 叶轮一般由轮毅、叶片和盖板三部分组成。叶轮的盖板有前盖板和后盖板之分，叶轮口侧的盖板称为前盖板，另一侧的盖板称为后盖板。

l 按结构形式，叶轮可分为以下三种。

l (1)闭式叶轮叶轮的两侧均有盖板，盖板间有4—6个叶片，如图1—10(a)所示。闭式叶轮效率较高，应用最广，适用于输送不含固体颗粒及纤维的清洁液体。闭式叶轮有单吸和双吸两种类型。双吸叶轮如图1—11所示，适用于大流量泵，其抗汽蚀性能较好。如图1—10 (b)。这种叶轮结构简单，制造容易，但效率低，适用输送含较多固体悬浮物或带纤维体。

l (3)半开式叶轮这种叶轮只有后盖板，如图1—10 (c)所示。它适用于输送易于沉淀或含固体悬浮物的液体，其效率介于开式和闭式叶轮之间。

l 离心泵叶轮的叶片有圆柱形叶片和组曲叶片两种。圆柱形叶片是指整个叶片沿宽度方向均与叶轮轴线平行，图1-10所示的叶轮叶片均为圆柱形叶片。

l 叶轮的材料，主要是根据所输送液体的化学性质、杂质及在离心力作用下的强度来确定。清水离心泵叶轮用铸铁或铸钢制造，输送具有较强腐蚀性的液体时，可用青铜、不锈钢、陶瓷、耐酸硅铁及塑料等制造。叶轮的制造方法有翻砂铸造、精密铸造、焊接、模压等，其尺寸、形状和制造精度对泵的性能影响很大。

2、泵轴

l 离心泵的泵轴的主要作用是传递动力，支承叶轮保持在工作位置正常运转。它一端通过联轴器与电动机轴相连，另一端支承着叶轮作旋转运动，轴上装有轴承、轴向密封等零部件。

l  泵轴属阶梯轴类零件，一般情况下为一整体。但在防腐泵中，由于不锈钢的价格较高，有时采用组合件。接触介质的部分用不锈钢，安装轴承及联轴器的部分用优质碳素结构钢，不锈钢与碳钢之间可以采用承插连接或过盈配合连接。由于泵轴用于传递动力，且高速旋转，在输送清水等无腐蚀性介质的泵中，一般用45#钢制造，并且进行调质处理。在输送盐溶液等弱腐蚀性介质的泵中，泵轴材料用40Cr，且调质处理。在防腐蚀泵中，即输送酸、碱等强腐蚀性介质的泵中，泵轴材质一般为1Crl8Ni9或1Crl8Ni9Ti等不锈钢。

3．轴套

轴套的作用是保护泵轴。轴套是离心泵的易磨损件。轴套表面一般也可以进行渗碳、渗氮、镀铬、喷涂等处理方法，表面粗糙造度要求一般要达到Ra3.2μm—Ra0.8μm。可以降低摩擦系数，提高使用寿命。

4．轴承

轴承起支承转子重量和承受力的作用。离心泵上多使用滚动轴承，其外圈与轴承座孔采用基轴制，内圈与转轴采用基孔制，配合类别国家标准有推荐值，可按具体情况选用。轴承一般用润滑脂和润滑油润滑。
