机械CAD制图软件入门教程:绘制倒角/圆

[复制链接]
累计签到:233 天
连续签到:5 天
我的日志
未设置个人头衔
未启用展示信息
发表于 2020-10-13 14:51:07 | 显示全部楼层 |阅读模式

加入化海川流化工人平台,对接专业人技术圈

您需要 登录 才可以下载或查看,没有帐号?注册

x
在使用浩辰机械CAD制图软件绘制图纸的过程中,如何才能快速的对一些倒角/倒圆进行处理呢?下面就和小编一起来看看浩辰机械CAD制图软件中快速绘制倒角/倒圆的操作教程吧!
CAD制图软件中倒角/倒圆的绘制步骤:
在浩辰机械CAD制图软件中,针对倒圆或倒角的处理问题,开发了独特的工具,只需要设置参数就可以完美精确呈现,使得这些处理变的简单易行。具体操作步骤如下:
首先打开浩辰机械CAD制图软件,然后调用【浩辰机械(M)】→【构造工具(S)】→【倒圆/倒角(F)】或输入“DJ”命令,就会弹出如下图所示的对话框。

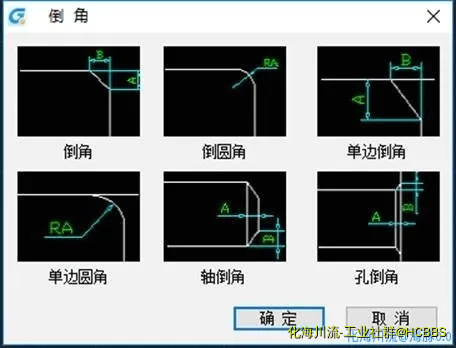

有六种倒圆或倒角方式,下面以轴倒角为例来详细说明。选择“轴倒角”,单击【确定】按钮,弹出如下图所示的“轴倒角”参数设置窗口。单击【查询】按钮,可按国标查询对应轴径尺寸的倒角尺寸。设置后单击【确定】按钮。如下图所示:
根据命令行提示,选择轴的一条母线,选择轴的另一条母线,然后再选择轴的端面线,就会画出如下图所示的轴倒角。
其余五种倒圆或倒角如下图所示。
以上是浩辰机械CAD制图软件中快速绘制倒角/倒圆的详细操作教程,感兴趣的小伙伴可以参考本篇CAD教程来尝试操作看看哦!
