众所周知，CAD标注在CAD绘图中是一个很重要的功能，但是其中涉及到的参数也比较多，如果对其中的参数不够了解就容易在CAD绘图的过程中出现一些问题，本文继续给大家介绍CAD标注以及标注样式相关的问题以及解决方法。

放大或缩小图块中的CAD标注炸开后怎么保持原样？

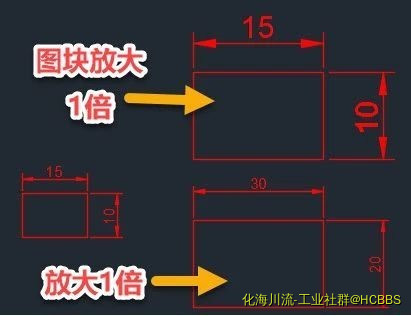

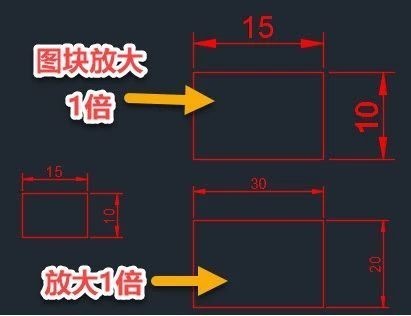

CAD标注如果不在图块内部，无论如何缩放SC，标注箭头大小、字高等基本特性是维持不变的，但标注的值跟随尺寸的缩放自动更新变化。但如果标注和其他图形一起做成图块，被放大或缩小后，标注就被作为图形处理了，箭头、文字、标注线都被放大或缩小，且标注的值却不会变化，如下图所示。

CAD图块被炸开后，CAD标注就会自动重新计算，标注就会变成跟普通图形缩放相同的效果。

怎么保持CAD图块炸开前的效果？

其实也很简单，也就是CAD标注值要比实际值小1倍，但标注的箭头、文字、尺寸线就却大一倍了，只需要将前面讲过的测量单位比例设置成0.5，再将标注的特征比例设置成2就可以了，如下图所示。

如果图中其他使用此CAD标注样式的图形不需要调整比例的话，我们就需要在原标注样式的基础创建一个新的标注样式再调整比例并应用到炸开后的标注上。

为什么CAD标注尺寸值不连续变化？

在图纸中拖动标注的时候发现尺寸值不是连续变化，而是跳动变化的，比如是3的倍数或是5的倍数。遇到这种情况，可以检查一下标注样式主单位的舍入值。标注样式不仅可以设置四舍五入，而且可以随意设置舍入值，可以设置成小数，比如0.2，也可以设置成不同的整数3或5。

CAD标注在实际绘图的过程中经常需要用到，所以为了让绘图减少失误，提高工作效率，对于CAD软件中容易出现的CAD标注的相关问题，我们都需要十分了解，如此在出现问题的时候才能够更好的应对，CAD绘图的时候也能更加得心应手。
