3D软件实用功能：零件设计！

计算机辅助设计软件（CAD软件）是研发设计的核心工具，3D设计软件更是核心中的核心。而零件设计、装配体、钣金设计和工程图，是机械工程师日常工作过程中使用率最高的部分。这也就意味着3D软件这几个方面的体验和效率，极大地影响了企业的研发设计能力。

实体建模作为零件设计的重要部分，是指为对象构建3D表示的过程，即通过构造基本实体，以及创建特征来添料或除料，形成最终的零件形状。那么如何让工程师在实际操作中，真正实现快速的创意展现或历史数据修改，从而简单操作、轻松上手？下面给大家介绍一下吧！

如何进行零件设计？

浩辰3D的零件设计，同主流的3D设计软件的零部件的设计保持了一致性，基本的步骤是绘制形状、添料、除料、修改特征、添加属性等。

步骤一：

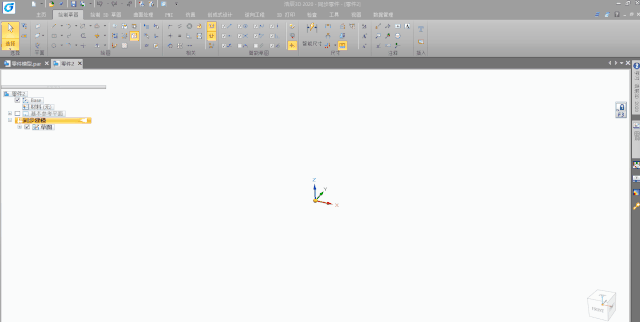

绘制形状前，在软件的模型空间中选择一个草图平面，以X-Y平面作为零件的底部，可通过F3锁定此平面。以“中心创建矩阵”命令为例，鼠标单击一个中心点和一个拐角绘制矩形，软件会形成封闭的矩形，直接输入宽度和长度尺寸，单击手柄控制拉伸的方向（单向、双向）以及拉伸的长度，也可键盘输入精准确定尺寸值。

步骤二：

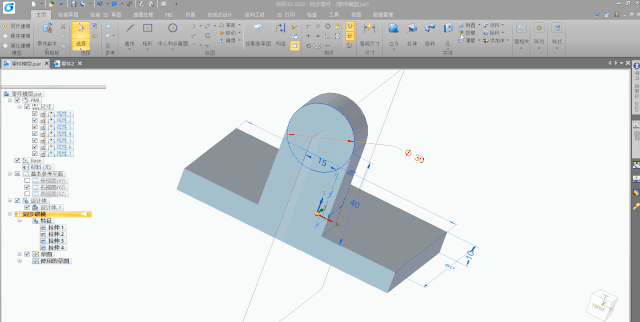

在第一个特征面基础上，绘制下一个特征轮廓的草图，再同样通过拉伸到确定高度。在零件的顶部创建凸台时，注意通过在同的平面上绘制的轮廓决定向不同的方向拉动，使它穿越矩形立柱并延伸出来。添加三角紧固件，以零件的中心为平面绘制草图，此时可以通过选择两边拉伸，来实现左右对称添料。

步骤三：

使用孔命令来放置一个穿透凸台的10毫米孔，以同样的方式在底板添加孔，可以通过镜像命令实现孔对称的分布在零件的两侧。通过添加倒圆来对拐角进行除料，倒圆半径可以即时输入调整。

以上就是浩辰3D软件中零件设计的操作教程，你get到了嘛？
