CAD局部隐藏的“黑科技”，你知道几个？让CAD图纸更高效利用！

CAD绘图过程中的隐藏

是为了减少干扰，提高CAD绘图效率与精度。

CAD看图过程中的隐藏

也就是模型前后的遮挡关系，可以让人快速理出空间层次，便于识图。这类似打印时线条的明暗粗细区分，都是为了丰富图纸层次关系，便于快速识图，同时也兼顾美观。

如何实现图纸内容隐藏？大家的第一反应可能是利用图层来进行隐藏。那么除了图层，我们能实现隐藏么？可以的，而且可以实现更为精确细腻的隐藏。

下面小编利用浩辰CAD 2020给大家介绍几个与CAD局部隐藏相关的“黑科技”。

1、隔离命令

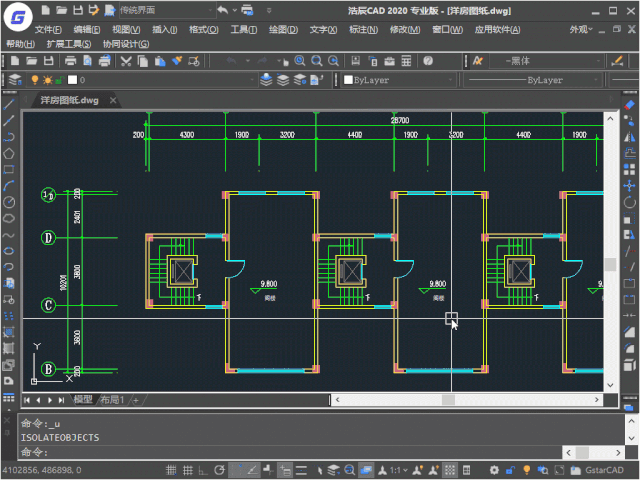

命令位置：选中图元后，点击鼠标右键，找到【隔离】命令，或者在菜单中，点击【工具】-【隔离】，【隔离】的下级菜单中以下三个选项。

隔离对象

作用是将除选择对象以外的图元全部隐藏。

隐藏对象

作用是将选取的对象临时隐藏，和隔离对象相当于是一个互补关系。

结束对象隔离

作用是将使用对象隐藏和隔离命令后隐藏的对象全部显示出来。

以上命令不受对象所在图层限制。

需要注意的是，隐藏的图元并不代表它不存在了。在用“快速选择”等自动操作功能来统计数量时，一定要复查，避免隐藏的数量被统计。而且全选时，隐藏的图元依然能被选中，只是我们看不到隐藏对象的选中状态。

2、区域覆盖（WIPEOUT）

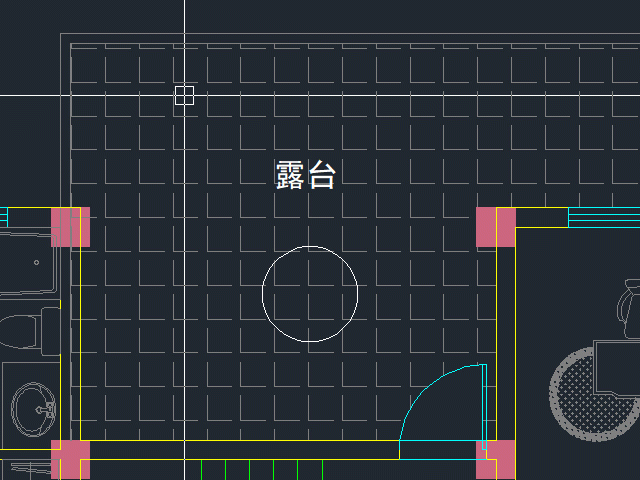

很多用户希望图块能遮挡后面的图形，以免图纸看起来很凌乱。为此，浩辰CAD提供了【区域覆盖】命令，能创建跟图块轮廓一样的区域来遮挡后边的图元。在这方面，ACAD并不支持圆形或带有圆弧的多段线边界生成区域覆盖，而浩辰CAD 2020都支持。

菜单位置：【绘图】-【区域覆盖】。

取消隐藏对应命令：有三种方法，一显示边界线，然后删除边界线；二关闭边界线所在图层；三冻结边界线所在图层。

浩辰CAD还提供了对象断线、图块断线的命令，用于创建管线或者插入图块时自动创建覆盖区域，以屏蔽背后的图元。

【快捷键：对象断线(BREAKOBJECT)、图块断线（BLOCKBREAK）】

对象断线

图块断线

3、剪裁命令

命令位置：【修改】-【剪切】-【外部参照】，快捷键xc。

适用对象：参照对象，包括块和外部参照。

该命令主要是根据裁剪边界来控制参照的显示区域，既可正向裁剪（裁剪边界内的图元保留），也可反向裁剪（裁剪边界内的图元隐藏），你可以利用夹点来进行调整剪裁边界。

上图中选择关闭裁剪边界，即可取消隐藏。

CAD局部隐藏的“黑科技”，你都学会了嘛？大家可以自己使用浩辰CAD软件勤加练x i，对CAD图纸更高效利用！
