在使用浩辰CAD制图软件绘制图纸的过程中,想要沿直线等分排列的图形该如何操作呢?无论是沿直线还是沿曲线等距复制图形,都有更加简单的方法,下面给大家分享CAD快速入门教程之沿直线等分排列图形的几种方法吧!
方法一、复制COPY

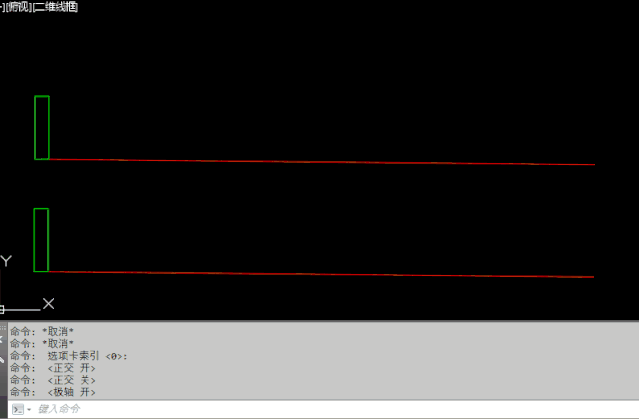

选中要复制的图形,执行复制CO命令,根据提示选择一个基点,此时注意命令提示,可以看到复制有一个阵列A参数,输入A回车,根据提示输入要复制图形的数量,回车,此时可以直接指定相邻图形对的距离,进行等距复制,还可以输入F后回车,输入第一个和最后一个图形之间的距离,也就是可以满足那位网友定数等分排列图形的需要。大家可以先在空图中画一个简单的图形,如圆或矩形,自己试一下,如下图所示。
CAD快速入门教程:沿直线等分排列图形81 / 作者:好沉=-= / 帖子ID:2848982,22859794
上面的动图中是按照水平方向阵列复制图形的,沿竖直或倾斜方向复制图形也没有问题,只需要根据需要设置目标点的方向即可。
如果你的CAD版本复制命令在指定基点后没有出现阵列A参数,那就没法使用这种方法了。
浩辰CAD的复制选项有些不一样,在指定基点后,提供了等距、等分和沿线三个选项:
指定第二个点或[等距(E)/等分(I)/沿线(P)] <使用第一个点作为位移>:
操作方式跟AUTOCAD略有不同,看命令行提示操作一两次就会了。
方法二、矩形阵列
如果你的CAD的复制命令没有阵列A参数,不妨可以使用矩形阵列,低版本的经典阵列可以满足沿直线等距复制图形的需求,定数等分的麻烦一点,需要自己根据总间距除以数量算一下,高版本的动态阵列功能则可以同时满足沿直线等距或等分排列图形的需求,创建后如果参数错误还可以调整。
CAD快速入门教程:沿直线等分排列图形8 / 作者:好沉=-= / 帖子ID:2848982,22859794
阵列的行数设置为1就变成了线性阵列,阵列数量可以随时调整,在“介于”栏输入数值就等于定距等分,在“总计”栏输入数值就等于定数等分。
矩形阵列可以设置列数、行数、层数,可以创建非常复杂的等距或等分排列的图形。但如果要创建倾斜方向的线性阵列就麻烦一点,需要将列数设置为1,行数作为复制图形的数量,创建完阵列后可以调整轴角度,如下图所示。
CAD快速入门教程:沿直线等分排列图形67 / 作者:好沉=-= / 帖子ID:2848982,22859794
方法三、路径阵列
路径阵列可以沿选择路径线来等距或等分排列图形,路径线可以是直线、圆、多段线,设置样条线,
路径阵列设置等距或等分相对麻烦一点,选定了路径线后,需要设置等分模式才能设置数量或间距,如下图所示。
CAD快速入门教程:沿直线等分排列图形10 / 作者:好沉=-= / 帖子ID:2848982,22859794
方法四、点的定距等分和定数等分
这个操作就比较复杂了,需要把图形定义位块,然后再使用定距等分和定数等分的功能。
其实无论哪种方式,在进行等分排列的时候,其实最关键的是第一个图形和最后一个图形的间距,这个间距可能并不是我们已知的参数,可能需要经过计算才能得到,如下图所示。
CAD快速入门教程:沿直线等分排列图形22 / 作者:好沉=-= / 帖子ID:2848982,22859794
以上就是在浩辰CAD制图软件中沿着直线等分排列图形的几种方法,希望此CAD快速入门教程对大家有所帮助!
