SW6

  SW6中塔设备的塔体与裙座无法计算，显示 Assess violation at address 00D9433F in module 'LIYIN.DLL'.Read of address 3F99999A.

求指点。

不会吧？我们一直用着好好的，是不是电脑出问题了？

yj6946 发表于 2017-6-5 08:45
不会吧？我们一直用着好好的，是不是电脑出问题了？

    我用的是破解版，你的是正版软件吗？

应该是输入数据的问题...

SDHZZXM 发表于 2017-6-5 09:25
应该是输入数据的问题...

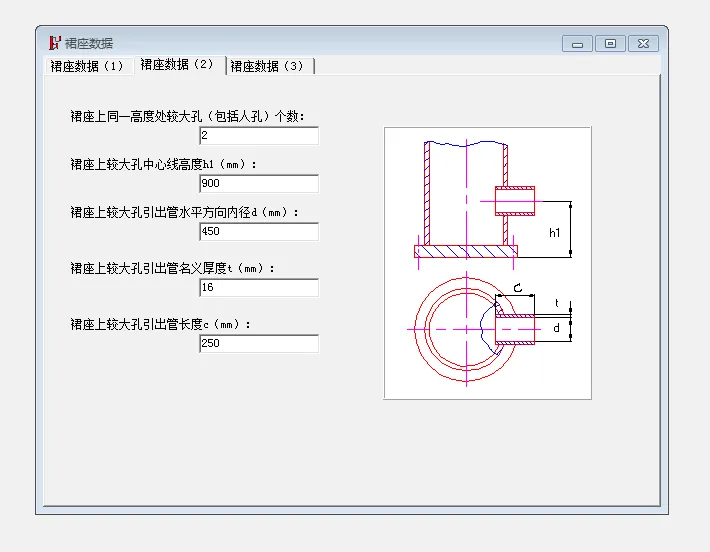

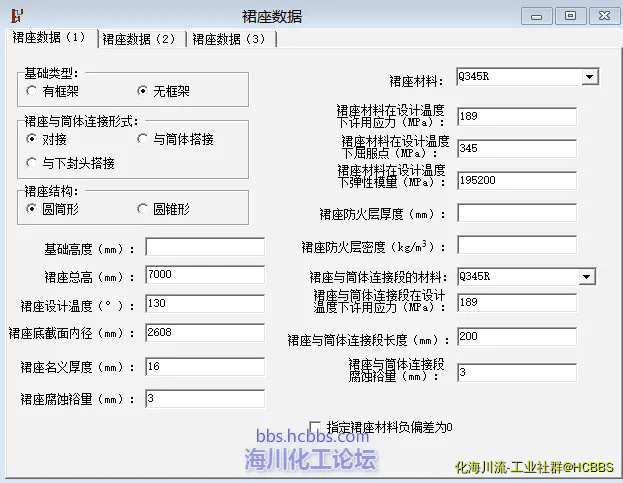

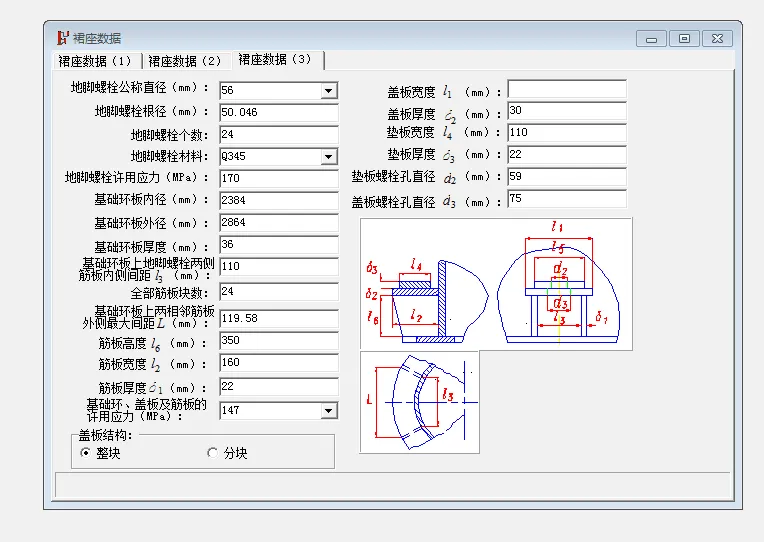

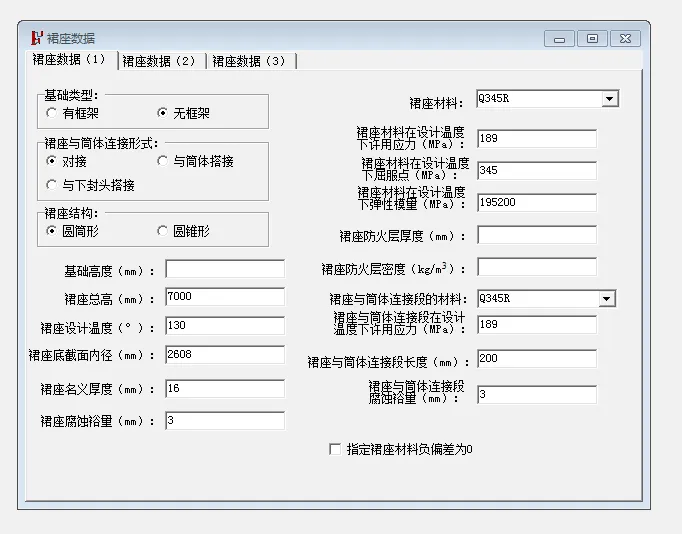

      每次把 裙座上最大孔中心线高度 填上，后面的什么也没填，然后点计算也会出现这个问题，请问这是什么原因啊，或是哪部分数据的原因啊？

你把裙座输入的数据，截图给大家看看呢

话说破解版也能用吗？？

碧桂园大芳 发表于 2017-6-5 13:32
你把裙座输入的数据，截图给大家看看呢

初次学习，多多指教。

    谁有正版的SW6软件可以帮忙运行一下我的数据吗，非常感谢！

    谁有正版的SW6软件可以帮忙运行一下我的数据吗，非常感谢！

我们是正版网络版3.0

yj6946 发表于 2017-6-7 09:37
我们是正版网络版3.0

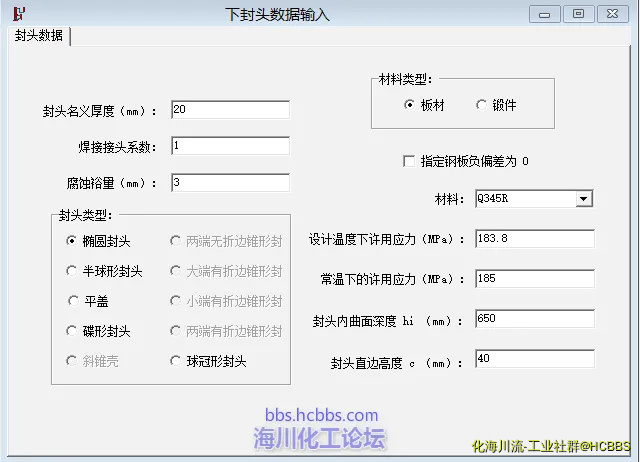

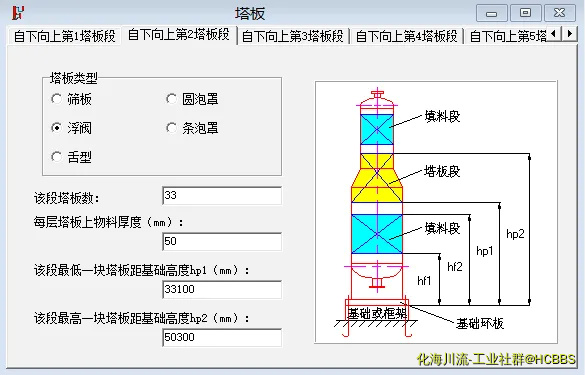

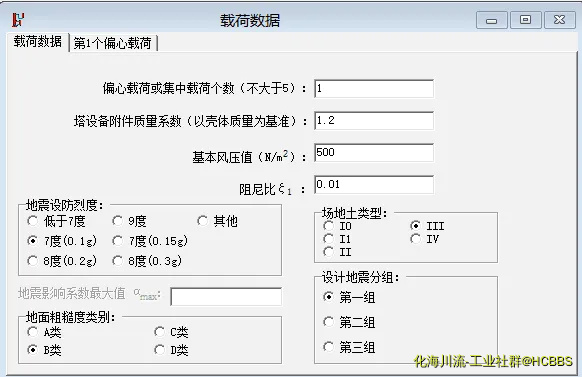

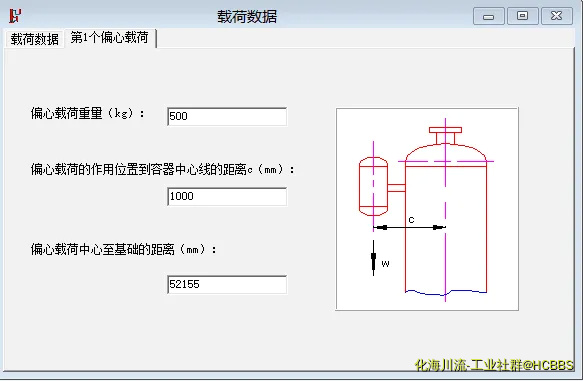

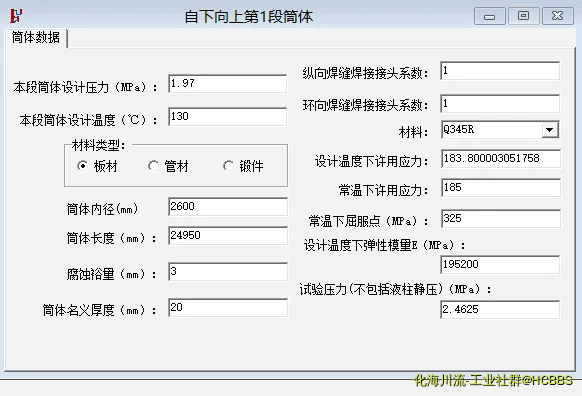

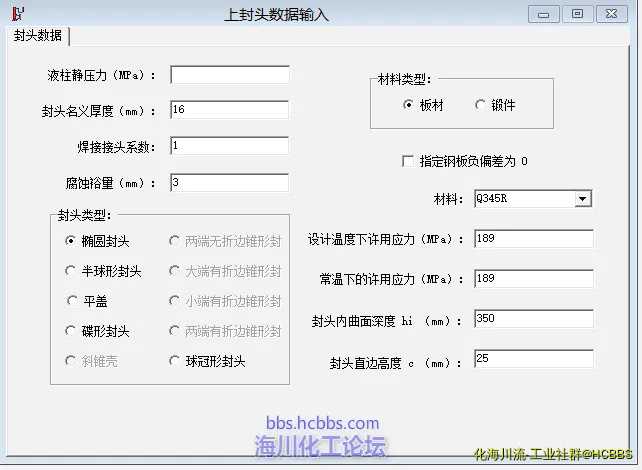

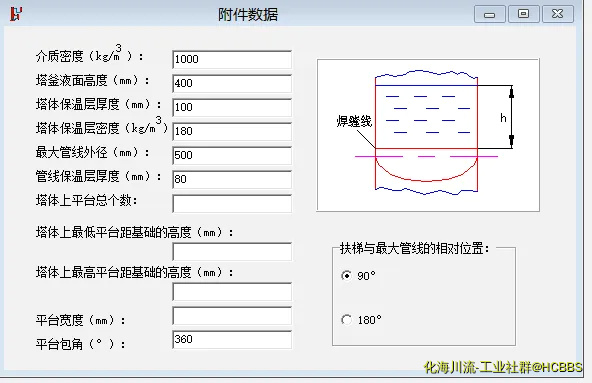

     这是我的数据。

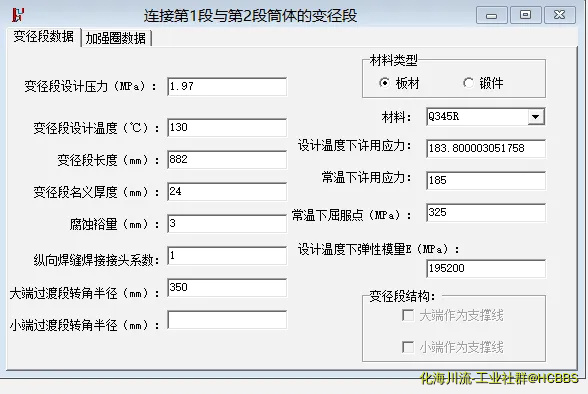

需输入变径后的筒体直径壁厚参数，裙座中L，l3值不对。我假设第二段塔节为直径1000，一下算通

  塔 设 备  校 核

计 算 条 件

塔 型        板式
容 器 分 段 数（不 包 括 裙 座）        2
压 力 试 验 类 型        液压
MPa
封 头

                上 封 头        下 封 头
材 料 名 称                  Q345R          Q345R
名 义 厚 度        mm          16          20
腐 蚀 裕 量        mm          3          3
焊 接 接 头 系 数                  1          1
封 头 形 状                  椭圆形          椭圆形

圆 筒

圆 筒        设计压力MPa        设计 温 度℃        圆 筒 长 度mm        圆筒名义厚度mm        圆 筒 内 径/外径mm        材 料 名 称（即 钢 号）
1        1.97        130        19403        16        1400        Q345R
2        1.97        130        16        24        1000        Q345R
3
4
5
6
7
8
9
10
圆 筒        腐蚀裕量mm        纵向焊接接头系数        环向焊接接头系数        外压计算长度mm        试验压力（立）MPa        试验压力（卧）MPa
1        3        1        1        0        2.4625        2.66533
2        3        1        1        0        2.4625        2.66533
3
4
5
6
7
8
9
10
变 径 段

                1        2        3        4        5
设 计 压 力        MPa        1.97
设 计 温 度        ℃        130
变 径 段 下 端 内 径        mm        1400
变 径 段 上 端 内 径        mm        1000
腐 蚀 裕 量        mm        3
纵 向 焊 接 接 头 系 数                1
横 向 焊 接 接 头 系 数                0
变 径 段 轴 向 长 度        mm        882
变 径 段 外 压 计 算 长 度        mm        0
变 径 段 大 端 过 渡 段 转 角 半 径        mm        350
变 径 段 小 端 过 渡 段 转 角 半 径        mm        0
                6        7        8        9
设 计 压 力        MPa
设 计 温 度        ℃
变 径 段 下 端 内 径        mm
变 径 段 上 端 内 径        mm
腐 蚀 裕 量        mm
纵 向 焊 接 接 头 系 数
横 向 焊 接 接 头 系 数
变 径 段 轴 向 长 度        mm
变 径 段 外 压 计 算 长 度        mm
变 径 段 大 端 过 渡 段 转 角 半 径        mm
变 径 段 小 端 过 渡 段 转 角 半 径        mm
        1        2        3
材 料 名 称        Q345R
        4        5        6
材 料 名 称
        7        8        9
材 料 名 称


内 件 及 偏 心 载 荷


介 质 密 度( kg/m3)        1000                  塔釜液面离焊接接头的高度 (mm)        400
塔 板 分 段 数                1        2        3        4        5
塔 板 型 式                  浮阀
塔 板 层 数                  33
每 层 塔 板 上 积 液 厚 度        mm          50
最 高 一 层 塔 板 高 度        mm          50300
最 低 一 层 塔 板 高 度        mm          33100
填 料 分 段 数                1        2        3        4        5
填 料 顶 部 高 度        mm
填 料 底 部 高 度        mm
填 料 密 度        kg/m3
集 中 载 荷 数                1        2        3        4        5
集 中 载 荷        kg          500
集 中 载 荷 高 度        mm          52155
集 中 载 荷 中 心 至 容 器 中 心线 距 离        mm          1100

塔 器 附 件 及 基 础

塔 器 附 件 质 量 计 算 系 数          1.2                基 本 风 压 (N/m2)          500
基 础 高 度 (mm)          0
塔 器 保 温 层 厚 度 (mm)          110                保 温 层 密 度 (kg/m3)          180
裙 座 防 火 层 厚 度 (mm)          0                防 火 层 密 度 (kg/m3)          0
管 线 保 温 层 厚 度 (mm)          80                最 大 管 线 外 径 (mm)          500
笼式扶梯与最大管线的相对位置          90
场 地 土 类 型          III                场 地 土 粗 糙 度 类 别          B
地 震 设 防 烈 度          7度(0.1g)                设 计 地 震 分 组          第一组
地震影响系数最大值 max          0.08                阻 尼 比        0.01
塔 器 上 平 台 总 个 数          0                平 台 宽 度 (mm)          0
塔 器 上 最 高 平 台 高 度 (mm)          0                塔 器 上 最 低 平 台 高 度(mm)          0


裙 座

裙 座 结 构 形 式        圆筒形                裙 座 底 部 截 面 内 径 (mm)          2608
裙 座 与 壳 体 连 接 形 式        对接                裙 座 高 度 (mm)          7000
裙 座 材 料 名 称        Q345R                裙 座 设 计 温 度 (℃)          130
裙 座 腐 蚀 裕 量 (mm)        3                裙 座 名 义 厚 度 (mm)          16
裙 座 材 料 许 用 应 力 (MPa)        189
裙座上同一高度处较大孔个数        2                裙 座 较 大 孔 中 心 高 度 (mm)        900
裙座与筒体连接段的材料        Q345R                裙座与筒体连接段在设计温度下许用应力(MPa)        189
裙座与筒体连接段长度(mm)        200
裙 座 上 较 大 孔 引 出 管 内                         裙 座 上 较 大 孔 引 出 管
径（或 宽 度）  (mm)        450                厚 度   (mm)        16
裙座上较大孔引出管长度 (mm)        250

地 脚 螺 栓 及 地 脚 螺 栓 座

地 脚 螺 栓 材 料 名 称        Q345                地脚螺栓材料许用应力 (MPa)          170
地 脚 螺 栓 个 数        24                地 脚 螺 栓 公 称 直 径 (mm)          56
全 部 筋 板 块 数          24                相邻筋板最大外侧间距 (mm)          375.016
筋 板 内 侧 间 距 (mm)          375.016
筋 板 厚 度 (mm)          22                筋 板 宽 度 (mm)          160
盖 板 类 型           整块                盖板上地脚螺栓孔直径 (mm)          75
盖 板 厚 度 (mm)          30                盖 板 宽 度 (mm)          0
垫 板          有                垫板上地脚螺栓孔直径 (mm)          59
垫 板 厚 度 (mm)          22                垫 板 宽 度 (mm)          110
基 础 环 板 外 径 (mm)          2864                基 础 环 板 内 径 (mm)          2384
基 础 环 板 名 义 厚 度 (mm)          36

计 算 结 果
容 器 壳 体 强 度 计 算
元 件 名 称        压力设计名义厚度(mm)        直立容器校核取用厚度 (mm)        许用内压(MPa)        许用外压 (MPa)
下 封 头         20         20         4.359
第 1 段 圆 筒         16         16         3.398
第 1 段 变 径 段         24         24
第 2 段 圆 筒         24         24         7.455
第 2 段 变 径 段
第 3 段 圆 筒
第 3 段 变 径 段
第 4 段 圆 筒
第 4 段 变 径 段
第 5 段 圆 筒
第 5 段 变 径 段
第 6 段 圆 筒
第 6 段 变 径 段
第 7 段 圆 筒
第 7 段 变 径 段
第 8 段 圆 筒
第 8 段 变 径 段
第 9 段 圆 筒
第 9 段 变 径 段
第 10 段 圆 筒
上 封 头         16         16         7.062
裙 座
        名 义 厚 度 (mm)        取 用 厚 度 (mm)
         16         16

风 载 及 地 震 载 荷
        0－0        A－A        裙座连接段        1－1(筒体)        1－1(下封头)        2－2        3－3
操 作 质 量        27531.1        26376.9        18388.7        18132.2        18132.2        721.726
最 小 质 量        26017.7        24863.5        16875.2        16618.8        16618.8        221.726
压力试验时质量        58006.1        56851.9        48863.7        17118.8        17118.8        721.726
风 弯 矩        6.479e+08        6.106e+08        3.924e+08        3.858e+08        3.858e+08        254.6
Mca (I)
Mca  (II)
Mcw(I)
Mcw(II)
Mew        6.479e+08        6.106e+08        3.924e+08        3.858e+08        3.858e+08        254.6
地 震 弯 矩        2.669e+08        2.549e+08        1.782e+08        1.757e+08        1.757e+08        1.045e+04
偏 心 弯 矩        5.396e+06        5.396e+06        5.396e+06        5.396e+06        5.396e+06        5.396e+06
最 大 弯 矩        6.533e+08        6.16e+08        3.978e+08        3.912e+08        3.912e+08        5.406e+06
垂 直 地震 力        0        0        0        0        0        0
应 力 计 算
11                                54.29        41.29        23.79
12        2.60        2.40        1.73        3.18        2.42        0.11
13        9.63        8.90        5.86        20.01        15.22        0.33
22                                2.92        2.22        0.03
31                                67.86        51.61        29.74
32        5.47        5.17        4.61        3.01        2.29        0.11
33        2.94        2.72        1.81        6.20        4.71        0.33
[]t        189.00        189.00        189.00        189.00        189.00        183.80
B        143.46        143.46        143.46        143.61        150.36        159.30
组合应力校核
A1                                71.11        54.08        24.02
许 用 值                                226.80        226.80        220.56
A2        12.23        11.30        7.60        22.93        17.44        0.37
许 用 值        172.15        172.15        172.15        172.33        180.44        191.16
A3                                71.05        54.03        29.96
许 用 值                                310.50        292.50        292.50
A4        8.41        7.90        6.42        9.20        7.00        0.44
许 用 值        155.51        155.51        155.51        155.70        150.36        172.47
                                148.24        112.73        65.71
许 用 值                                310.50        292.50        292.50
校 核 结 果        合格        合格        合格        合格        合格        合格
注 1: ij 中 i 和 j 的 意 义 如 下
i=1 操 作 工 况                         j=1  设 计 压 力 或 试 验 压 力 下 引 起 的 轴 向 应 力（ 拉 ）
i=2 检 修 工 况                         j=2  重 力 及 垂 直 地 震 力 引 起 的 轴 向 应 力（ 压 ）
i=3 液 压 试 验 工 况                   j=3  弯 矩 引 起 的 轴 向 应 力（ 拉 或 压 ）
[]t ：设 计 温 度 下 材 料 许 用 应 力；    B ：设 计 温 度 下 轴 向 稳 定 的 应 力 许 用 值
注 2: A1: 操 作 工 况 下 轴 向 最 大 组 合 拉 应 力         A2: 操 作 工 况 下 轴 向 最 大 组 合 压 应 力
A3: 液 压 试 验 时 轴 向 最 大 组 合 拉 应 力         A4: 液 压 试 验 时 轴 向 最 大 组 合 压 应 力
:  试 验 压 力 引 起 的 周 向 应 力
注 3: 单 位 如 下 :        质 量: kg        力:N     弯 矩: Nmm     应 力: MPa

风 载 及 地 震 载 荷(变径段,自下向上编号)
        1(底截面)        1(顶截面)        2(底截面)        2(顶截面)        3(底截面)        3(顶截面)
操 作 质 量        1491.59        721.726
最 小 质 量        991.595        221.726
压力试验时质量        1491.59        721.726
风 弯 矩        8.817e+05        254.6
Mca (I)
Mca  (II)
Mcw(I)
Mcw(II)
Mew        8.817e+05        254.6
地 震 弯 矩        1.774e+06        1.045e+04
偏 心 弯 矩        5.396e+06        5.396e+06
最 大 弯 矩        7.39e+06        5.406e+06
垂 直 地震 力        0        0
应 力 计 算
11        34.23        24.45
12        0.17        0.11
13        0.24        0.34
22        0.11        0.03
31        42.79        30.57
32        0.17        0.11
33        0.18        0.34
[]t        183.80        183.80
B        159.52        159.52
组合应力校核
A1        34.3071        24.6827
许 用 值        220.56        220.56
A2        0.35        0.38
许 用 值        181.22        181.22
A3        42.8098        30.7952
许 用 值        292.5        292.5
A4        0.35        0.45
许 用 值        172.61        172.61
        94.004        67.5371
许 用 值        292.5        292.5
校 核 结 果        合格        合格
注 1: ij 中 i 和 j 的 意 义 如 下
i=1 操 作 工 况                         j=1  设 计 压 力 或 试 验 压 力 下 引 起 的 轴 向 应 力（ 拉 ）
i=2 检 修 工 况                         j=2  重 力 及 垂 直 地 震 力 引 起 的 轴 向 应 力（ 压 ）
i=3 液 压 试 验 工 况                   j=3  弯 矩 引 起 的 轴 向 应 力（ 拉 或 压 ）
[]t 设 计 温 度 下 材 料 许 用 应 力    B   设 计 温 度 下 轴 向 稳 定 的 应 力 许 用 值
注 2: A1: 操 作 工 况 下 轴 向 最 大 组 合 拉 应 力         A2: 操 作 工 况 下 轴 向 最 大 组 合 压 应 力
A3: 液 压 试 验 时 轴 向 最 大 组 合 拉 应 力         A4: 液 压 试 验 时 轴 向 最 大 组 合 压 应 力
:  试 验 压 力 引 起 的 周 向 应 力
注 3: 单 位 如 下 :        质 量: kg        力:N     弯 矩: Nmm     应 力: MPa


计 算 结 果:

地 脚 螺 栓 及 地 脚 螺 栓 座 :

基 础 环 板 抗 弯 断 面 模 数 (mm3)        1.19905e+09                基 础 环 板 面 积(mm2)        1.97845e+06
基 础 环 板 计 算 力 矩( Nmm)        3833.85                基 础 环 板 需 要 厚 度(mm)        12.51
基 础 环 板 厚 度 厚 度 校 核 结 果        合格
混 凝 土 地 基 上 最 大
压 应 力 (MPa)        0.68
地 脚 螺 栓 受 风 载 时 最 大 拉                         地 脚 螺 栓 受 地 震 载 荷 时 最
应 力 (MPa)        0.42                大 拉 应 力 (MPa)        0.23
地 脚 螺 栓剪应力(MPa)
地 脚 螺 栓 需 要 的 螺 纹                         地 脚 螺 栓 实 际 的 螺 纹 小
小 径 (mm)        19.0232                径 (mm)        50.046
地 脚 螺 栓  校 核 结 果        合格
筋 板 压 应 力 (MPa)        13.91                筋 板 许 用 应 力 (MPa)        95.24
筋 板 校 核 结 果        合格
盖 板 最 大 应 力 (MPa)        95.29                盖 板 许 用 应 力 (MPa)        147
盖 板 校 核 结 果|        合格

裙 座 与 壳 体 的 焊 接 接 头 校 核

焊 接 接 头 截 面 上 的 塔                        焊 接 接 头 截 面 上 的 最
器 操 作 质 量 (kg)        18132.2                大 弯 矩 (Nmm)        3.9116e+08
对 接 接 头 校 核                搭 接 接 头 校 核
对 接 接 头 横 截 面 (mm2)        104054                搭 接 接 头 横 截 面 (mm2)
对接 接 头 抗 弯 断 面 模 数 (mm3)        6.78435e+07                搭 接 接 头 抗 剪 断 面 模 数 (mm3)
对 接 焊 接 接 头 在 操 作                        搭 接 焊 接 接 头 在 操 作
工 况 下 最 大 拉 应 力 (MPa        4.03                工 况 下 最 大 剪 应 力 (MPa)
对 接 焊 接 接 头 拉 应 力                        搭 接 焊 接 接 头 在 操 作
许 可 值 (MPa)        136.08                工 况 下 的 剪 应 力 许 可 值 (MPa)
对 接 接 头 拉 应 力 校 核 结 果        合格                搭 接 焊 接 接 头 在 试 验
                        工 况 下 最 大 剪 应 力 (MPa)
                        搭 接 焊 接 接 头 在 试 验
                        工 况 下 的 剪 应 力 许 可 值 (MPa)
                        搭 接 接 头 拉 应 力 校 核 结 果

主 要 尺 寸 设 计 及 总 体 参 数 计 算 结 果

裙 座 设 计 名 义 厚 度 (mm)        16                附 件 质 量 (kg)        3836.34
壳 体 和 裙 座 质 量 (kg)        19181.7                保 温 层 质 量 (kg)        1907.61
内 件 质 量(kg)        0                操 作 时 物 料 质 量 (kg)        1013.41
平 台 及 扶 梯 质 量 (kg)        1092.04                直 立 容 器 的 最 小 质 量 (kg)        26017.7
直 立 容 器 的 操 作 质 量 (kg)        27531.1

直 立 容 器 的 最 大 质 量 (kg)        58006.1                液 压 试 验 时 液 体 质 量 (kg)        31488.4
直 立 容 器 第一振 型自振 周 期 (s)        0.50                吊 装 时 空 塔 质 量 (kg)        23018
                        空 塔 重 心 至 基 础
                        环 板 底 截 面 距 离 (mm)        11874.3
                        地 震 载 荷 对 直 立 容 器 总 的
操 作 工 况 下 容 器 顶 部                        横 推 力 (N)        12151.2
最 大 挠 度 (mm)        10.7171                风 载 对 直 立 容 器 总 的
容 器 许 用 外 压 (MPa)                        横 推 力 (N)        41938.8
容 器 总 容 积 (mm3)        3.14884e+10                直 立 容 器 总 高 (mm)        27692
直 立 容 器 第二振 型自振 周 期 (s)        0.09                直 立 容 器 第三振 型自振 周 期 (s)        0.04
临界风速（第一振型）                        临界风速（第二振型）
雷诺系数                        设计风速
横 风 向 塔 顶 振 幅 YT1(mm)        0

感觉你是没有输入第二段筒体参数因此不算的。盗版质量也很好的

yj6946 发表于 2017-6-7 16:45
感觉你是没有输入第二段筒体参数因此不算的。盗版质量也很好的

     大哥，你真是一个大神，谢谢你了。

yj6946 发表于 2017-6-7 16:45
感觉你是没有输入第二段筒体参数因此不算的。盗版质量也很好的

    有些地方我还是没有看懂。第二段筒体参数指的是 自上而下底2段筒体 吗，这个参数我输入了啊。我计算的这个塔设备第一段筒体内径为2600，第二段内径为1400。我的数据具体要改哪些参数啊？

重新修改数据，盖板需要36mm，通过
  塔 设 备  校 核

计 算 条 件

塔 型        板式
容 器 分 段 数（不 包 括 裙 座）        2
压 力 试 验 类 型        液压
MPa
封 头

                上 封 头        下 封 头
材 料 名 称                  Q345R          Q345R
名 义 厚 度        mm          16          20
腐 蚀 裕 量        mm          3          3
焊 接 接 头 系 数                  1          1
封 头 形 状                  椭圆形          椭圆形

圆 筒

圆 筒        设计压力MPa        设计 温 度℃        圆 筒 长 度mm        圆筒名义厚度mm        圆 筒 内 径/外径mm        材 料 名 称（即 钢 号）
1        1.97        130        24950        20        2600        Q345R
2        1.97        130        19403        16        1400        Q345R
3
4
5
6
7
8
9
10
圆 筒        腐蚀裕量mm        纵向焊接接头系数        环向焊接接头系数        外压计算长度mm        试验压力（立）MPa        试验压力（卧）MPa
1        3        1        1        0        2.4625        2.90993
2        3        1        1        0        2.4625        2.90993
3
4
5
6
7
8
9
10
变 径 段

                1        2        3        4        5
设 计 压 力        MPa        1.97
设 计 温 度        ℃        130
变 径 段 下 端 内 径        mm        2600
变 径 段 上 端 内 径        mm        1400
腐 蚀 裕 量        mm        3
纵 向 焊 接 接 头 系 数                1
横 向 焊 接 接 头 系 数                0
变 径 段 轴 向 长 度        mm        882
变 径 段 外 压 计 算 长 度        mm        0
变 径 段 大 端 过 渡 段 转 角 半 径        mm        350
变 径 段 小 端 过 渡 段 转 角 半 径        mm        0
                6        7        8        9
设 计 压 力        MPa
设 计 温 度        ℃
变 径 段 下 端 内 径        mm
变 径 段 上 端 内 径        mm
腐 蚀 裕 量        mm
纵 向 焊 接 接 头 系 数
横 向 焊 接 接 头 系 数
变 径 段 轴 向 长 度        mm
变 径 段 外 压 计 算 长 度        mm
变 径 段 大 端 过 渡 段 转 角 半 径        mm
变 径 段 小 端 过 渡 段 转 角 半 径        mm
        1        2        3
材 料 名 称        Q345R
        4        5        6
材 料 名 称
        7        8        9
材 料 名 称


内 件 及 偏 心 载 荷


介 质 密 度( kg/m3)        1000                  塔釜液面离焊接接头的高度 (mm)        400
塔 板 分 段 数                1        2        3        4        5
塔 板 型 式                  浮阀
塔 板 层 数                  33
每 层 塔 板 上 积 液 厚 度        mm          50
最 高 一 层 塔 板 高 度        mm          50300
最 低 一 层 塔 板 高 度        mm          33100
填 料 分 段 数                1        2        3        4        5
填 料 顶 部 高 度        mm
填 料 底 部 高 度        mm
填 料 密 度        kg/m3
集 中 载 荷 数                1        2        3        4        5
集 中 载 荷        kg          500
集 中 载 荷 高 度        mm          52155
集 中 载 荷 中 心 至 容 器 中 心线 距 离        mm          1100

塔 器 附 件 及 基 础

塔 器 附 件 质 量 计 算 系 数          1.2                基 本 风 压 (N/m2)          500
基 础 高 度 (mm)          0
塔 器 保 温 层 厚 度 (mm)          110                保 温 层 密 度 (kg/m3)          180
裙 座 防 火 层 厚 度 (mm)          0                防 火 层 密 度 (kg/m3)          0
管 线 保 温 层 厚 度 (mm)          80                最 大 管 线 外 径 (mm)          500
笼式扶梯与最大管线的相对位置          90
场 地 土 类 型          III                场 地 土 粗 糙 度 类 别          B
地 震 设 防 烈 度          7度(0.1g)                设 计 地 震 分 组          第一组
地震影响系数最大值 max          0.08                阻 尼 比        0.01
塔 器 上 平 台 总 个 数          0                平 台 宽 度 (mm)          0
塔 器 上 最 高 平 台 高 度 (mm)          0                塔 器 上 最 低 平 台 高 度(mm)          0


裙 座

裙 座 结 构 形 式        圆筒形                裙 座 底 部 截 面 内 径 (mm)          2608
裙 座 与 壳 体 连 接 形 式        对接                裙 座 高 度 (mm)          7000
裙 座 材 料 名 称        Q345R                裙 座 设 计 温 度 (℃)          130
裙 座 腐 蚀 裕 量 (mm)        3                裙 座 名 义 厚 度 (mm)          16
裙 座 材 料 许 用 应 力 (MPa)        189
裙座上同一高度处较大孔个数        2                裙 座 较 大 孔 中 心 高 度 (mm)        900
裙座与筒体连接段的材料        Q345R                裙座与筒体连接段在设计温度下许用应力(MPa)        189
裙座与筒体连接段长度(mm)        200
裙 座 上 较 大 孔 引 出 管 内                         裙 座 上 较 大 孔 引 出 管
径（或 宽 度）  (mm)        450                厚 度   (mm)        16
裙座上较大孔引出管长度 (mm)        250

地 脚 螺 栓 及 地 脚 螺 栓 座

地 脚 螺 栓 材 料 名 称        Q345                地脚螺栓材料许用应力 (MPa)          170
地 脚 螺 栓 个 数        24                地 脚 螺 栓 公 称 直 径 (mm)          56
全 部 筋 板 块 数          48                相邻筋板最大外侧间距 (mm)          375.016
筋 板 内 侧 间 距 (mm)          110
筋 板 厚 度 (mm)          22                筋 板 宽 度 (mm)          160
盖 板 类 型           整块                盖板上地脚螺栓孔直径 (mm)          75
盖 板 厚 度 (mm)          36                盖 板 宽 度 (mm)          0
垫 板          有                垫板上地脚螺栓孔直径 (mm)          59
垫 板 厚 度 (mm)          22                垫 板 宽 度 (mm)          110
基 础 环 板 外 径 (mm)          2864                基 础 环 板 内 径 (mm)          2384
基 础 环 板 名 义 厚 度 (mm)          36

计 算 结 果
容 器 壳 体 强 度 计 算
元 件 名 称        压力设计名义厚度(mm)        直立容器校核取用厚度 (mm)        许用内压(MPa)        许用外压 (MPa)
下 封 头                  20
第 1 段 圆 筒         20         20         2.346
第 1 段 变 径 段         24         24
第 2 段 圆 筒         16         16         3.398
第 2 段 变 径 段
第 3 段 圆 筒
第 3 段 变 径 段
第 4 段 圆 筒
第 4 段 变 径 段
第 5 段 圆 筒
第 5 段 变 径 段
第 6 段 圆 筒
第 6 段 变 径 段
第 7 段 圆 筒
第 7 段 变 径 段
第 8 段 圆 筒
第 8 段 变 径 段
第 9 段 圆 筒
第 9 段 变 径 段
第 10 段 圆 筒
上 封 头                  16
裙 座
        名 义 厚 度 (mm)        取 用 厚 度 (mm)
         16         16

风 载 及 地 震 载 荷
        0－0        A－A        裙座连接段        1－1(筒体)        1－1(下封头)        2－2        3－3
操 作 质 量        79124        77969.8        70403.2        70146.7        70146.7        22808.2
最 小 质 量        70915.4        69761.2        62194.7        61938.2        61938.2        16723.4
压力试验时质量        240047        238893        231327        65483.1        65483.1        20268.3
风 弯 矩        3.394e+09        3.292e+09        2.652e+09        2.631e+09        2.631e+09        5.254e+08
Mca (I)        5.868e+08        5.721e+08        4.762e+08        4.73e+08        4.73e+08        1.092e+08
Mca  (II)         -9.005e+08        -8.353e+08        -4.202e+08        -4.066e+08        -4.066e+08        3.658e+08
Mcw(I)        1.549e+08        1.501e+08        1.203e+08        1.193e+08        1.193e+08        2.321e+07
Mcw(II)           1.378e+09        1.339e+09        1.101e+09        1.094e+09        1.094e+09        2.933e+08
Mew        3.394e+09        3.292e+09        2.652e+09        2.631e+09        2.631e+09        5.254e+08
地 震 弯 矩        6.724e+08        6.526e+08        5.283e+08        5.243e+08        5.243e+08        1.636e+08
偏 心 弯 矩        5.396e+06        5.396e+06        5.396e+06        5.396e+06        5.396e+06        5.396e+06
最 大 弯 矩        3.399e+09        3.298e+09        2.657e+09        2.636e+09        2.636e+09        5.308e+08
垂 直 地震 力        0        0        0        0        0        0
应 力 计 算
11                                76.68        76.68        54.29
12        7.46        7.09        6.64        5.04        5.04        4.01
13        50.10        47.62        39.16        29.73        29.73        27.15
22                                4.45        4.45        2.94
31                                95.85        95.85        67.86
32        22.63        21.74        21.81        4.71        4.71        3.56
33        15.09        14.34        11.81        8.96        8.96        8.34
[]t        189.00        189.00        189.00        183.80        189.00        189.00
B        116.07        116.07        116.07        135.06        134.93        143.61
组合应力校核
A1                                101.36        101.36        77.44
许 用 值                                220.56        226.80        226.80
A2        57.56        54.71        45.80        34.19        34.19        30.09
许 用 值        139.29        139.29        139.29        162.07        161.92        172.33
A3                                100.10        100.10        72.64
许 用 值                                292.50        292.50        292.50
A4        37.72        36.08        33.61        13.67        13.67        11.90
许 用 值        120.59        120.59        120.59        148.49        134.93        155.70
                                227.98        227.98        161.85
许 用 值                                292.50        292.50        292.50
校 核 结 果        合格        合格        合格        合格        合格        合格
注 1: ij 中 i 和 j 的 意 义 如 下
i=1 操 作 工 况                         j=1  设 计 压 力 或 试 验 压 力 下 引 起 的 轴 向 应 力（ 拉 ）
i=2 检 修 工 况                         j=2  重 力 及 垂 直 地 震 力 引 起 的 轴 向 应 力（ 压 ）
i=3 液 压 试 验 工 况                   j=3  弯 矩 引 起 的 轴 向 应 力（ 拉 或 压 ）
[]t ：设 计 温 度 下 材 料 许 用 应 力；    B ：设 计 温 度 下 轴 向 稳 定 的 应 力 许 用 值
注 2: A1: 操 作 工 况 下 轴 向 最 大 组 合 拉 应 力         A2: 操 作 工 况 下 轴 向 最 大 组 合 压 应 力
A3: 液 压 试 验 时 轴 向 最 大 组 合 拉 应 力         A4: 液 压 试 验 时 轴 向 最 大 组 合 压 应 力
:  试 验 压 力 引 起 的 周 向 应 力
注 3: 单 位 如 下 :        质 量: kg        力:N     弯 矩: Nmm     应 力: MPa

风 载 及 地 震 载 荷(变径段,自下向上编号)
        1(底截面)        1(顶截面)        2(底截面)        2(顶截面)        3(底截面)        3(顶截面)
操 作 质 量        24097.8        22808.2
最 小 质 量        18013        16723.4
压力试验时质量        21557.8        20268.3
风 弯 矩        5.711e+08        5.254e+08
Mca (I)        1.182e+08        1.092e+08
Mca  (II)         3.797e+08        3.658e+08
Mcw(I)        2.524e+07        2.321e+07
Mcw(II)        3.154e+08        2.933e+08
Mew        5.711e+08        5.254e+08
地 震 弯 矩        1.728e+08        1.636e+08
偏 心 弯 矩        5.396e+06        5.396e+06
最 大 弯 矩        5.765e+08        5.308e+08
垂 直 地震 力        0        0
应 力 计 算
11        78.48        42.26
12        1.77        3.12
13        6.66        21.13
22        1.33        2.29
31        98.10        52.83
32        1.59        2.77
33        2.04        6.49
[]t        183.80        183.80
B        157.46        157.46
组合应力校核
A1        83.365        60.2771
许 用 值        220.56        220.56
A2        7.98        23.42
许 用 值        117.38        117.38
A3        98.5577        56.5454
许 用 值        292.5        292.5
A4        3.63        9.26
许 用 值        171.50        171.50
        233.706        126.694
许 用 值        292.5        292.5
校 核 结 果        合格        合格
注 1: ij 中 i 和 j 的 意 义 如 下
i=1 操 作 工 况                         j=1  设 计 压 力 或 试 验 压 力 下 引 起 的 轴 向 应 力（ 拉 ）
i=2 检 修 工 况                         j=2  重 力 及 垂 直 地 震 力 引 起 的 轴 向 应 力（ 压 ）
i=3 液 压 试 验 工 况                   j=3  弯 矩 引 起 的 轴 向 应 力（ 拉 或 压 ）
[]t 设 计 温 度 下 材 料 许 用 应 力    B   设 计 温 度 下 轴 向 稳 定 的 应 力 许 用 值
注 2: A1: 操 作 工 况 下 轴 向 最 大 组 合 拉 应 力         A2: 操 作 工 况 下 轴 向 最 大 组 合 压 应 力
A3: 液 压 试 验 时 轴 向 最 大 组 合 拉 应 力         A4: 液 压 试 验 时 轴 向 最 大 组 合 压 应 力
:  试 验 压 力 引 起 的 周 向 应 力
注 3: 单 位 如 下 :        质 量: kg        力:N     弯 矩: Nmm     应 力: MPa


计 算 结 果:

地 脚 螺 栓 及 地 脚 螺 栓 座 :

基 础 环 板 抗 弯 断 面 模 数 (mm3)        1.19905e+09                基 础 环 板 面 积(mm2)        1.97845e+06
基 础 环 板 计 算 力 矩( Nmm)        18157.9                基 础 环 板 需 要 厚 度(mm)        27.22
基 础 环 板 厚 度 厚 度 校 核 结 果        合格
混 凝 土 地 基 上 最 大
压 应 力 (MPa)        3.23
地 脚 螺 栓 受 风 载 时 最 大 拉                         地 脚 螺 栓 受 地 震 载 荷 时 最
应 力 (MPa)        2.48                大 拉 应 力 (MPa)        0.88
地 脚 螺 栓剪应力(MPa)
地 脚 螺 栓 需 要 的 螺 纹                         地 脚 螺 栓 实 际 的 螺 纹 小
小 径 (mm)        42.1546                径 (mm)        50.046
地 脚 螺 栓  校 核 结 果        合格
筋 板 压 应 力 (MPa)        41.54                筋 板 许 用 应 力 (MPa)        95.24
筋 板 校 核 结 果        合格
盖 板 最 大 应 力 (MPa)        125.24                盖 板 许 用 应 力 (MPa)        147
盖 板 校 核 结 果|        合格

裙 座 与 壳 体 的 焊 接 接 头 校 核

焊 接 接 头 截 面 上 的 塔                        焊 接 接 头 截 面 上 的 最
器 操 作 质 量 (kg)        70146.7                大 弯 矩 (Nmm)        2.63609e+09
对 接 接 头 校 核                搭 接 接 头 校 核
对 接 接 头 横 截 面 (mm2)        104054                搭 接 接 头 横 截 面 (mm2)
对接 接 头 抗 弯 断 面 模 数 (mm3)        6.78435e+07                搭 接 接 头 抗 剪 断 面 模 数 (mm3)
对 接 焊 接 接 头 在 操 作                        搭 接 焊 接 接 头 在 操 作
工 况 下 最 大 拉 应 力 (MPa        32.22                工 况 下 最 大 剪 应 力 (MPa)
对 接 焊 接 接 头 拉 应 力                        搭 接 焊 接 接 头 在 操 作
许 可 值 (MPa)        132.336                工 况 下 的 剪 应 力 许 可 值 (MPa)
对 接 接 头 拉 应 力 校 核 结 果        合格                搭 接 焊 接 接 头 在 试 验
                        工 况 下 最 大 剪 应 力 (MPa)
                        搭 接 焊 接 接 头 在 试 验
                        工 况 下 的 剪 应 力 许 可 值 (MPa)
                        搭 接 接 头 拉 应 力 校 核 结 果

主 要 尺 寸 设 计 及 总 体 参 数 计 算 结 果

裙 座 设 计 名 义 厚 度 (mm)        16                附 件 质 量 (kg)        10313.3
壳 体 和 裙 座 质 量 (kg)        51566.3                保 温 层 质 量 (kg)        6185.23
内 件 质 量(kg)        3806.08                操 作 时 物 料 质 量 (kg)        4663.69
平 台 及 扶 梯 质 量 (kg)        2089.4                直 立 容 器 的 最 小 质 量 (kg)        70915.4
直 立 容 器 的 操 作 质 量 (kg)        79124

直 立 容 器 的 最 大 质 量 (kg)        240047                液 压 试 验 时 液 体 质 量 (kg)        165587
直 立 容 器 第一振 型自振 周 期 (s)        1.27                吊 装 时 空 塔 质 量 (kg)        62640.8
                        空 塔 重 心 至 基 础
                        环 板 底 截 面 距 离 (mm)        22773.3
                        地 震 载 荷 对 直 立 容 器 总 的
操 作 工 况 下 容 器 顶 部                        横 推 力 (N)        17484.3
最 大 挠 度 (mm)        71.6251                风 载 对 直 立 容 器 总 的
容 器 许 用 外 压 (MPa)                        横 推 力 (N)        113233
容 器 总 容 积 (mm3)        1.65587e+11                直 立 容 器 总 高 (mm)        52626
直 立 容 器 第二振 型自振 周 期 (s)        0.32                直 立 容 器 第三振 型自振 周 期 (s)        0.11
临界风速（第一振型）        6.50                临界风速（第二振型）        25.76
雷诺系数        4199338.39                设计风速        36.84
横 风 向 塔 顶 振 幅 YT1(mm)        23.155

裙座（3）中数据有问题：筋板块数少了一半，间距不对

需要全部数据才能运行符合你的设备

yj6946 发表于 2017-6-7 17:36
裙座（3）中数据有问题：筋板块数少了一半，间距不对

谢谢！！
