仪表电缆和仪表是如何连接的？

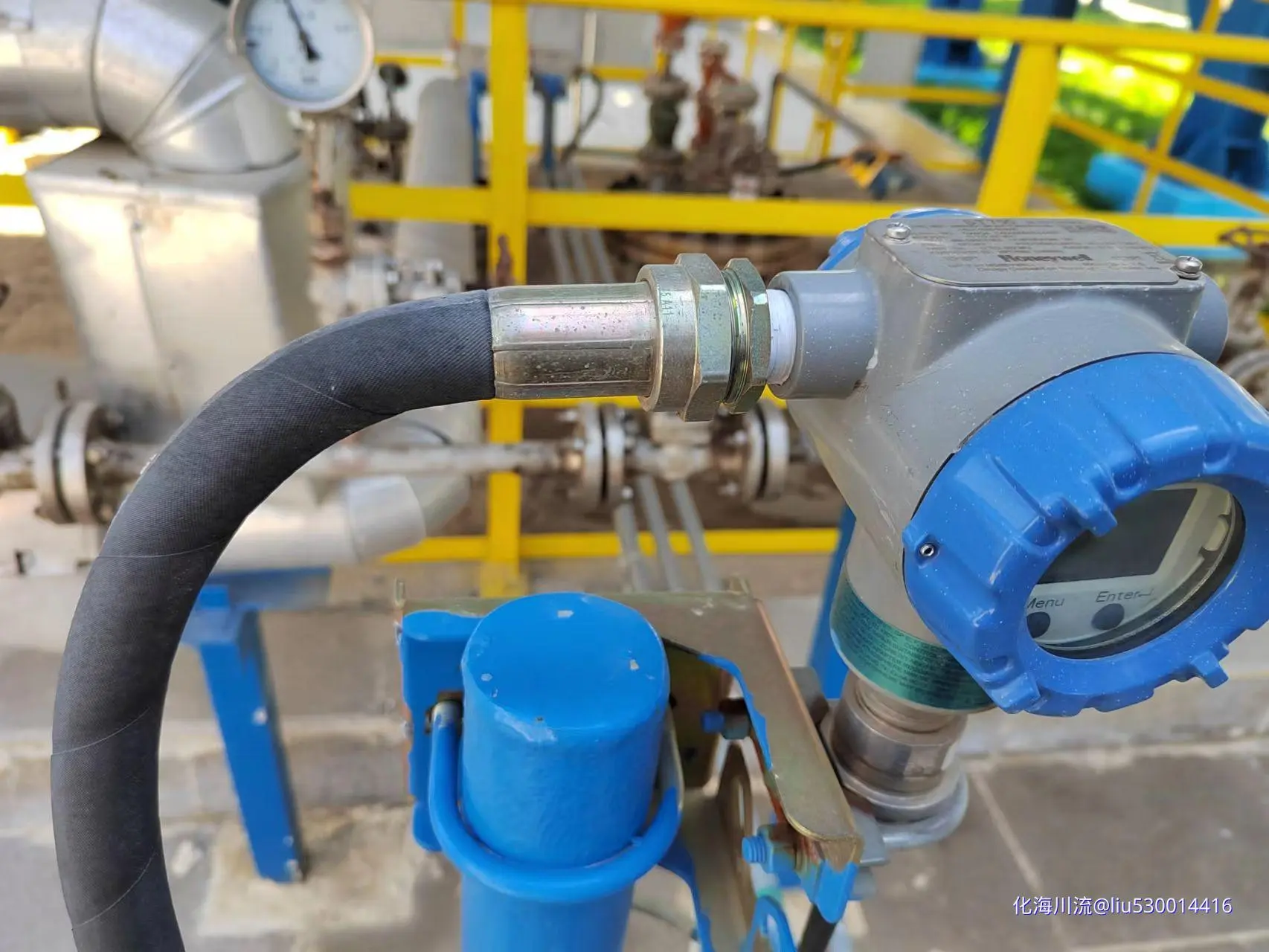

各位老师，我厂仪表电缆和仪表是通过一根防爆挠性管连接的？大家看看有问题吗？现在出现的问题是，仪表内有水汽。比如:切断阀反馈盒内，压力变送器内，流量计接线盒内，你们的是怎么连接的？求图，求现场图。

通常情况下，仪表电缆和仪表是通过插头、插座或接线端子等方式连接的。防爆挠性管通常用于保护电缆免受机械损伤和化学腐蚀。

如果仪表内出现水汽，则需要进行检修和维护。可能是由于连接不严密或者防护措施不到位导致的。建议进行检查并采取相应措施，例如更换密封件或增加防护罩等。

在连接电缆时，一般需要根据仪表的型号和规格使用适配的插头或接线端子，并正确接线。具体连接方式可能因仪表种类不同而有所差异，建议参考仪表的说明书或相关标准进行操作。

以下是一张典型的仪表电缆连接图示例：

.

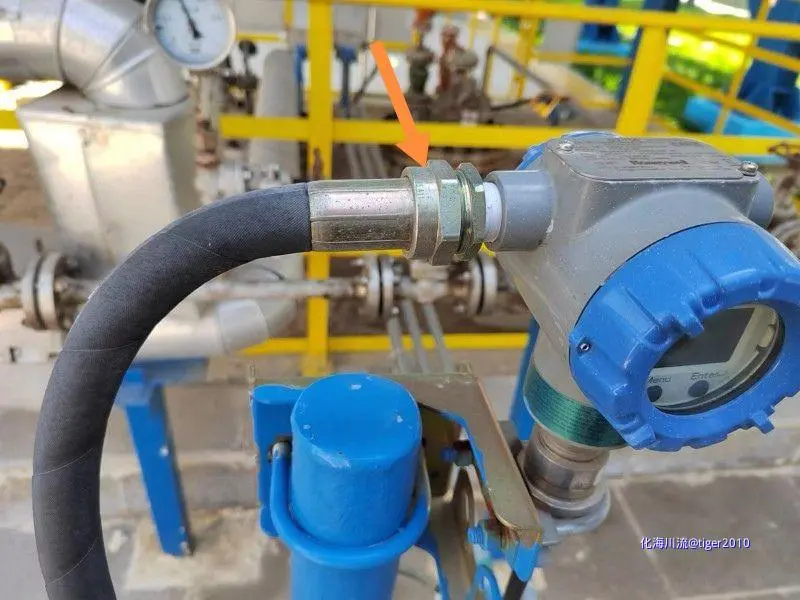

你图片里显示的这部分防爆挠性管连接，没啥大的问题，但箭头指的这个感觉没拧紧

穿电缆口处用防火泥封堵

lxc1163 发表于 2023-4-3 15:35
穿电缆口处用防火泥封堵

用防火泥堵得结果就是最后仪表盖打不开了。最好是加装一个防爆格兰头。

这样连接没问题啊，要检查的是接口处有没密封好。密封不严的话，其实也就是假防爆了。另外仪表本身的防爆等级或防护等级是多少的？会不会仪表本身封闭不严，空气湿度又大，造成有水汽呢？

都进水的话可能是桥架排水没做好

这种一般都会进水，特别是南方，因为穿线管和表的是通的，没有任何的密封；建议在表进线处增加接管式电缆密封接头

塞外部落 发表于 2023-4-3 16:02
这种一般都会进水，特别是南方，因为穿线管和表的是通的，没有任何的密封；建议在表进线处增加接管式电缆密 ...

有图吗，什么样子

防爆挠性管的用途是电缆穿线保护使用，但是防水性能不及防爆格兰密封接头，所以在户外或仪表有液态气体情况下，就算已经安装好防爆挠性管的情况下，也必须安装防爆格兰头，防爆格兰头的密封、防水、固定位置效果更佳。

防爆挠性管不是起防爆作用，表头有水汽说明电缆锁紧没有做好。

防爆挠性管与仪表之间，应按相关规范以及图集12D401-3等的要求，安装好具有电缆夹紧组件的电缆密封接头，或设置隔爆型的电缆引入装置。
防爆挠性管由低向高与仪表进行连接，其与仪表间必须采用带隔爆的夹紧组件或专用的电缆引入装置，是仪表防水和隔爆的关键。
防爆挠性管与电缆保护钢管的连接处，以及防爆隔离密封盒内的封堵，更多的是仅起到防止管内传播火焰以及保护电缆的作用，无法避免仪表进水。

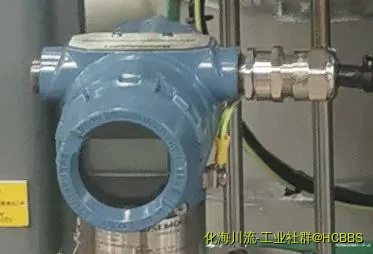

这种挠性管和表中间加上接管的防爆密封接头~

学习了，谢谢大家的无私分享
！

绕性管接头与仪表连接处有没有橡胶圈 上紧接头会挤压橡胶圈与线缆形成密封的 没有的话可以加一个带橡胶圈的转接头

港城吴彦祖 发表于 2023-4-6 18:18
绕性管接头与仪表连接处有没有橡胶圈 上紧接头会挤压橡胶圈与线缆形成密封的 没有的话可以加一个带橡胶圈的 ...

仪表接口为NPT(F)1/2''，没见橡胶圈，这种NPT接口是采购挠性管时，橡胶圈让挠性管带吗？

用铠装电缆，用双密封格兰。

排水三通、防爆密封接头

刘宁_DoZDF 发表于 2023-4-7 14:16
用铠装电缆，用双密封格兰。

这种成本是高点，但是防水效果还是很明显的

liu530014416 发表于 2023-4-7 08:51
仪表接口为NPT(F)1/2''，没见橡胶圈，这种NPT接口是采购挠性管时，橡胶圈让挠性管带吗？

估计施工时 都被扔掉了
