ASME设计求助！PVElite中壳体接管建模发生错误如何解决？

WallaceLee · 发表于 2020-7-22 11:40:34

加入五千万化工人社群

您需要登录才可以下载或查看，没有账号？注册

x

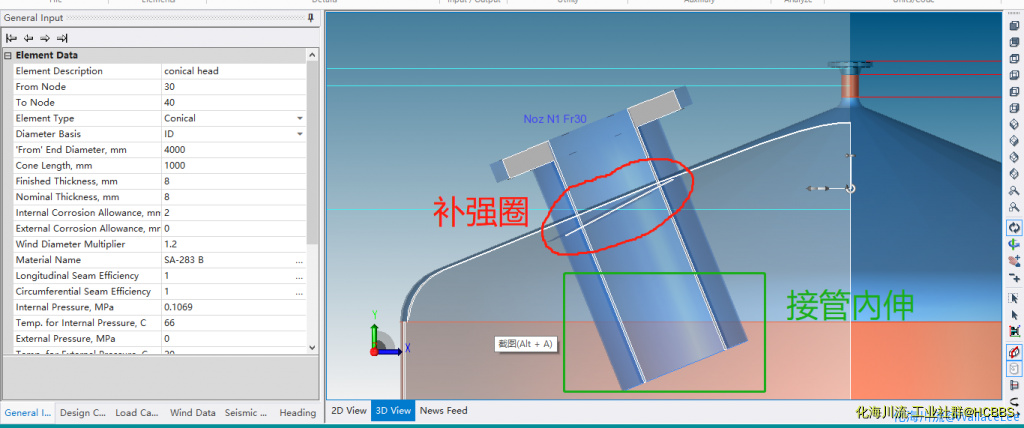

如图所示，在容器的锥壳上插入一个带有补强圈的平齐接管（用于人孔的接管），设置成外伸长度为150mm，内伸长度为0。

但是在图中发现了两个错误：
1.图中接管内伸了一定长度，但是在接管信息设置”Projection inside"内伸长度输入的值明明为0。

2.图中的补强圈没有贴紧锥壳的外壳表面，反而位于锥壳内部。

求助：
如何更正才能使图像区域中的建模模型显示正确？望大神指点！！！

谁的子弹在飞 · 发表于 2020-7-22 12:45:34

锥体上显示不上补强圈不理会，只要尺寸输入正确即可，重要的是看计算书中的信息，没有错误就行

WallaceLee · 发表于 2020-7-22 13:55:21

谁的子弹在飞发表于 2020-7-22 12:45
锥体上显示不上补强圈不理会，只要尺寸输入正确即可，重要的是看计算书中的信息，没有错误就行

是嘛。。那为什么在圆筒形壳体上的接管看起来都挺正常的呢

liuqiushi6910 · 发表于 2020-7-29 16:55:24

模型显示在锥壳上会有偏差，只要数值填的正确，计算就没有问题。

WallaceLee · 发表于 2020-7-30 08:16:16

liuqiushi6910 发表于 2020-7-29 16:55
模型显示在锥壳上会有偏差，只要数值填的正确，计算就没有问题。

感谢您的回复

海风好 · 发表于 2021-3-28 10:31:38

不清楚

QUYANHUA · 发表于 2021-3-31 15:33:45

In many cases PVELite 3D graphy or calculation may be incorrect. In this ccase you shall raise SR (Support Request) to PVELite technical support to seak help, but you shall be a valid licensed user.
