【海川大家谈】BIM技术在石油化工领域应用究竟有哪些问题？

5月17日，大连长兴岛，恒力炼化2000万吨/年炼化一体化项目正式竣工，作为被国家发改委列为“推进东北老工业基地振兴三年滚动重点推进项目”的工程，这一“大型石化炼油装置终于迎来投产开车。

项目其中，130万吨/年C3/IC4混合脱氢装置，将用于生产高纯度的聚合级丙烯、富异丁烯和脱氢尾气，是恒力石化2000万吨/年炼化一体化项目中承上启下的重要一环。这座超大体量的超级混合脱氢装置由中建安装工程有限公司承建。

130万吨/年C3/IC4混合脱氢装置的施工时间紧任务重，从进场至交工，时间只有16个月。施工工艺也迎来“大考”，项目经理李敬贤介绍，工程难度在于高温反应管道要求作业极度严密，一旦发生介质泄漏引发燃爆，后果不堪设想；繁重的交叉任务、狭窄的施工空间、数十米的高处作业都让这场战役更加艰苦。

凭借在石化领域40多年的深耕基础，中建安装扎实推进工程建设。

一座4000平米预制厂车间首先拔地而起——它承担着管道入场验收、除锈防腐，管道下料，组对焊接，检测等一系列安装前期工作。

相较于用传统方式在户外大规模搭建脚手架、竖起繁复钢结构所带来的高成本和安全压力，提前在生产车间完成管道、钢架构的模块化施工，再到现场进行组接，整个流程井然有序，安全高质，还能较大程度避免天气带来的不良影响。

另一件提效法宝，是BIM技术的应用。李敬贤介绍，本次混合脱氢装置的大部分方案都由BIM首先建立三维模拟效果，帮助队伍迅速明确“路线图”和“时间表”。通过建模还可以预知，并及时对施工中可能出现的碰撞进行修改。

技术创新也发挥了重要作用。项目技术负责人王厚义介绍，项目积极鼓励大家大胆创新，解决一线生产难题。总重600余吨、全长24.6米的产品气压缩机，是混合脱氢装置的主要动力源，在对压缩机找正、无应力配管的过程中，对控制底板水平度、就位精准度、同轴度的要求极高。老方法完全行不通，王厚义便带领技术人员、作业工人集思广益，他们加班画图纸，几乎不眠不休，最终成功采用止推器帮助就位，他们还自制了抗劳性表架来调节压缩机的同轴度。

石化装置施工，安全生产也是至关重要。高空作业、机械伤害是石化施工的主要风险点，主抓安全生产的项目执行经理朱磊介绍说，场地上不仅有6名安全员按照“划分片区，轮流值班”保证安全无空档期，项目部还编制了安全交底制度，包括工人入场教育，安全早、晚班会活动。“这次施工，中建安装未发生一起安全事故，就是我最漂亮的成绩单。”朱磊说。

一个个小细节，让项目最终赢得成功。管道作为石化工程的重要纽带，起到连接设备、运输介质的作用。对工程质量的把控，项目工作人员一丝不苟，即便工期紧张，在高温管道的焊接中，也会要求为焊工搭建防风棚保证作业质量，并对每个焊口做相关检测。使用了不锈钢焊缝的核心技术后，在大连恒力石化项目中，中建安装从未出现过因焊缝质量而停工修补的情况。

在李敬贤看来，作为独立总承包方，单独完成如此大体量的混合脱氢装置，不仅是难能可贵的练兵机遇，也为承接更大项目铺下坚固基石。有关负责人介绍，未来，中建安装将进一步拓展海外市场，挺进产业高端区域和主流市场，做大做强“中建安装石油化工这一主业。

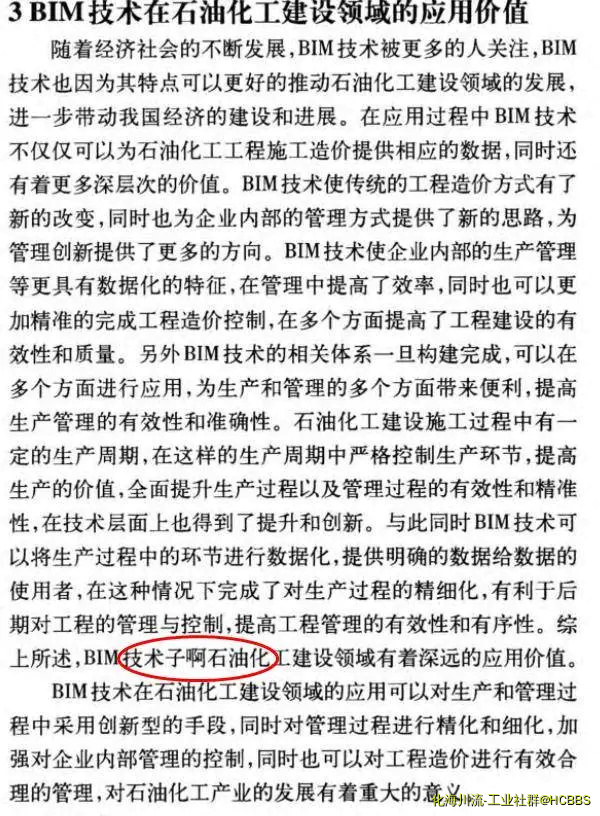

BIM在钢结构框架设计、计算和深度预制安装方面有优势，但对工艺管线的三D设计和材料计量、预制，电仪系统等可能做不到那个深度，毕竟材料代码库就无法建立。化工装置的数字化还是要靠PDS 或PDMS。

智者明 发表于 2019-7-25 21:25
BIM在钢结构框架设计、计算和深度预制安装方面有优势，但对工艺管线的三D设计和材料计量、预制，电仪系统等 ...

您的意思是管道材料种类比钢结构更多吗？

大数据时代

是不是编码数据其实不是问题呢

主要还是钢结构，别的系统用的还少。

沙漠里的游鱼 发表于 2019-7-25 22:37
您的意思是管道材料种类比钢结构更多吗？

大数据时代

化工行业结构建模现在还是TEKLA 。

RedLee_ZZHI 发表于 2019-7-26 01:20
化工行业结构建模现在还是TEKLA 。

tekla建曲面是不是很难

BIM呵。
玩过Revit，那东西也不是那么简单。

沙漠里的游鱼 发表于 2019-7-25 22:37
您的意思是管道材料种类比钢结构更多吗？

大数据时代

管道材料种类比钢结构材料多N个级数，不仅是指管道材料、材质本身，附属在管道上的阀门、法兰、弯头、三通、短节、螺栓螺母.....,都有很多很多....

智者明 发表于 2019-7-26 09:01
管道材料种类比钢结构材料多N个级数，不仅是指管道材料、材质本身，附属在管道上的阀门、法兰、弯头、三 ...

在外行看来很有道理 但在内行看来 只能用呵呵
