关于工艺流程图上仪表位号的表述

ohayao · 发表于 2018-12-17 18:30:36

您需要登录才可以下载或查看，没有账号？注册

x

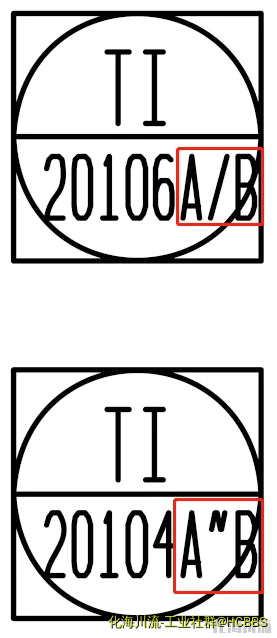

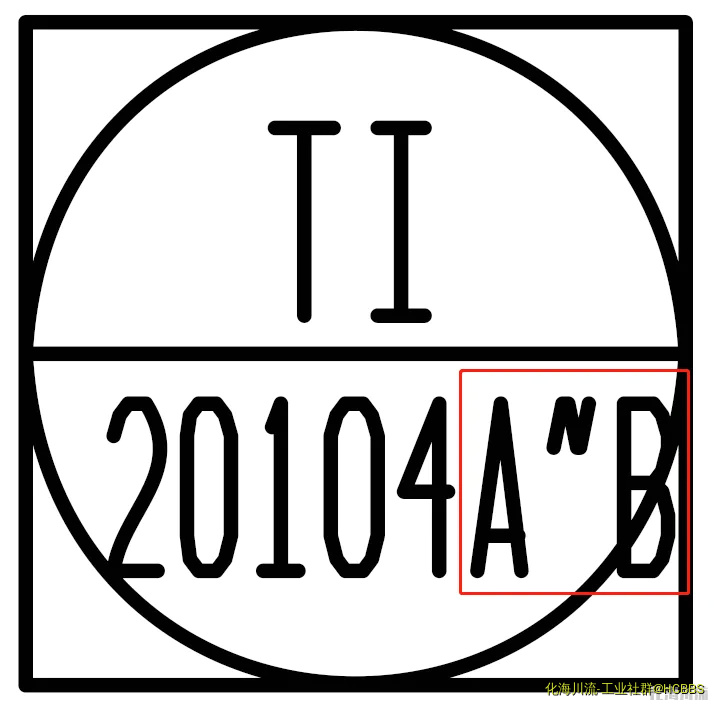

如图，今天看到流程图上仪表位号这么表述的，就没看明白什么意思。

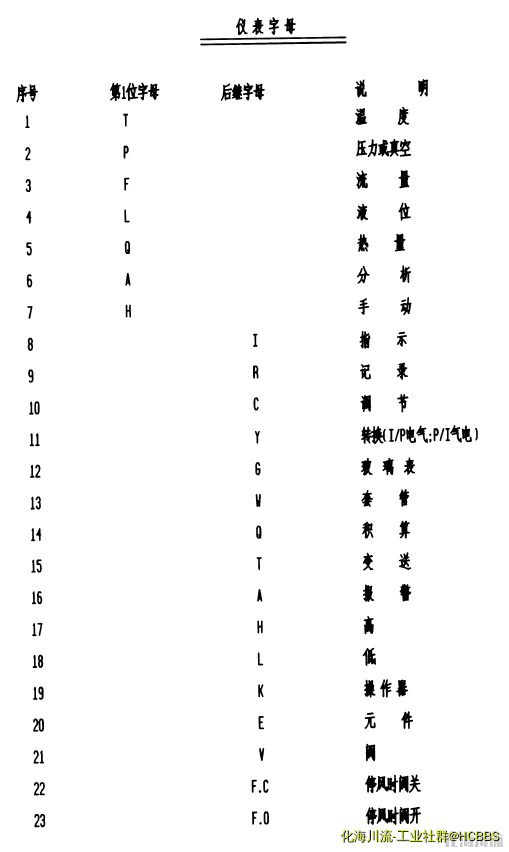

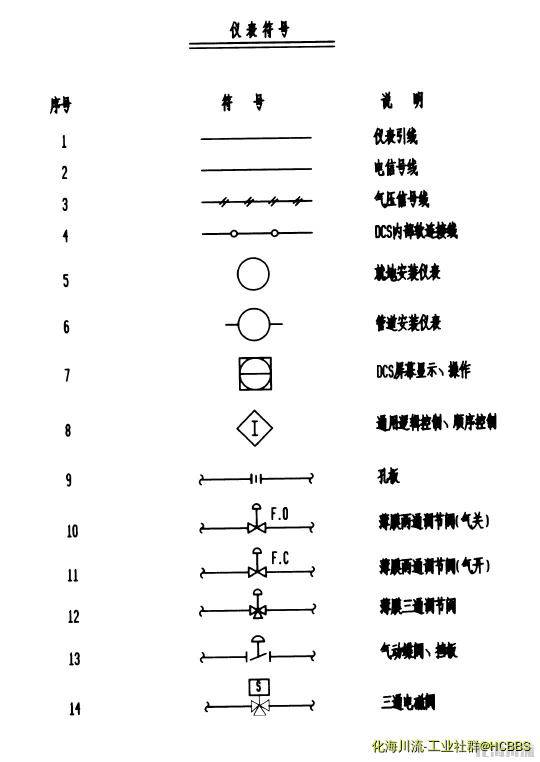

查了目录页没查到相关图例。
各位大神，谁懂呀？
