B型盖轴耳计算方法

Jade-li · 发表于 2018-3-14 15:01:33

您需要登录才可以下载或查看，没有账号？注册

x

在现行的人孔标准中，关于B型盖轴耳尺寸的计算有具体方法啊？

林亮亮 · 发表于 2018-3-15 08:37:43

楼主问的应该是法兰轴耳，确定轴耳与法兰横向接触位置再将接触线逆时针转120度即可确定法兰轴法兰轴耳下端线的位置。

Jade-li · 发表于 2018-3-27 08:43:06

林亮亮发表于 2018-3-15 08:37
楼主问的应该是法兰轴耳，确定轴耳与法兰横向接触位置再将接触线逆时针转120度即可确定法兰轴法兰轴耳下端 ...

是法兰轴耳，写错了的，法兰轴耳成型后，下端应该是个30°

林亮亮 · 发表于 2018-3-27 16:28:31

Jade-li 发表于 2018-3-27 08:43
是法兰轴耳，写错了的，法兰轴耳成型后，下端应该是个30°

法兰轴耳不存在30度的问题。

Jade-li · 发表于 2018-3-30 09:28:30

林亮亮发表于 2018-3-27 16:28
法兰轴耳不存在30度的问题。

错了错了，我想知道的就是盖轴耳的尺寸，HG/T21518中盖轴耳有两种形式，一种A型，一种B型，A型尺寸基本能够确定，B型盖轴耳的尺寸不容易确定。

fuchong2009 · 发表于 2018-5-31 17:18:07

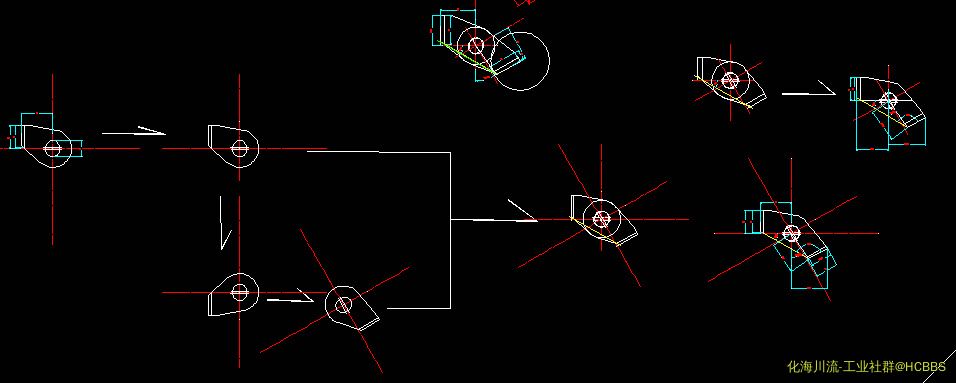

B型轴耳的确定，如图步骤：

轴耳

zhangjuhua · 发表于 2018-5-31 23:46:02

fuchong2009 发表于 2018-5-31 17:18
B型轴耳的确定，如图步骤：

厉害，不是有标准图或施工图吗，还要自己画啊

yechao25038 · 发表于 2018-6-1 08:56:19

有施工图的。
