第二节
管件在管道系统中起着改变走向、改变标高或改变直径、封闭管端以及由主管引出支管的作用。在石油化工装置中管道品种多,管系复杂,形状各异、繁简不同,所采用的管件品种、材质、数量也就很多,选用时需要考虑的因素也很复杂。
    管件的主要品种有弯头、异径管、三通、四通、加强管嘴、管帽、螺纹短节等。常用材料有普通碳素钢、合金钢、不锈钢等。
管件的用途

管件名称

用途
活接头

弯头

三通、四通

异径管

管帽、丝堵
直管与弯管的连接

改变走向

管路分支

改变管径

封闭管端
管件的选择
管件的选择是指根据管道级别、设计条件(PT)、介质特性、材料加工工艺性能、焊接性能、经济性以及用途来合理确定管件的温度-压力等级和管件的连接形式。
    实际工程设计中,具体根据工程项目的管道器材选用规定、管道等级表以及管道布置要求选用管件的材料、压力等级、连接形式
和种类。
    管件的连接形式多种多样,相应的结构也有所不同,常用的有对焊连接、螺纹连接、承插焊连接和法兰连接四种形式。
法兰及紧固件
管道法兰是工业管道系统最广泛使用的一种可拆卸连接件,法兰及其紧固件包括法兰本身和起紧固密封作用的螺栓螺母和垫片。由这三部分组成的可拆卸连接件整体是管道的重要环节,法兰连接密封不好很容易造成物料的泄露,而泄露的原因除施工不良等因素外,正确选用法兰及其紧固件也很关键。
     本节将着重介绍法兰类型及其安装与使用。
法兰的种类
    管道法兰按与管子的连接方式分成以下五种基本类型:螺纹、对焊、承插焊和松套法兰。
螺纹法兰:
平焊法兰:
承插焊法兰(同带颈法兰):
对焊法兰:
松套法兰:
法兰密封面
法兰密封面有宽面、光面、凹凸面、槽面及梯形槽面等几种。
宽面法兰:
光面法兰:
凹凸面法兰:
面法兰:
梯形槽面法兰:

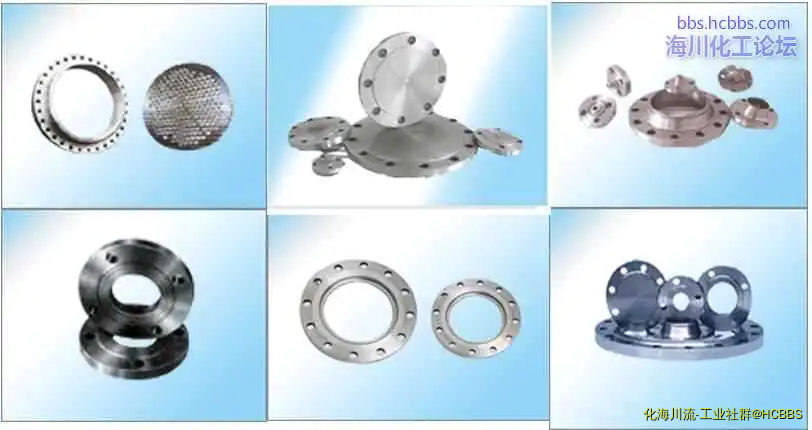

                                                                              法兰与法兰盖
螺栓和螺母


67.webp 68.webp


八角垫片

冲压弯头











煨弯管


                                                                              三通或四通

异径管

                                                                              碳钢高压弯头

                                                                              45o90o180o弯头
