国外主要品牌涡街流量计技术性能对比

       涡街流量计是基于卡门涡街原理进行测量的一种具有国际先进水平的流量计，由于它具有其他流量计不可兼得的优点，自20世纪70年代以来得到了迅速发展，据有关资料显示，现在日本、欧美等发达国家使用涡街流量计的比例大幅度上升，已广泛应用于各个领域，将在未来流量仪表中占重要地位，是孔板流量计最理想的替代产品。
       国内外仪表生产厂家大多数都在生产涡街流量计产品，其产品质量良莠不齐，尤其是我们国内状况更加混乱。国外几大流量计品牌由于技术开发能力强，各自研发了应用领域不同的涡街流量计产品。产品质量相对来说可靠和稳定。现在我们就根据各厂家公开的产品说明书列出的技术指标参数做一个展示。

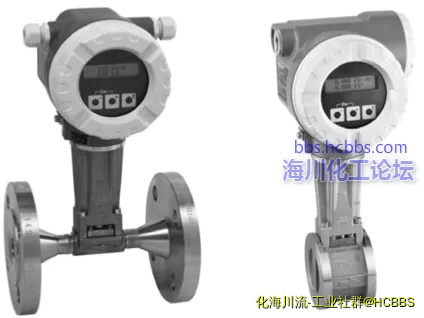

E+H涡街流量计

主要特点：流量计算器内置气体（天然气、蒸汽、其他气体）计算模块和修正模块。软件初始化设定，节约时间和成本。单台仪表完成饱和蒸汽或液体的质量流量测量。

主要技术指标：

① 测量口径：法兰型DN15~DN300，夹持型DN15~DN150

② 介质测量初始点：

③ 介质测量最大值：液体为V =9m/s

                                                                                 气体和蒸汽 参见下表

公称直径	最大流速
标准型：DN15 R型： DN25 ＞DN15 S型：DN40 ＞＞DN15	46 m/s或 Mach 0.3(1马赫的0.3倍，取较小者)
标准型：DN25 DN40 R型：— DN40＞ DN25            — DN50＞ DN40 S型：—DN80＞＞ DN40	75 m/s或 Mach 0.3(取较小者)
标准型：DN50--- DN300 R型：— DN80＞ DN50            —公称直径大于DN80 S型：—DN100＞＞ DN50 —公称直径大于DN100	120 m/s 或Mach 0.3(取较小者) 标定范围：≤75 m/s

④测量误差：液体——（Re>20000）<±0.75%R

                                           （Re：4000~20000）<±0.75%F.C

                           气体/蒸汽——体积流量

（Re>20000，且V<75m/s）<±1.0%R

                                                   （Re：4000~20000）<±1.0%F.C

质量流量（饱和蒸汽）

——介质流速20~50m/s、T>150℃时

<±1.7%R，分离型仪表为±2.0%R（Re>20000）

<±1.7%F.C，分离型仪表为±2.0%R（Re4000~20000）

——介质流速10~70m/s、T>140℃时

<±2.0%R，分离型仪表为±2.3%R（Re>20000）

<±2.0%F.C，分离型仪表为±2.3%R（Re4000~20000）

质量流量（过热蒸汽及其他气体，包括空气、天然气。需外配置精度为0.15%的压力变送器）

<±1.7%R，分离型仪表为±2.0%R（Re>20000且过程压力<40bar）

<±1.7%F.C，分离型仪表为±2.0%R（Re4000~20000q且过程压力<40bar）

<±2.6%R，分离型仪表为±2.9%R（Re>20000且过程压力<120bar）

<±2.6%F.C，分离型仪表为±2.9%R（Re4000~20000q且过程压力<120bar）

⑤重复误差：读数值的±0.25%

⑥反应时间：漩涡频率为10Hz滤波时间相关系数设置为0S时，响应时间为200mS

⑦环境温度影响：整个量程段（4mA~20mA）——平均温度0.05%/10K，max0.6%

                                                                    整个温度测量范围内（-40℃~80℃），max0.6%

⑧介质温度范围：标准型——  -40~+260℃

                             高/低温型—— -200~+400℃

SIERRA多参数涡街质量流量计



主要特点：工业领域的第一台多参数涡街质量流量计。是世界上唯一提供五种过程变量输出的涡街流量计。提供插入式大口径大流量测量（唯一）。流量计算器内置气体（天然气、蒸汽、其他气体）计算模块和修正模块。

主要技术指标：

①测量口径：法兰型DN15~DN200，夹持型DN25~DN100，插入式>DN50

②介质测量初始点：液体0.3m/s，气体3m/s。（DN25~DN100，Re：5000）

                                                                                              （DN150，Re：10000 ）

                                                                                              （DN200，Re：15000 ）

③介质测量最大值：液体9.14 m/s，气体91. 4 m/s（DN25~DN100，Re：5000）

                                                                                                    （DN150，Re：10000 ）

（DN200，Re：15000 ）

④测量误差：——体积流量

                         管道式（240系列）

液体     30∶1范围以内，±0.7%R （公称浮动率已经规定，获得精确的浮动率取决于管道尺寸和流体）

气体（含蒸汽）      30∶1范围以内，±1.0%R （公称浮动率已经规定，获得精确的浮动率取决于管道尺寸和流体）

插入式（241系列）

液体     30∶1范围以内，1.2%R （公称浮动率已经规定，获得精确的浮动率取决于管道尺寸和流体）

气体（含蒸汽）     30∶1范围以内，±1.5%R （公称浮动率已经规定，获得精确的浮动率取决于管道尺寸和流体）

——质量流量：

管道式（240系列）

液体     30∶1范围以内，±1.0%R （公称浮动率已经规定，获得精确的浮动率取决于管道尺寸和流体）

气体（含蒸汽）      30∶1范围以内，±1.5%R （公称浮动率已经规定，获得精确的浮动率取决于管道尺寸和流体）

插入式（241系列）

液体     30∶1范围以内，±1.5%R （公称浮动率已经规定，获得精确的浮动率取决于管道尺寸和流体）

气体（含蒸汽）      30∶1范围以内，±2.0%R （公称浮动率已经规定，获得精确的浮动率取决于管道尺寸和流体）

温度——±1℃       压力——±0.4%F.C          密度——0.3%R（对于气体含蒸汽是0.5%R）

⑤重复误差：    体积流量       读数值的±0.1%

                              质量流量        读数值的±0.2%

                              温度——±0.1℃     压力——±0.05%F.C          密度——0.1%R

稳定性（超过12个月）

体积流量——忽略不计       质量流量——±0.2%R

温度——±0.5℃     压力——±0.1%F.C          密度——0.1%R

⑥响应时间：从1S到100S可调

⑦环境温度影响：（未有此指标）

⑧介质温度范围：标准温度传感器——  -200℃~+260℃

                             高温传感器——  -40℃~+400℃

罗斯蒙特涡街流量计



主要特点：唯一一家具有缩管型涡街流量计生产厂家。隔离式设计允许传感器在线更换。夹持型流量计配有校准环，确保流量计正确地与相邻管线中心对准。双头涡街流量计由两台完整的涡街流量计构成，，以提供具有两套独立的流量测量的一台精确的单个的流量计。

主要技术指标：

①测量口径：法兰型DN15~DN300，夹持型DN15~DN200

②介质测量初始点：（应用条件：雷诺数在管径15mm到100mm时最小为10000。

雷诺数在管径150mm到300mm时最小为20000）

液体0.22m/s，气体2.0m/s。（此数据随管径增大而增大）

③介质测量最大值：液体7.6m/s，气体76m/s。（对于双传感器型的气体和蒸汽的精度范围为30.5m/s）

④测量误差：液体——适合于雷诺数20000以上

                      数字和脉冲输出±0.65%R（口径DN150~DN300流量计的精度1.0%R）

                           气体和蒸汽——适合于雷诺数15000以上，最大流速满足范围（DN15~DN10067.06m/s，双传感器型30.5m/s）

数字和脉冲输出±1.35%R（口径DN150~DN300流量计的精度1.5%R）

⑤重复误差：±0.1%的真实流量

稳定性±0.1%超过一年的流量

⑥响应时间：0.2秒到250秒可调

⑦环境温度影响：数字和脉冲无影响，模拟输出±0.1%F.C        （-40℃~+80℃）

⑧介质温度范围：标准温度传感器——  -40℃~+232℃

                             扩展型传感器——  -200℃~+427℃

科隆涡街流量计



主要特点：具有一体化压力和温度补偿的两线制装置。宽量程比的流量测量范围

100:1。夹持式涡街流量计配有优化的对中环，旋转对中环可以将流量计

准确对中心，以消除流量计与管路之间的偏差。可选择有双测量系统的

流量计，它提供了双倍的测量功能和功能可靠性。

主要技术指标：

①测量口径：法兰型DN15~DN300，夹持型DN15~DN100

②介质测量初始点：液体0.4m/s，气体（含蒸汽）2.0m/s。

③介质测量最大值：液体10m/s，气体（含蒸汽）80m/s。

注：DN15最大测量值45m/s，DN25最大测量值70 m/s。（气体或蒸汽）

④测量误差：液体——适合于雷诺数20000以上±0.75%

                          气体和蒸汽——适合于雷诺数20000以上±1.0%

对于液体、气体和蒸汽，雷诺数介于10000和20000之间时，误差为±2.0%

⑤重复误差：±0.1%，稳定性在一年以内±0.1%

⑥响应时间：0秒到32秒可调

⑦环境温度影响：无数据

⑧介质温度范围：  -40℃~+240℃，-20℃~+430℃

测蒸汽第一了，测别的还要考虑现场工况，主要是现场震动大，就不能用

可以说说、国内的有那些比较好用的吗

王天师给楼主多少分都可以，但不能说内容不错啊。你对涡街还是有研究的。比如插入式涡街精度容易保证吗？连管道式都有难度何况插入式，从测量原理上讲，单点很难保证流速是有代表性的，何况一插之后对流场的干扰。再一说，量程比达到100:1的，估计只有电磁和质量有可能，涡街估计今生都难，这个是原理决定了。既然讲100:1，那肯定是在工业上有综合的应用价值，且有一定应用范围，更重要的是要有全量程的精度，如果测量出的很多都是些假波，到底是测量出了振动还是流量？我现在知道的量程比最大最可信的只有横河，其它国内国外的，先听他吹吧。

涡街，我只认横河

zxg.wylton 发表于 2017-1-4 23:37
王天师给楼主多少分都可以，但不能说内容不错啊。你对涡街还是有研究的。比如插入式涡街精度容易保证吗？连 ...

涡街进口的这杯一做不到哪个量程比,不现实

看了诸位的评论和意见，非常的感谢。这说明大家还是很关心涡街流量计在实际当中的应用，对有些问题抱有不同的看法和理解，通过表达这些看法使诸位从中学习，明辨疑惑，谢谢！
针对各位朋友的见解我做一下自己的意见陈述，还希望大家给予判断：
首先，上述列举的技术参数和技术特点是笔者如实陈述各品牌涡街产品的公开说明书，其数据的真伪只能是仁者见仁智者见智了，笔者无法定性数据的真实性。从私下里讲，我个人还是比较认可这些大品牌公司的，毕竟一个公司能发展到如今，信誉和品牌的口碑是公司的保证，公开的资料还是有说服力的，相信这些公司断不会为了夸张某些技术性能而惹上不必要的法律官司吧。其次，有些朋友质疑的流量量程比问题，我是这样看这个问题的：我们不能自己没有在实践当中应用过的东西就认为他不存在或者无法达到，因为我们每一个人的知识总是有限的。科学技术日新月异发展很快，新的知识、新的产品不断的涌现，有些新产品确实我们以前没有见过，甚至固有的思维阻碍了对新产品的接纳意识。举个简单的例子，说起孔板，搞流量计没有人不知的，应用了百年历史。在这百年当中，涌现出了基于差压原理的新产品层次不穷。说到差压原理流量计的量程比，我估计大多数的人都会说3：1或者10：1，但是要说到差压原理的孔板量程比达到100：1，有几个能相信。但你不相信并不代表就没有这种产品，斯派莎克GilfloILVA差压流量计最大量程比可达100：1就做到了。但是这种流量计由于价格很高，大多数企业没有应用，致使许多人并不了解。另外，还有的朋友谈了对涡街精度的看法。我们知道，除了极少数流量计，大多数流量计为了保证精度，对于流量计安装点的前后直管段距离都是有要求，甚至还要对管道的同心度、光洁度都有一定的要求。由于篇幅的问题，我们就不能列举和论证。总之，流量计测量是很复杂的，牵扯的学科和知识面很广，真心希望在海川这个平台大家共同学习、共同提高。

山野。_总统 发表于 2017-1-9 14:50
看了诸位的评论和意见，非常的感谢。这说明大家还是很关心涡街流量计在实际当中的应用，对有些问题抱有不同 ...

提醒：1、为了在中国市场竞争，进口大品牌也免不了入俗。不信你可以暗地了解，是不是很多都在说明书里吹，吹量程比就是一例。你不吹别人吹，只好都入俗。还有有些奇葩的精度等级也是这样折腾出来的。2、放心，流量计吹吹是不会惹官司的，至于为什么，请自己想。3、涡街原理决定了量程比不能太大。即使大，意义不会是根本性的，原理上也不是根本性突破。国内有厂吹量程比100:1，试问他用在了何种场合，如何证明用的是可以的？在非线性测出的数值有多少是可重复的可被认可的？在音速区耗费大量的能量是否值得并可信？我都有N种方案替代它，为什么还会硬要用涡街？4、斯派莎克吹的那个孔板，无非是根据流量范围自动调节孔径。也不是根本原理突破。听有厂家用过效果并不好，想想也是，一个弹簧在高温环境下反复动作：卡涩问题、时间响应问题、倔强系数稳定性等等居多因素，不到万不得已，我是不会用的。

马克。。。。。。。。。。。。。。。。。。。。。

等不到日落倾城i 发表于 2017-01-04 19:14
可以说说、国内的有那些比较好用的吗

迪元

zxg.wylton 发表于 2017-1-15 15:58
提醒：1、为了在中国市场竞争，进口大品牌也免不了入俗。不信你可以暗地了解，是不是很多都在说明书里吹 ...

张总，个人浅见，100:1的量程比是可以实现的，当然得有前提，如果说是液体，那当然是扯淡了。如果是蒸气呢，最低测1m/s，最高测100m/s。涡街量程比有好几个因素决定：1，得小流量测的低，需要优异的抗干扰性能。2，得测的到大流量，这个就需要传感器坚固——共振频率高，不会出现断裂现象。3，识别信号的电子线路频带得宽。至于如何保证精度，那里面的相关的东西就更多了，不一一阐述了。当然说量程比，那前提也是必须说整个量程精度是多少，不然就是耍流氓。

zxg.wylton 发表于 2017-01-04 23:37
王天师给楼主多少分都可以，但不能说内容不错啊。你对涡街还是有

专业，有深度！

zxg.wylton 发表于 2017-01-15 15:58
提醒：1、为了在中国市场竞争，进口大品牌也免不了入俗。不信你

有深度

on96 发表于 2018-07-10 15:42
张总，个人浅见，100:1的量程比是可以实现的，当然得有前提

有深度

等不到日落倾城i 发表于 2017-01-04 19:14
可以说说、国内的有那些比较好用的吗

国内的整个行业的认可度太低，你可以做一个吃螃蟹的，个人最认可横河！先不说精度、量程比什么的，nnd现场用个十多年就没见过正儿八经坏的！

其实我感觉不论国内过外的流量计你谁测量精度有 多高都是扯淡。只不过国外品牌比国内品牌的产品在稳定性上要好。另外外国大品牌对现场的环境要求高些。安装操作要专业些。置于精度不会有太大差别

qq_高盛宇吴工785785 发表于 2018-7-11 08:58
其实我感觉不论国内过外的流量计你谁测量精度有 多高都是扯淡。只不过国外品牌比国内品牌的产品在稳定性上 ...

此言差已！

楼上可以说说理由吗
