关于安放式接管，针对壳体母材层状撕裂UT探伤范围的设定

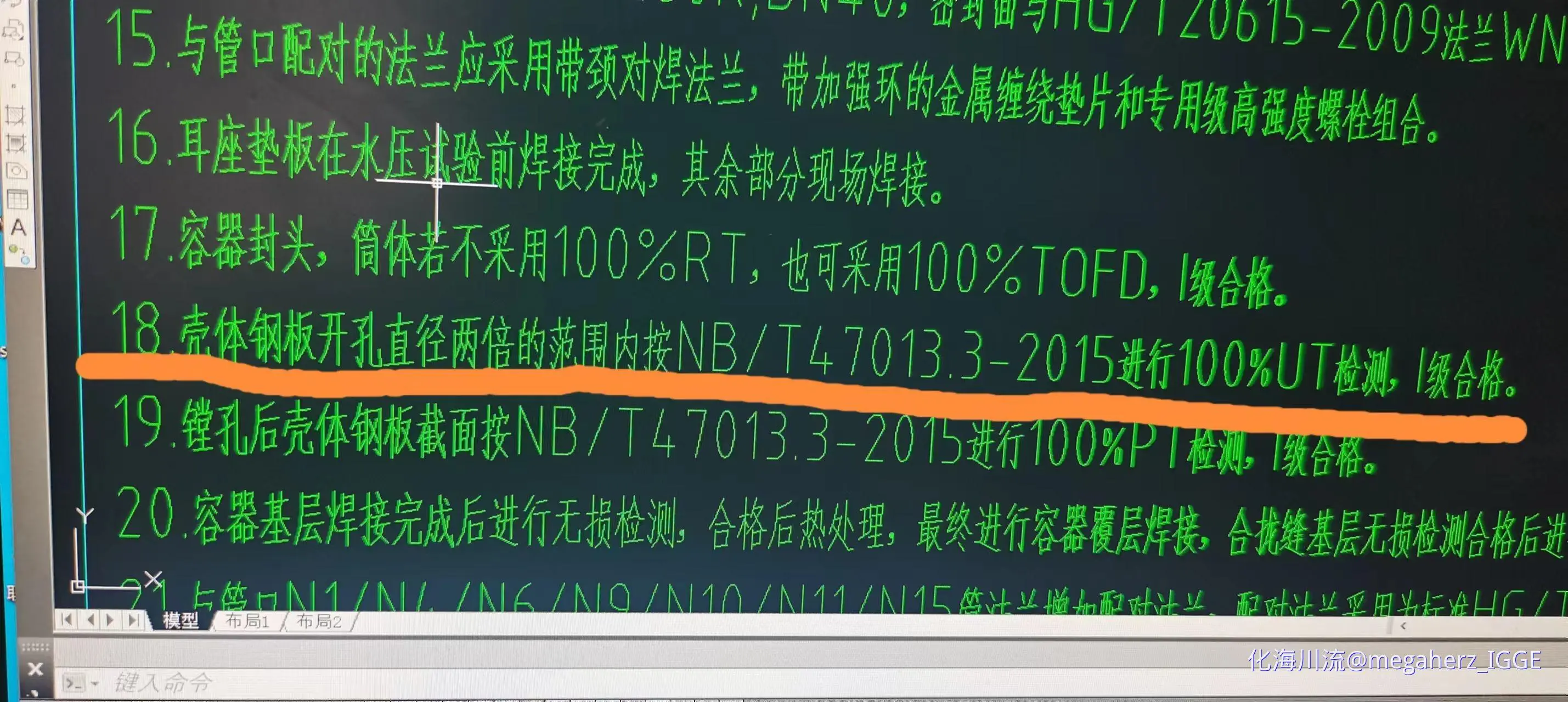

各位老师，看到微信公众号分享文章，如图按GB150.3附录D要求，安放式接管，考虑母材受焊缝收缩应力引发层状撕裂增加UT检测，但是图纸上要求UT检测为开孔周围2DOP是否不太合理？2DOP应该是对应开孔补强宽度B=2DOP，针对的是开孔开在主焊缝上，开孔补强范围内没有超标缺陷，保证开孔处壳体焊接接头系数设定的要求，但是安放式接管，受到焊接收缩应力导致母材分层撕开的风险区域应该只是在焊缝正下方的母材，出了焊缝区域，这种风险基本没有了，而开孔处2DOP范围远大于安放式焊缝最外圈，这样设定UT范围是否不太合理？网上看其他说法，有说UT比开孔范围稍大，我觉得应该到焊缝最外圈就可以了吧（可以加点余量），没必要整个2DOP都做UT吧？

根据你的描述，安放式接管中存在壳体母材层状撕裂的风险，因此需要进行UT（超声波检测）来检测缺陷。你提到图纸要求UT检测范围为开孔周围2DOP，但你认为这样的设定可能不太合理。

首先，理解2DOP的含义。2DOP是指开孔补强宽度B=2DOP，其中DOP代表开孔的直径。因此，2DOP范围是以开孔为中心的一个正方形区域，其边长为2DOP。这个范围相当于考虑了开孔处的周围区域，有助于确保开孔的稳定性和焊接质量。

然而，根据你的描述，焊接收缩应力导致的母材层状撕裂风险主要存在于焊缝正下方的母材区域，并且在焊缝区域外，这种风险基本上没有了。因此，你认为只在焊缝最外圈做UT就足够了，而无需整个2DOP范围都进行UT。

在实际工程中，对于安全性要求高的情况，往往会采取保守的方式来确保安全。因此，要遵循相关规范要求，并根据具体情况进行评估。如果你坚持认为只在焊缝最外圈做UT就足够了，你可以和相关技术人员或监管部门沟通，解释你的理由并寻求他们的意见。

请注意，以上回答仅代表个人观点，具体的UT范围设定应根据实际情况、规范要求和专业技术指导进行决定。
.

计算开孔补强时，2dop开孔补强区域焊接接头系数取1.0。考虑安放式接管开孔的轴向力，可能引起开孔补强范围2dop内筒体材料的撕裂。应在开孔划线前对此区域的筒体板材进行超声检测。

我接触的有些图纸确实有你所说的UT2倍开孔直径这一要求，往往也出现在人孔盖中心开孔的安放接头，至于，范围到哪里是合理的，我认为，既然这一面积都已经进入开孔补强的计算范围，这一范围的母材面积理论上已经看作承担一部分应力，既然比其他不开孔的地方多承担应力，那么，就应该涵盖进去。其次，因为所买的原材料钢板厂家都已经做过全面积UT，所以，这个UT应该是在开孔之后进行。

你对标准的引用也不对啊，GB150.3--D上说采用安放式接管，壳体开孔处的钢管截面上就无分层现象。。。。用老百姓话说安放式接管的焊缝就焊在壳体一“皮”上，要求是整个截面都参与进来，当然得要求不能有分层，那么根据开孔的二次应力作用范围也就我们常说的开孔补强范围，所以人家设计者要求是2倍开孔直径 用UT一点毛病没有。。

fuchong2009 发表于 2023-7-11 15:01
我接触的有些图纸确实有你所说的UT2倍开孔直径这一要求，往往也出现在人孔盖中心开孔的安放接头，至于，范 ...

我们实际都 是在壳体制造前 根据开孔排版图  就UT，否则，经过那么多工序就白干了，

wanlirn 发表于 2023-7-12 09:23
你对标准的引用也不对啊，GB150.3--D上说采用安放式接管，壳体开孔处的钢管截面上就无分层现象。。。。用老 ...

但是增加UT应该不是因为二次应力吧？如果是基于二次应力对母材引发层状撕裂增加UT，那嵌入式和插入式应该也要UT了，毕竟二次应力是开孔不连续自身产生的，不是焊接造成的；现在只是安放式要求UT，应该是基于安放式的焊缝收缩应力恰好垂直于壳体母材的分层缺陷引发撕裂，而不是基于二次应力吧？如果不是基于二次应力，那UT范围按理也不是跟二次应力范围2DOP挂钩吧？UT应该是考虑安放式焊接残余应力的作用范围吧？

megaherz_IGGE 发表于 2023-7-12 20:34
但是增加UT应该不是因为二次应力吧？如果是基于二次应力对母材引发层状撕裂增加UT，那嵌入式和插入式应该 ...

你理解 的有误，嵌入式的是整体锻件，谈不上分层。插入式的是全焊透的就是有分层因为是焊在起的一起受力。你想想  安放式的 焊缝  就焊在了 壳体的外皮，外皮，外皮上，发生弯曲应力或接管有扭矩时 会是怎么会情况 ，想像一下。

wanlirn 发表于 2023-7-13 08:16
你理解 的有误，嵌入式的是整体锻件，谈不上分层。插入式的是全焊透的就是有分层因为是焊在起的一起受力 ...

有点懂了，即使不考虑焊接应力的影响，开孔自身产生的应力集中或者接管处有弯矩也是有类似垂直母材层状缺陷，撕开的效果，类似羊角锤启钉子带着撕掉木头表面一层皮，是这个意思吧？
