化工工艺流程图怎么画的

sxf1028102800 · 发表于 2023-7-2 20:21:51

加入千万工业人行列

您需要登录才可以下载或查看，没有账号？注册

x

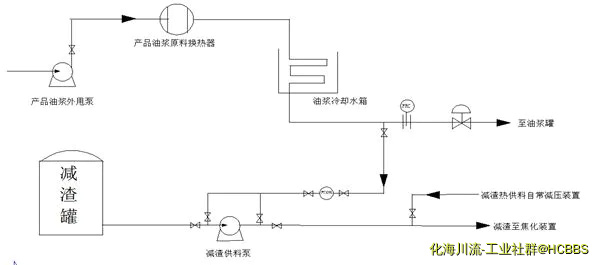

如上图，请问上图中的流程图是怎么画的？是在word中画出来的吗？如罐图形是在word中画出来的吗，谢谢

ckjrmwnwtz · 发表于 2023-7-2 22:22:03

上图中的流程图可以使用各种绘图软件来画，比如Microsoft Visio、AutoCAD、Adobe Illustrator等。这些软件都提供了专业的绘图工具和符号库，可以方便地绘制出复杂的工艺流程图。

对于简单的流程图，也可以使用Microsoft Word中的绘图工具来画。Word中提供了基本的形状和箭头等工具，可以满足一些基本的绘图需求。

至于罐图形，是否在Word中画出来取决于具体的情况。如果是简单的直线、矩形等形状，可以在Word中绘制。如果需要更复杂的图形，可以使用专业的绘图软件来绘制，然后将其插入到Word文档中。

希望能对你有所帮助！
.

河童_Y6TR4 · 发表于 2023-7-3 14:18:31

用cad画的，设置不同图层，再创建一些常用的块，属性块。就可以画了

qqgd · 发表于 2023-7-5 16:48:38

我感觉是用MS Visio 画的

lpsyb · 发表于 2023-7-6 06:12:02

用CAD画

wdh2010 · 发表于 2023-7-6 08:50:42

CAD是正宗的，速度快。

xinht1 · 发表于 2023-7-6 13:16:36

用什么画的都不重要，要知道为什么画图，要通过图纸表达什么样的技术条件或者要求，还有要表达到哪种深度也很重要，总结一下：为什么画图，画什么图，画到什么样，软件只是个辅助工具，用哪个都可以，当然用最节省时间的软件是最好的。

C60馃悕 · 发表于 2023-7-6 14:26:02

当前内容仅本帖楼主可见！

zhaoxiaodong · 发表于 2023-7-7 10:01:15

看字体像是VISIO，一般工程上用的流程图都是用cad画的

铁锅炖大鹅 · 发表于 2023-7-7 10:02:45

hnzc666 · 发表于 2023-7-7 11:26:21

推荐化工制图小软件 draw 也挺好用。

ZXY_ZVKP · 发表于 2023-7-9 20:37:44

画图的方式有n多种，就看你怎么用了，传统的专业的CAD，其它软件office系列都也能凑合
用

northwester · 发表于 2023-7-9 23:09:37

看着图片符号库箭头应该是CAD画图的，Word画简单图没问题，但是排版都一般，不如CAD效率高。

离心机制造

提示: 作者被禁止或删除内容自动屏蔽

pzhmotor · 发表于 2023-7-20 15:57:24

像是word中画的，而且是个新手，线头都没对中，还有出头。

一壶清茶_fRoaP · 发表于 2023-7-27 09:46:21

P&ID图简单的建议使用CAD画，图纸多的画用Autocad Plant 3d版本中的p&id功能画，方便统计管线、仪表、阀门，修改方便，用VISO等只能画简单交流的非专业的流程图。

yi1288 · 发表于 2023-7-29 15:46:22

学习
