图中仪表符号是什么意思

热血大哥 · 发表于 2022-7-3 10:45:44

您需要登录才可以下载或查看，没有账号？注册

x

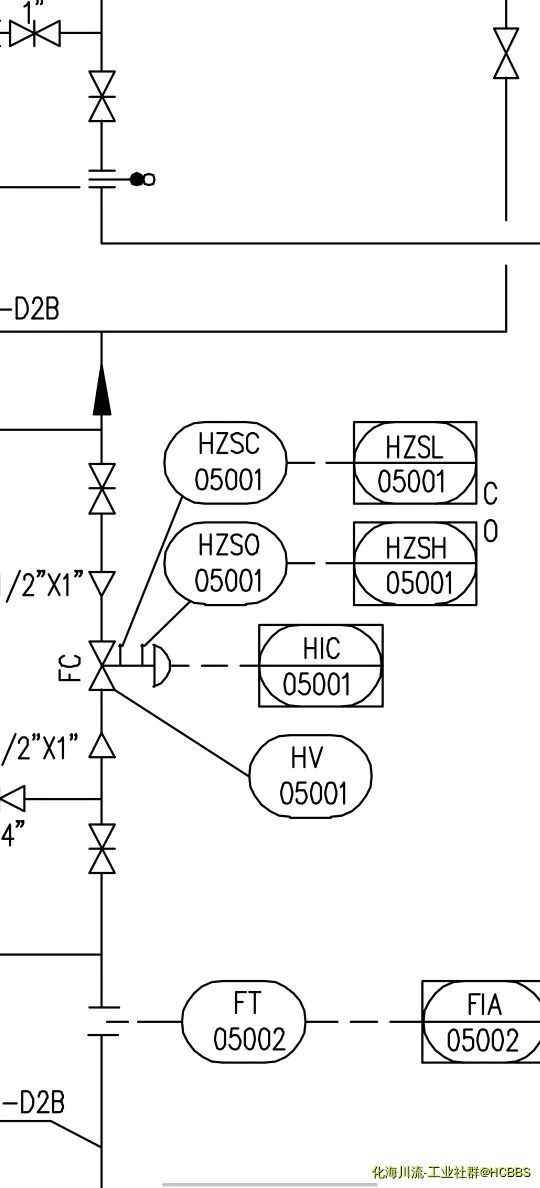

图中椭圆里HZSC、HZSO，矩形里HZSH、HZSL还有矩形外的C、O都是什么意思

fdemeng · 发表于 2022-7-3 10:56:41

HZSC限位开关，关位，HZSO限位开关，开位，HZSH是DCS开位指示、HZSL是DCS关位指示，矩形外的C、O代表关、开。

等候者 · 发表于 2022-7-3 11:08:11

学习

热血大哥 · 发表于 2022-7-3 15:12:32

fdemeng 发表于 2022-07-03 10:56
HZSC限位开关，关位，HZSO限位开关，开位，HZSH是DCS开位指示、HZSL是DCS关位指示，矩形外的C、O代表关、开。

好的，谢谢

buqingyun183327 · 发表于 2022-7-4 09:31:10

C应该是CLOSE，O应该是OPEN的缩写

liuyuqian · 发表于 2022-7-4 14:09:35

二楼回复很好。

但是在“HG／T 20505-2014 过程测量与控制仪表的功能标志及图形符号”中要求，Z在功能字母中第二位，标示为SIS仪表。
限位开关最好为ZSO/ZSC标志为好。

蟻戢 · 发表于 2022-7-5 09:27:02

开关反馈

wwwoop · 发表于 2022-7-5 14:02:16

同意二楼

濠梁知乐 · 发表于 2022-7-5 22:46:44

图中的字母Z不是在第二位，是第一字母的修饰词。HZ共同构成了被测或引发变量。

热血大哥 · 发表于 2022-7-8 20:38:42

fdemeng 发表于 2022-07-03 10:56
HZSC限位开关，关位，HZSO限位开关，开位，HZSH是DCS开位指示、HZSL是DCS关位指示，矩形外的C、O代表关、开。

那HZSH、HZSL这里的字母都是什么意思

无理数_BR9Dj · 发表于 2022-7-8 23:00:00

HZSL中H指的是手动控制阀，ZSL为阀全关回讯；相反ZSH就是阀全开回讯
HIC：手动控制模块（盘前常被叫做手操器控制器）
FT：流量测量变送器
FIA：流量显示报警，一般都有个低报或高报
FC：事故状态下阀全关

sdwjx · 发表于 2022-7-9 09:23:57

2楼正解

傻傻的跟班 · 发表于 2022-8-31 14:38:33

学习了
