安全阀出口设置

会游泳的鱼_RHTD · 发表于 2021-5-20 10:30:07

您需要登录才可以下载或查看，没有账号？注册

x

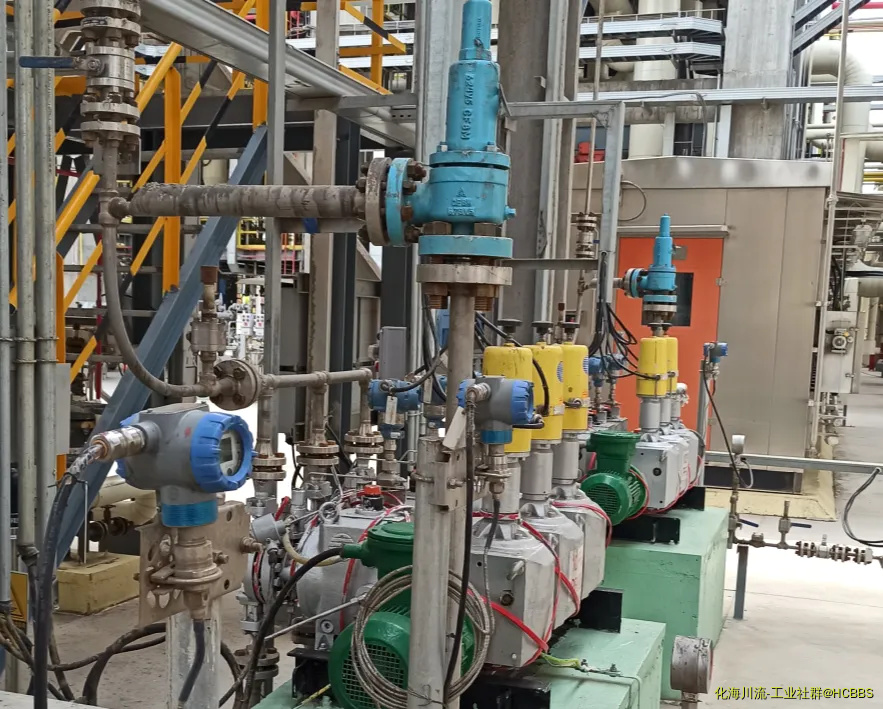

现场有几台催化剂的供料的泵，安全阀接到泵入口管道，出口变径变到小管径碰入口管道，这么安装合适吗

龙腾九天 · 发表于 2021-5-20 16:06:20

安装方式不合适。可以在主管上直接开口安装。

瓦特节能 · 发表于 2021-5-21 14:39:43

不适合，造成安全阀的背压和排放不畅

会游泳的鱼_RHTD · 发表于 2021-5-21 16:10:21

瓦特节能发表于 2021-5-21 14:39
不适合，造成安全阀的背压和排放不畅

是否因为出口连接管道不能影响安全阀的正常泄放

BeingWho · 发表于 2021-5-21 20:43:06

难道没有让设计院设计？切忌这种擅自进行的工艺变更，一旦此变更导致事故，当事人都要承担法律责任的，现在可是终身负责制。

dangli_456 · 发表于 2021-5-22 00:14:25

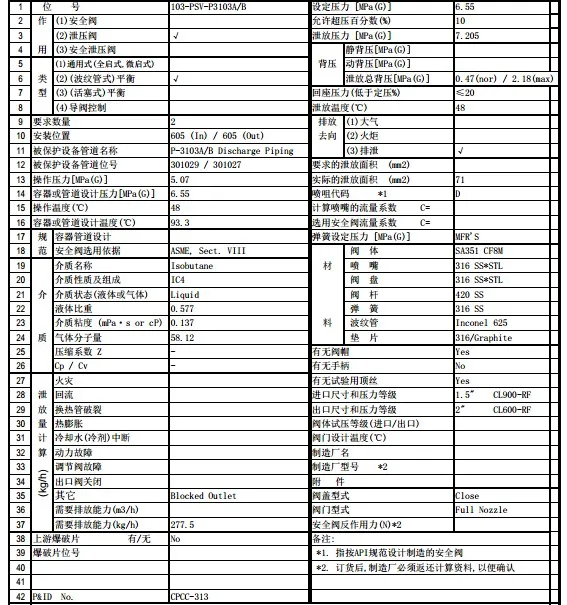

要看泵入口的压力，计算安全阀的背压，弹簧安全阀对背压有要求，不超过定压的百分之十。具体要求和计算公式见石油化工装置设计手册。

青青河边草_YBAS · 发表于 2021-5-22 08:28:19

出口的背压收到影响了啊

xlxuiin · 发表于 2021-5-22 16:09:03

介质为液相，不影响！

mysiner · 发表于 2021-5-23 14:54:37

按照安全阀安装规范来说这样不合适

奋斗的小鸟@upc · 发表于 2021-5-23 15:36:55

容积式泵，超压打回入口？

榕树下_eivS3 · 发表于 2021-5-25 09:57:47

看设计文件，或者是变更文件

辰曦启明 · 发表于 2021-5-25 10:25:56

没看懂安全阀的设置位置。安全阀接泵入口管道，安全阀出口又回到泵进口管道，那这个安全阀的设置是保护哪里呢？

sssaw · 发表于 2021-5-26 08:21:41

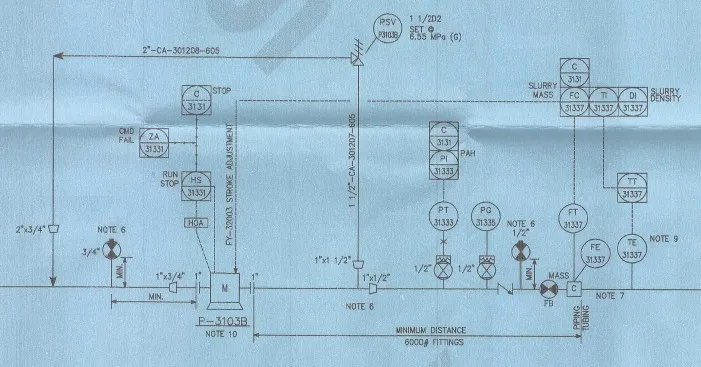

这个应该是容积式计量泵出口管道上的超压保护安全阀，安全阀出口应接至进口管道处；按图示这种安全阀出口缩小了，肯定是起不到安全泄放作用的；但根据经验，这套容积式计量泵的安全阀应该是选大了或者不是跟计量泵配套的，导致泄放口管径大于泵进口管。

nba4636412 · 发表于 2021-5-26 08:23:06

不合适

会游泳的鱼_RHTD · 发表于 2021-5-26 14:42:04

sssaw 发表于 2021-5-26 08:21
这个应该是容积式计量泵出口管道上的超压保护安全阀，安全阀出口应接至进口管道处；按图示这种安全阀出口缩 ...

我觉得应该是你说的，安全阀选大了最后导致泄放口管径大了，没办法只能缩径

jyz520 · 发表于 2021-5-27 08:37:23

往复式泵，安全阀出口接到泵入口阀阀前是没有问题的，我感觉是楼主没有拍清楚

发表于 2021-5-27 14:09:42

容积式泵接法没问题管道变细了肯定不行

飞驰 · 发表于 2021-5-27 22:07:59

各位可以看下相关设计资料，不要单纯的从外观、感觉和经验上去判断问题。

altpage · 发表于 2021-5-28 06:45:40

应该是安全阀设计过大，或者根本没有经过设计，直接利旧。这么一台小小的容积泵，超压泄放的流量实际非常小。

周流六虚 · 发表于 2021-6-16 08:26:13

安全阀起的是超压泄放的作用，而泵起的是增压的作用，安全阀设在泵前就起不了泄压的作用了，而且你安全阀出口又接入泵入口，没有压差安全阀怎么工作，楼主能大概画个流程图看看吗，可能我没理解你的意思。。
