[CAD] CAD制图软件中图形与世界坐标系不正交怎么办?

[复制链接]
1272 |2
海豚0.0VIP会员 VIP会员 | 显示全部楼层 |阅读模式       最后访问IP江苏省
头衔:  TA暂未设置

服务2亿工业人 [化海川流] 一键加入

您需要 登录 才可以下载或查看,没有账号?注册

x
在使用浩辰CAD制图软件绘制图纸的过程中,怎么才能在不旋转图形、不改变其坐标值的情况下,让图形与视图正交显示呢?接下来给大家分享一下CAD图形与世界坐标系不正交的解决办法吧!
CAD图形与世界坐标系不正交的解决办法如下:
1、首先打开浩辰CAD,在命令行输入快捷命令【UCS】后按回车键确认。

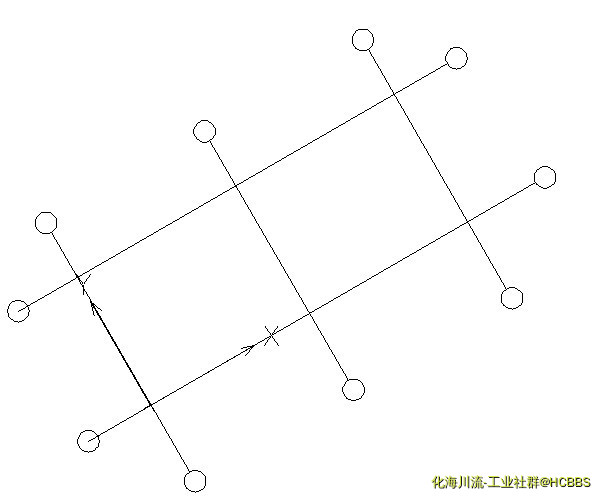

2、根据命令行提示指定 UCS 的原点或[(F)/命名(NA)/对象(OB)/上一个(P)/视图(V)/世界(W)/3(3)/X/Y/Z/Z (ZA)] <世界>,输入【3】后按回车键确认,使用三点定义一个新的用户坐标系(UCS)。如下图所示:
3、在命令行输入快捷命令【PLAN】后按回车键确认。
4、接着根据命令行提示输入选项[当前UCS(C)/UCS(U)/世界(W)]<当前>,输入【C】后按回车键确认。如下图所示:
5、【PLAN】命令显示指定用户坐标系(UCS)的XY平面的正交视图,而世界坐标系(WCS)与图形的相对关系并未改变。
6、【PLAN】命令是显示指定用户坐标系的(UCS)的平面的正交视图。并非真正旋转图形。
7、在视口内使用【PLAN】命令,不影响其他视口与模型空间的视图。
以上就是浩辰CAD制图软件中CAD图形与世界坐标系不正交的解决办法,希望对大家有所帮助~



发表于 2019-12-16 15:36:36

评分

1

查看全部评分

▲【百万次展示】行业宣传 加入18840911640

声明:

本站是提供个人知识管理及信息存储的网络存储空间,所有内容均由用户发布,不代表本站观点。

请注意甄别主题及回复内容中的联系方式、诱导购买等信息,谨防诈骗。

当前内容由会员用户名 海豚0.0 发布!权益归其或其声明的所有人所有 仅代表其个人观点,仅供学习交流之用。

本主题及回复中的网友及版主依个人意愿的点评互动、推荐、评分等,均不代表本站认可其内容或确认其权益归属,

如发现有害或侵权内容,可联系我站举证删除,我站在线客服信息service@hcbbs.com 电话188-4091-1640

天天快乐吧VIP会员 VIP会员 | 显示全部楼层       最后访问IP新疆维吾尔自治区
头衔:  TA暂未设置
谢谢分享



发表于 2019-12-16 19:30:09







Peterpaul彼得保罗
回复

使用道具 举报

谢谢分享



发表于 2019-12-16 20:53:16
