请问16Cr20Ni14Si2材料应该是Fe-8-1还是Fe-8-2

请问16Cr20Ni14Si2材料应该是Fe-8-1还是Fe-8-2，希望大神解答一下。在NB/T47014里面找不到。

希望有大神能帮我解说一下。

16Cr20Ni14Si2奥氏体型牌号不锈钢执行标准：GB/T 1221-199216Cr20Ni14Si2具有较高的高温强度及抗氧化性，对含硫气氛敏感，在600°C----800°C时有脆化倾向，适用于制作炉用构件。16Cr20Ni14Si2化学成分：碳 C ：≤0.20硅 Si：1.50～2.50锰 Mn：≤1.50硫 S ：≤0.030磷 P ：≤0.035铬 Cr：19.00～22.00镍 Ni：12.00～15.0016Cr20Ni14Si2力学性能：抗拉强度σb(MPa)：≥590条件屈服强度σ0.2(MPa)：≥295伸长率δ5：≥35断面收缩率ψ：≥50硬度：≤187HB

zh8989 发表于 2019-6-27 08:04
16Cr20Ni14Si2奥氏体型牌号不锈钢执行标准：GB/T 1221-199216Cr20Ni14Si2具有较高的高温强度及抗氧化性，对 ...

额，我主要想知道它的组别是Fe-8-1还是Fe-8-2，因为涉及到工艺评定的问题。如果是Fe-8-1的话可以用现有的工艺评定覆盖，如果是Fe-8-2的话，就要做新的工艺评定了。

它的材质和2520差不多，建议按照Fe-8-2。个人意见

309系到

zh8989 发表于 2019-6-27 09:37
它的材质和2520差不多，建议按照Fe-8-2。个人意见

好的，谢谢。

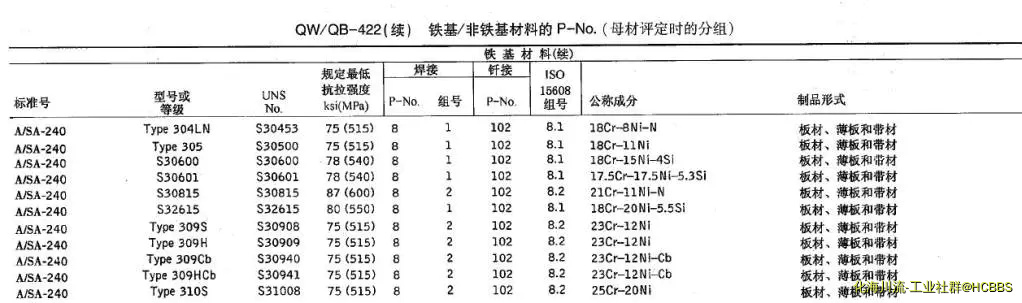

NB/T47014对于材料级别的规定是参照ASME标准的，在ASME Ⅸ卷中，S30908（309S,相当于国内的16Cr20Ni14si2 )是划到Fe-8-2组的，可以得出，如果要分组的话，这种材料应该也是划入Fe-8-2。
