超大开孔的开孔补强如何处理

zzzm · 发表于 2017-1-10 10:39:16

您需要登录才可以下载或查看，没有账号？注册

x

因为工艺使用的需要，一台换热器内直径1300，在壳程筒体上开700的孔，壳程压力-0.1MPa，开孔补强计算超出所有计算方法，设备结构又不能改，怎么做才能保证强度满足设备的使用？

谁的子弹在飞 · 发表于 2017-1-10 10:52:58

你的SW6应该升级了，现在最新版的可以计算。

谁的子弹在飞 · 发表于 2017-1-10 10:55:32

这不能计算吗

蓝天 · 发表于 2017-1-10 10:57:10

应该是没超出GB150的分析法范围吧，没到1300的0.9倍呢。

SDHZZXM · 发表于 2017-1-10 11:24:10

本帖最后由 SDHZZXM 于 2017-1-10 11:37 编辑

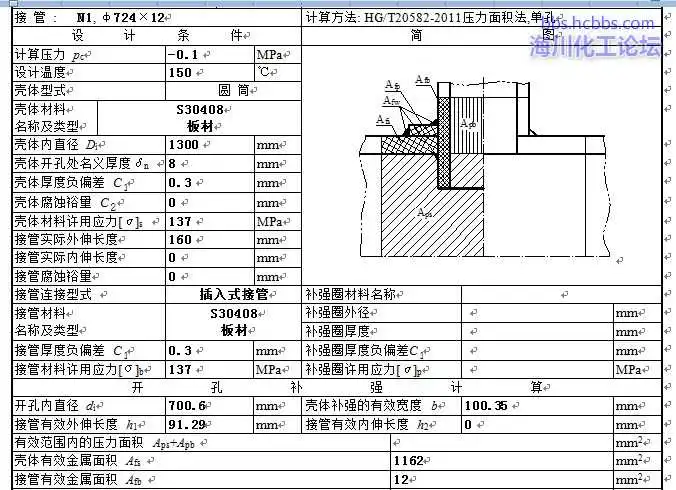

用SW6可以计算...压力面积法

SDHZZXM · 发表于 2017-1-10 11:37:14

蓝天发表于 2017-1-10 10:57
应该是没超出GB150的分析法范围吧，没到1300的0.9倍呢。

分析法仅用于内压...

蓝天 · 发表于 2017-1-10 11:53:39

SDHZZXM 发表于 2017-1-10 11:37
分析法仅用于内压...

疏忽，还真没注意。

血色晨曦 · 发表于 2017-1-10 11:59:30

GB150计算还算比较保守的，如果你可以找设计院进行有限元分析的话可以算算。

lhg115 · 发表于 2017-1-10 12:12:03

学习一下

斩妖除魔 · 发表于 2017-1-10 16:20:01

SDHZZXM 发表于 2017-1-10 11:37
分析法仅用于内压...

当量计算。同样计算厚度的情况下，外压面积比内压的小

ldx2008 · 发表于 2017-1-11 08:46:40

hg/t20582-2011也有大开孔补强的计算，看看能算不.

SDHZZXM · 发表于 2017-1-11 08:51:24

斩妖除魔发表于 2017-1-10 16:20
当量计算。同样计算厚度的情况下，外压面积比内压的小

对于大开孔可能不行...

lanlanhaogao · 发表于 2017-1-11 08:59:44

壳程上大开孔，无非是介质入口，用导流筒啊。加个DN1500，甚至1600的导流筒。话说回来，SW6好像也可以计算楼主所提的问题吧？

cuihongg@163.co

提示: 作者被禁止或删除内容自动屏蔽

林亮亮 · 发表于 2017-1-11 09:04:39

SW6该换了。

lvb001 · 发表于 2017-1-11 09:29:09

允许加内衬吗？如果可以的话，加内衬加1圈，否则可以考虑外衬圈

taozb · 发表于 2017-1-11 09:30:33

建议针对这样的大开孔，采用增加局部筒体厚度的整体补强方式，不采用补强圈补强。

shengtingyuyu · 发表于 2017-1-11 10:30:04

不太懂，学习一下

zjq1962 · 发表于 2017-1-11 15:12:36

分析计算法只适用于内压的条件，楼主的这种情况超出了150的范围，要么更改参数，要么采用应力分析法。

zzzm · 发表于 2017-1-19 10:10:33

看来是计算软件SW6该换了，现在的版本是什么？
