智能P&ID-Diagrams阀门符号的制作【图瓦软件出品】

    上篇文章介绍了设备符号的制作步骤，接下来谈一谈如何制作工艺阀门符号。

    工艺阀门符号从CAD图中获取方法与设备符号的获取相同，获取基础的图形之后将图层设置为“no layer”，组合图形，这里与设备符号的不同之处主要有两点：

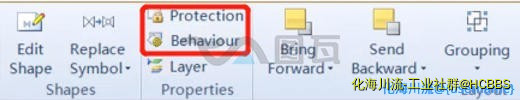

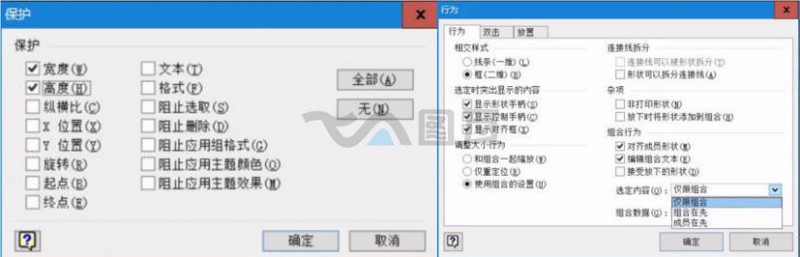

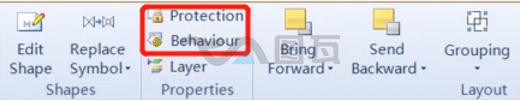

    第一、对于大多数工艺阀门而言，为了保持其在PID中大小统一，使图面整齐美观，通常将阀门模板大小固定，所以图形组合完毕后，需选中被组合的图形后，在“protection”和“behaviour”中进行保护设置和整体性设置。保护设置的目的是确认图例在将来使用的过程中是否使用固定尺寸，以及确保在被选中的时候只有图例整体会被选中，以防止图例大小不合适或误操作。

    第二、阀门需要连接于管道上，所以上述操作完成后需设置阀门符号的连接点。特别注意，连接点是有顺序的（向内和向外），可根据不同阀门类型设置连接点的方向。此外不要添加多余的连接点，以确保阀门与管道的正确连接。

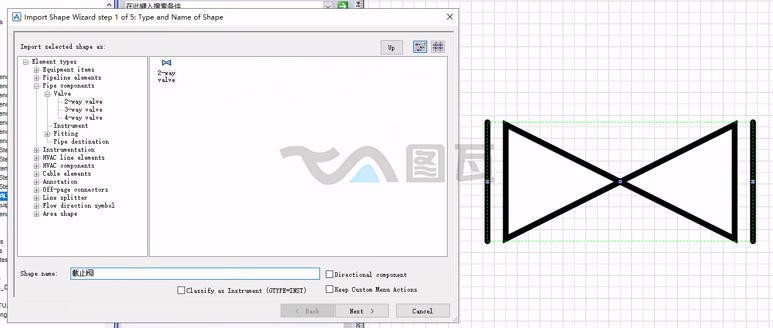

    上述设置完成之后，通过Import Shape功能，导入到相应的阀门层次中，即可完成工艺阀门符号的导入。
