【化工装备大国重器】066-出口到国外单体最大的加热炉

最近十年，是中国化工大发展的一个时代，很多新工艺，新产品，新设备的出现
我国的化工装备也是一个大的发展，也促进了石油化工行业的突飞猛进
这里收集整理了一些我国装备企业在装备大型化，国产化取得的一些成就和突破
欢迎大家一起分享讨论交流
为中国制造喝彩，为化工装备加油！
***********************************

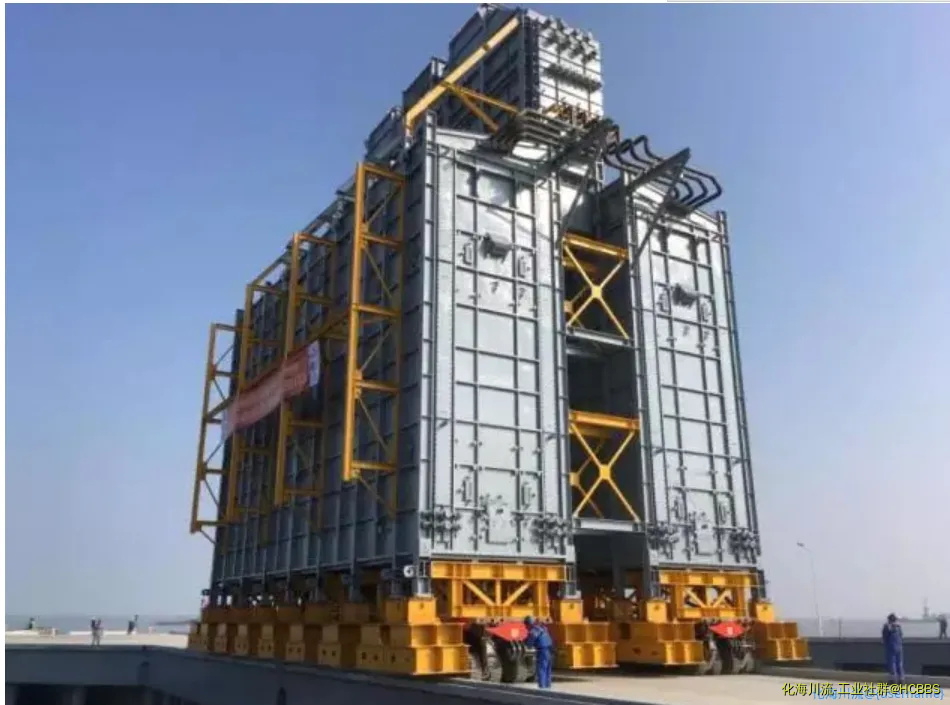

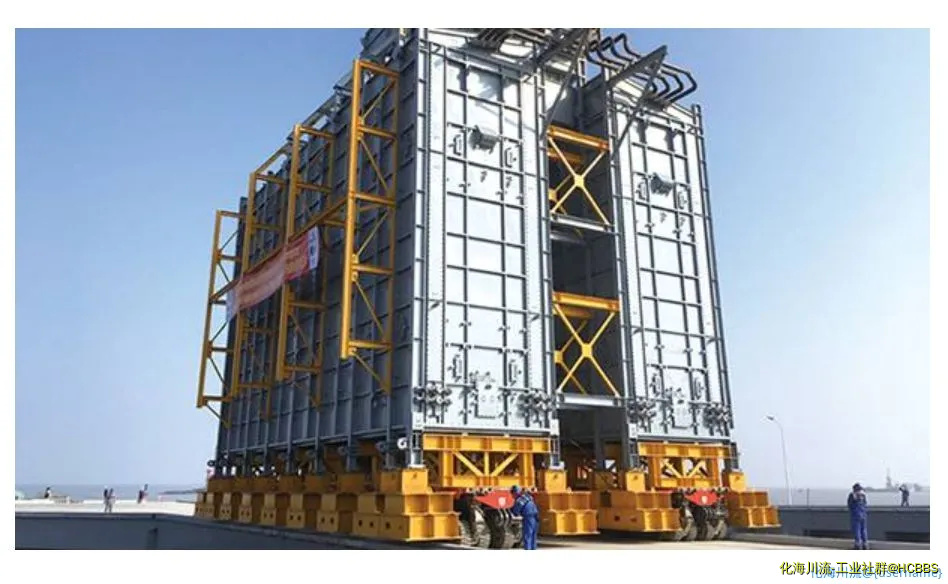

2016年12月，马来西亚RAPID项目1500万吨/年常压加热炉在象山经济开发区临港装备工业园制造完成，正式装船启运交付(如图)。这个25米长、17米宽、26米高，重达978吨的 巨无霸 ，是国内首套整炉模块化制造的设备，同时也是出口到国外单体最大的加热炉，标志着大型加热炉整炉模块化制造技术实现国产化并成功应用于海外项目。

欢迎更多参与相关讨论
点击蓝色链接就可以打开：

【海川设备猜猜看】系列2022年持续更新中，欢迎各位海友踊跃参与！
https://bbs.hcbbs.com/thread-2079686-1-1.html
(出处: 化海川流-海川化工论坛网)

【化工装备大国重器】系列汇总贴
https://bbs.hcbbs.com/thread-3312079-1-1.html
(出处: 化海川流-海川化工论坛网)

【乙烯裂解】裂解炉设备部件讨论汇总贴
https://bbs.hcbbs.com/thread-3308724-1-1.html
(出处: 化海川流-海川化工论坛网)

当时是设计是来自国外的理念，由法国赫锑主导。

老牛B了

馃敟Yorick鹿鈦糕伆鈦奥光 发表于 2022-4-2 18:01
老牛B了

现在好多家可以这样做了

RedLee_ZZHI 发表于 2022-4-2 11:32
当时是设计是来自国外的理念，由法国赫锑主导。

开始执行这个理念的公司不错，现在基本本是接受这个理念，还做的更好了更大了

馃敟Yorick鹿鈦糕伆鈦奥光 发表于 2022-4-2 18:01
老牛B了

馃敟Yorick鹿鈦糕伆鈦奥光 发表于 2022-4-2 18:01
老牛B了

宁波连通统揽了马来西亚RAPID项目的常压炉、渣油炉和制氢转化炉的制造工程，其中常压炉的整炉模块化制造技术已经达到国际先进水平，这次的重点攻关目标是整炉模块化的制造工艺、码头组模和整炉运输技术。整炉模块化制造的常压炉由双辐射室，过渡转角烟道和对流段及加固框架组成，总体尺寸25米长、17米宽、26米高，总重978吨。整炉模块化制造需要极高的质量和精度，才能保证现场组对安装一次性成功。如何解决运输与吊装过程中钢结构、壁板、衬里的变形问题，是设计与制造过程中必须解决的主要难题。

2015年7月份，Heurtey petrochem正式启动设计，宁波连通设备集团有限公司随后介入，通过采用三维建模等技术，反复与制造团队、安装团队和运输及吊装团队沟通，不断优化设计方案和制造工艺。最终形成切实可行的整炉模块化方案。今年6月，完成设计后，宁波连通马上组建骨干力量成立项目团队，集合公司各种优势资源精心制造，12月5日率先完成的两台常压炉模块制造，送往西泽码头安装，并顺利登船。整炉模块预计12月下旬到马来西亚现场，1周内2台常压炉可完成现场安装。与传统制造方法比，这2台加热炉至少节省了半年时间。

马来西亚RAPID项目采用整炉模块化设计制造的1500万吨/年常压炉成功在象山西泽码头组装。这标志着大型加热炉整炉模块化制造技术实现国产化并成功应用于海外项目。该项目是国内首套整炉模块化制造的产品同时也是第一台出口到国外的单体最大的加热炉设备。

加热炉整炉模块化设计制造是国际石化装备行业的发展趋势，但国内尚无先例，这也是制约国内石化装备制造企业走向国际市场的瓶颈。这种将加热炉进行模块化分解协同制作、运输到现场进行组装的技术，是国内加热炉制造引入的全新理念。与传统的现场制造技术相比，具有控制精细、效率高、质量好、施工周期短等优势，同时还避免了现场施工的交叉作业，施工安全系数显著增强。

经过总包方、设计方和制造方充分协商和沟通，由中石化工程建设有限公司决定在马来西亚RAPID项目的常压炉和渣油炉采用整炉模块化制造，并交由Heurtey petrochem设计，宁波连通设备集团有限公司进行制造。

馃敟Yorick鹿鈦糕伆鈦奥光 发表于 2022-4-2 18:01
老牛B了

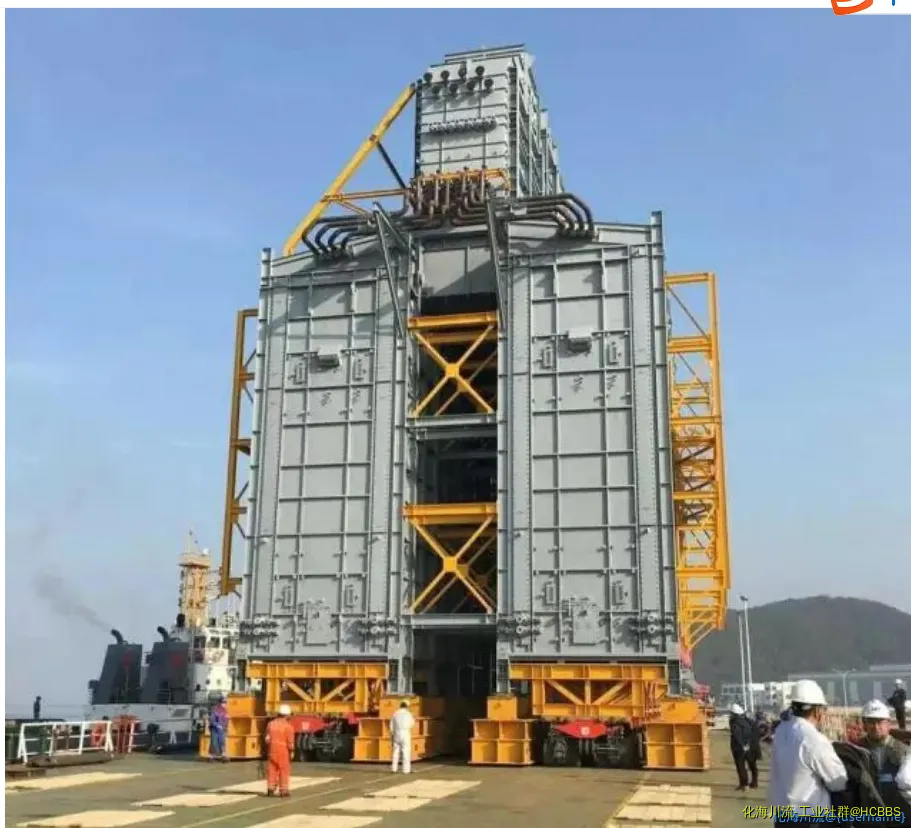

“嘟——”一声长鸣的汽笛声，划过象山港的上空。5000吨级的“远鉴”号远洋轮轻轻吐出压舱水，朝阳下散射出耀眼的光芒。由宁波连通设备制造有限公司建造，高26米、重978吨的常减压加热炉（简称常压炉）随着“远鉴”号，驶出西泽码头，启运马来西亚。
　　这家镇海民企通过全国首创的整炉模块化技术，拼装的超大型常压炉，并在国内首次实现船装出口，再次刷新“中国制造”镇海探索的新高度。
　　“远鉴”号此行的目的地是马来西亚的柔佛州，马来西亚国家石油公司计划在当地建设一个石化Rapid项目。通过国际合作，作为工序中的重要装置——常压炉的分包制造，由镇海的民营企业——连通设备承担。
　　“这是第一次用模块化技术制造的石化设备，也是出口海外的最大单体石化设备。”项目经理、企业副总工程师傅建华，凝望着渐行渐远的船舶，他没想到自己主持的项目竟然创造了“中国之最”。
　　这款常压炉是由32块集成分片组成，这些分片先在工厂里预制，然后在货运码头“搭积木”组装成单体，再登船运输，到达目的地后整体放置到厂区内，即可开工生产。
　　“传统建炉，就是劳动力派到海外、原材料进入现场，上百名工人花费一两年时间建造。”企业常务副总经理连海峰介绍：“采取模块化技术，50名工人6个半月便可完成项目，而且工厂内温度湿度可控，工艺等级能达到海上防腐的要求。”
　　“除了炉子本身要能够完整拼装，还要考虑运输、目的地安装等复杂情况。”负责Rapid项目设计的意大利人Hector Chavez，在标的登船交割时专门赶到现场，他给“镇海制造”竖起了大拇指：“模块化产品对于制造精度的要求很高，连通设备做到了。”
　　“制造水平是一方面，国际合作中，繁琐的协调工作是实现一体化设计的保证。”Hector Chavez看着常压炉感慨，“这种协同能力，在全球竞争中很关键。”
　　“设备每上一道漆，我们都会检查，用丝巾擦油漆表面，每一次都不会挂漆。”Rapid项目总包方——中国石化工程建设有限公司负责人赵铁柱，笑称连通设备在制造上有处女座般的高要求，“连通设备是我们最信赖的合作者。”
　　“模块化技术帮助企业节省不少成本，目前我们在亚非欧有合作项目的国家达到16个。”连海峰说。

扬我国威，点赞
