CAD制图教程：多跑楼梯对话框控件说明及工程实例

上一节建筑CAD制图教程中小编给大家介绍了浩辰CAD建筑软件中绘制多跑楼梯的相关操作技巧，为了让各位CAD制图初学入门者对此有更深入的了解，接下来的建筑CAD制图教程就让小编来给大家介绍一下国产CAD制图软件——浩辰CAD建筑软件中多跑楼梯对话框控件说明及工程实例吧！

CAD制图教程：多跑楼梯对话框控件说明

在浩辰CAD建筑软件中绘制不同路径绘制多跑楼梯，需要先设计基线位置另外还需要每段楼梯长度宽度设计明确，然后在基础上修改和设置。

控件         功能

【拖动绘制】暂时进入图形中量取楼梯间净宽作为双跑楼梯总宽。

【路径匹配】楼梯按已有多段线路径(红色虚线)作为基线绘制，线中给出梯段起末点不可省略或重合，例如直角楼梯给4个点(三段)，三跑楼梯是6个点(五段)，路径分段数是奇数，如下图所示分别是以上楼方向为准，选“基线在左”和“基线在右”的两种情况。

【基线在左】拖动绘制时是以基线为标准的，这时楼梯画在基线右边。

【基线在右】拖动绘制时是以基线为标准的，这时楼梯画在基线左边。

【左边靠墙】按上楼方向，左边不画出边线。

【右边靠墙】按上楼方向，右边不画出边线。

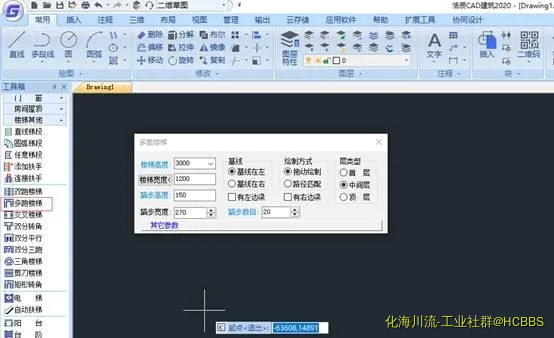

参见下面的工程实例，设置“基线在右”，楼梯宽度为1820，确定楼梯参数和类型后，拖动鼠标到绘图区绘制，命令行提示：

起点<退出>: 在辅助线处点取首梯段起点P1位置；

输入下一点或 [路径切换到左侧(Q)]<退出>:在楼梯转角处点取首梯段终点P2(此时过梯段终点显示当前9/20步)；

输入下一点或 [路径切换到左侧(Q)/撤消上一点(U)]<退出>:拖动楼梯转角后在休息平台结束处点取P3作为第二梯段起点；

输入下一点或 [绘制梯段(T)/路径切换到左侧(Q)/撤消上一点(U)]<切换到绘制梯段>:此时以回车结束休息平台绘制，切换到绘制梯段；

输入下一点或 [绘制平台(T)/路径切换到左侧(Q)/撤消上一点(U)]<退出>键入Q切换路径到左侧方便绘制；

输入下一点或 [绘制平台(T)/路径切换到右侧(Q)/撤消上一点(U)]<退出>:拖动绘制梯段到显示踏步数为4,13/20 给点作为梯段结束点P4；

输入下一点或 [路径切换到右侧(Q)/撤消上一点(U)]<退出>:拖动并转角后在休息平台结束处点取P5作为第三梯段起点；

输入下一点或 [绘制梯段(T)/路径切换到右侧(Q)/撤消上一点(U)]<切换到绘制梯段>:此时以回车结束休息平台绘制，切换到绘制梯段；

输入下一点或 [绘制平台(T)/路径切换到右侧(Q)/撤消上一点(U)]<退出>:拖动绘制梯段到梯段结束，步数为7,20/20 梯段结束点P6；

起点<退出>: 回车结束绘制。

按照命令行提示就可以完成多跑楼梯绘制，具体需要结合相关墙柱和位置详细设计好楼梯不同楼层图纸。

CAD制图教程：多跑楼梯工程实例

首先打开浩辰CAD建筑软件绘制一个多跑楼梯，然后选按“基线在右”设置后的绘图过程如下图所示：

多跑楼梯由给定的基线来生成，基线就是多跑楼梯左侧或右侧的边界线。基线可以事先绘制好，也可以交互确定，但不要求基线与实际边界完全等长，按照基线交互点取顶点，当步数足够时结束绘制，基线的顶点数目为偶数，即梯段数目的两倍。多跑楼梯的休息平台是自动确定的，休息平台的宽度与梯段宽度相同，休息平台的形状由相交的基线决定，默认的剖切线位于第一跑，可拖动改为其他位置。其中右图为选路径匹配，基线在左时的转角楼梯生成，注意即使P2、P3为重合点，但绘图时仍应分开两点绘制。

所以多跑楼梯绘制可以多样方便，主要是里面基线位置比较灵活，但实际设计中这些基线都是之前设计有位置最后得到结果，上面截图就是多跑楼梯具体实例图截图。

以上就是小编给大家整理的国产CAD制图软件——浩辰CAD建筑软件中多跑楼梯对话框控件说明及工程实例，感兴趣的CAD制图初学入门者可以参考本篇建筑CAD制图教程来进行多跑楼梯绘制哦~
