CAD教程：CAD软件中怎么将图块改层？

在使用国产CAD软件绘制建筑CAD图纸的过程中，在进行CAD图块编辑的时候会需要对CAD图纸中的图块改层，此时该如何进行操作呢？接下来的CAD教程就让小编来给大家介绍一下国产CAD软件——浩辰CAD建筑软件中CAD图块编辑之图块改层命令的使用技巧吧！

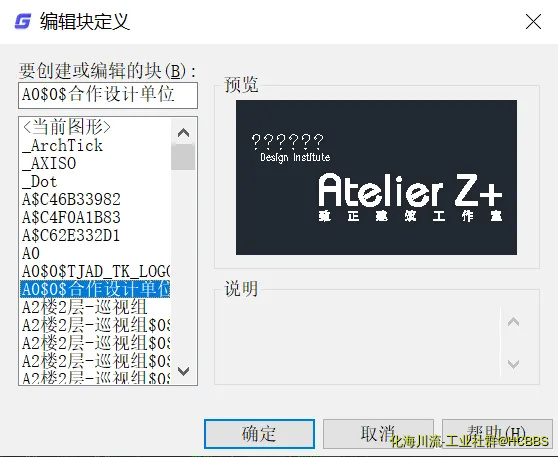

CAD图块编辑：图块改层命令

浩辰CAD建筑软件中图块改层命令用于修改块定义的内部图层，以便能够区分图块不同部位的性质，命令支持先选择后执行。优化后新图层下拉列表按照图层名称排序。

首先打开浩辰CAD建筑软件，然后找到并依次点击通用工具→图块工具→图块改层(TKGC)。

第一列“原图层”是图块当前的图层名，该列不可编辑；

第二列“新图层”默认也是当前的图层名，用户单击下拉选择当前的可用图层名，或在其中输入新图层名；

可勾选"图块中所有图元颜色改为随层"复选框，将统一图块中图元的颜色为图层设定；单击"图取图元<"，光标进入图形中选择一个已有图元，以所选图元的图层作为新图层；

单击菜单命令后，命令行提示：

请选择要改层的图块: 选择图块回车后显示“图块改层”对话框；

单击其中图层列表的表行行首，出现三角形表明选中该行修改图层，选中的图层中的对象高亮显示；

操作顺序如下：

选择要修改的图层如 zz-10 为当前图层，键入新层名如 zz-11，或者选择下拉列表的已有层名；

改变层名完成后，图上即可即时显示出改变该层的效果；

继续更改其他层名，完成后单击"应用"按钮预览效果，单击“确定”按钮完成改层，或者单击"取消"按钮取消改层。

以上的CAD图块编辑教程就是小编给大家整理的在国产CAD软件——浩辰CAD建筑软件中图块改层命令的部分操作技巧，是不是很简单？有需要CAD下载的小伙伴可以访问浩辰CAD官网下载专区免费安装试用浩辰CAD建筑软件。
