见证巨无霸设备的诞生--广东炼化芳烃抽余液塔(持续更新中)

      上月，中石油广东石化炼化一体化项目260万吨芳烃装置顺利完成抽余液塔基础的一次性大体积混凝土浇筑。该基础坑外直径34米、深6.65米，本次施工共一次性浇筑混凝土4411立方米。
      抽余液塔高116米、净重质量3790吨，计划采用整体制造、整体运输、整体吊装的一体化思路。
      让我们期待并见证这一芳烃装置最大的“巨无霸”设备诞生。
     @沙漠里的游鱼

抽余液塔由中油一建设备分公司在启东基地制造，总长116.07米，最大直径13.8米，最大壁厚145毫米，重3840吨，制造完成后将直接装船出海，运至广东石化码头。

真是挺震撼的。

牛掰，希望继续关注，吊装的时候能再来发几个帖子。

huanghong 发表于 2020-12-8 09:39
真是挺震撼的。

海南那个塔是分的三段，这个整装，流弊了

一个伤心的人 发表于 2020-12-8 11:51
牛掰，希望继续关注，吊装的时候能再来发几个帖子。

关注这个贴，让他变成一个长贴

huanghong 发表于 2020-12-8 09:39
真是挺震撼的。

无论从材料，制造装备，无损检测，装船运输，吊装都是创记录的，都是值得关注的呀

huanghong 发表于 2020-12-8 09:39
真是挺震撼的。

目前国内最大的，也是世界最大的整装设备吊装是浙江石化的二期的3000吨加氢反应器，是一重大连生产的，六月份吊装的，一共是六台，可是只是看到第一台的报道，其余五台没有报道呢

一个伤心的人 发表于 2020-12-8 11:51
牛掰，希望继续关注，吊装的时候能再来发几个帖子。

一个伤心的人 发表于 2020-12-8 11:51
牛掰，希望继续关注，吊装的时候能再来发几个帖子。

【海川开眼界】全球首台3000吨煅焊加氢反应器出厂
https://bbs.hcbbs.com/thread-3018666-1-1.html
(出处: 海川化工论坛)

【海川开眼界】世界上最大的3000吨反应器是怎么吊装的
https://bbs.hcbbs.com/thread-3028810-1-1.html
(出处: 海川化工论坛)

huanghong 发表于 2020-12-8 09:39
真是挺震撼的。

截至8月27日，在东海海岸线上的公司华东设备制造基地，石化设备制造分公司承担的亚洲最大的抽余液塔已完成6节9.9米筒体、2节12.5米筒体及上封头焊接任务。



这台塔是广东石化炼化一体化项目芳烃装置的核心设备，总长116.07米，最大直径13.8米，最大壁厚145毫米，重3840吨，制造完成后将直接装船出海，运至广东石化码头。

一个伤心的人 发表于 2020-12-8 11:51
牛掰，希望继续关注，吊装的时候能再来发几个帖子。

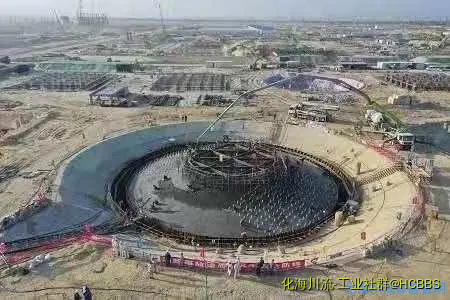

4411立方米混凝土，4台泵车不停工作业，50辆罐车循环运送混凝土，31个小时不间断施工……11月4日17时，中石油广东石化炼化一体化项目建设者在芳烃装置区顺利完成抽余液塔基础的一次性大体积混凝土浇筑。这是该项目混凝土量最大的浇筑作业，将保障芳烃装置后续土建施工顺利展开与安装工程按期开工。



　　作为广东石化芳烃联合装置的核心，投运后的抽余液塔综合重量将达1.3万吨、高116米，承载如此的“巨无霸”装置，对土建基础的施工质量提出十分苛刻的要求。



　　11月3日9时58分，随着指挥人员的一声哨响，4台泵车开始不停地将混凝土注入圆形抽余液塔筏座基础。抽余液塔基础坑外直径34米、深6.65米，前期使用钢筋总量达到了286吨。截至浇筑完成，本次施工共一次性浇筑混凝土4411立方米，核计500辆水泥罐车运量，历时31个小时，比计划用时提前了11个小时。



　　据昆仑工程公司芳烃项目施工经理张伟介绍，本次浇筑作业具有三大难点：首先这是中石油广东石化炼化一体化项目建设中单体最大的一次性混凝土连续浇筑作业，抽余液塔基础形状为圆柱加圆台型，外形复杂，一次浇筑高度达6.1米。其次是工期紧张，工序复杂，由于工期的调整，抽余液塔基础绝对工期仅为25天，同时因基础底面为圆形，钢筋绑扎难度大，在上部锥面设有530根槽钢连接件，用于与5000吨门式吊基础连接加强，给混凝土浇筑和养护质量控制带来很大压力。在紧张的工期中，涉及到两家施工单位交叉作业，现场施工组织难度极大。第三个难点是，此次筏座基础混凝土标号不同，抽余液塔基础内部设有十字加强带，需要C35和C40两种标号混凝土分区浇筑，浇筑过程中必须严格执行施工方案，控制施工质量，既要减少混凝土的收缩、保证混凝土的强度，又要降低混凝土内部水泥水化反应产生的巨大热量。



　　为保证浇筑成功，中石油广东石化炼化一体化项目建设相关单位技术人员共同讨论，详细确定大体积基础施工方案，并组织中国石油专家对方案进行评审，为方案的顺利实施提供了有力支持。施工单位中油七建组织100余名施工人员进行抽余液塔基础施工作业，分两班倒确保钢筋绑扎和模板支护按期完成。浇筑期间，公司工程管理部、质量中心、HSE中心、属地单位PMT4，总包昆仑工程公司、中油七建等多方在混凝土保供、泵车调配、施工力量组织、罐车进场路线、连续作业等方面相互协作、共同发力。同时，为保证抽余液塔基础浇筑的混凝土需求，公司其他PMT服从大局，采用错峰浇筑措施，解决了集中使用混凝土的供应问题，确保了抽余液塔基础一次性大体积混凝土浇筑顺利完成。

智者明 发表于 2020-12-7 20:08
抽余液塔由中油一建设备分公司在启东基地制造，总长116.07米，最大直径13.8米，最大壁厚145毫米，重3840吨 ...

先来看看这个是一家什么样的工厂？、

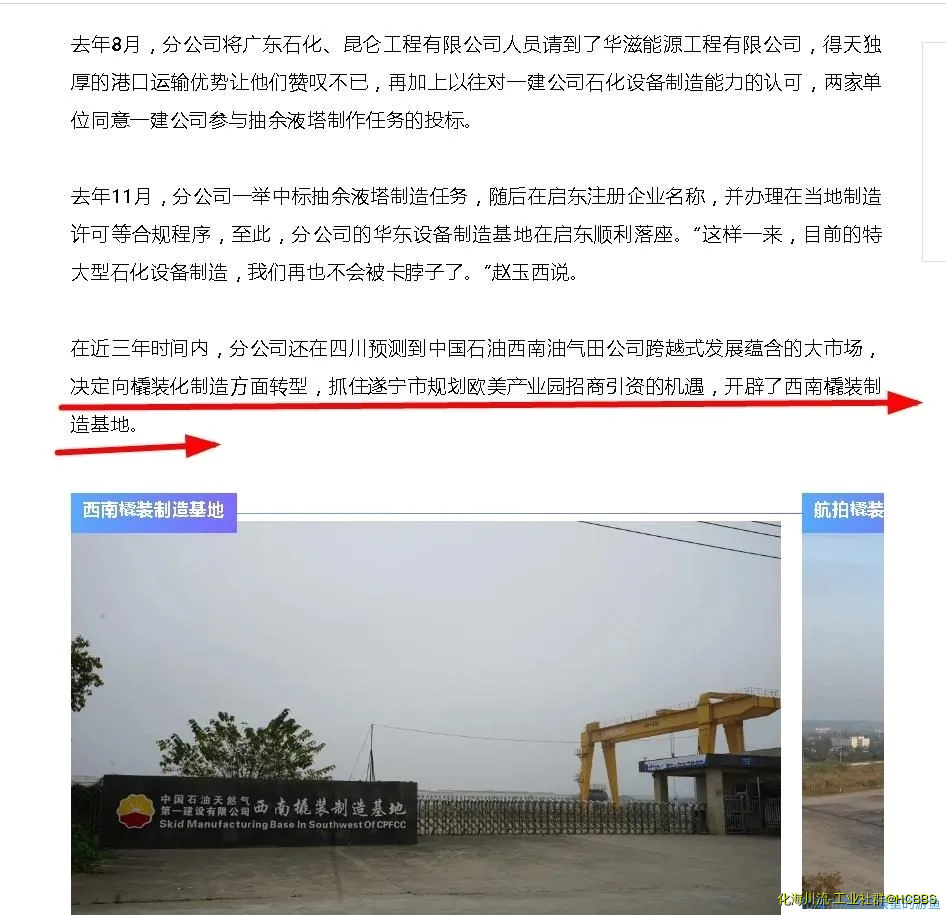

近年来随着我国在沿海布局一系列千万吨级炼化一体化项目，各种特大型设备依托海港整体制造运输成为大势所趋。分公司地处内陆，眼睁睁看着竞争对手把大型设备制造订单拿走，员工们形容：“目前我们厂是缺一条腿在走路。”

立足内地发展，变成了“小打小闹”，分公司该如何生存？2017年，分公司新上任的经理赵玉西下定决心破解发展瓶颈。他说：“现在，在沿海开辟属于自己的一片地儿很困难，但现在讲求的是发展要充分利用好社会资源，我们瞅准地方去租，去和对方合作，也是解决问题的办法。”

为此，赵玉西带领人员走泉州、下惠州、赴天津、奔日照，为分公司发展寻找“出海口”。

“我们要找的地儿是闲置的、有场地的、有码头并且有船坞的。看了泉州、惠州的一些地方，吊装能力不行。天津一个地方离码头还有几百米距离，对于超限设备来说仍是运输困难。但我们每次找都是充满希望，决不气馁。”赵玉西说。

踏破铁鞋无觅处，得来全不费功夫。2018年底，在长江入海口北侧，上海对岸江苏南通的一个县级市——启东，分公司结识了华滋能源工程有限公司。

huanghong 发表于 2020-12-8 09:39
真是挺震撼的。

华滋能源工程有限公司在启东设有若干制造厂房、露天作业区、10 万吨船坞等，同意把部分场地租给分公司使用。所租场地具备专用出运通道及重装码头，可满足4000吨重构件模块小车滚装上船，码头有海关监管，可直接办理海关出口手续。
