传统CAD制图out了，试试浩辰3D制图软件的原位创建！

在CAD机械设计的过程中，我们时常会遇到需要依据已有零件的外观、尺寸等信息来创建新零件的情况。传统CAD制图软件的绘制方法是：先测量装配区域的尺寸，计算形状，然后再去绘制零件。这样的方式固然可行，但在重复绘制和测量的过程，容易出错，降低了工作效率。而浩辰3D制图软件“原位创建”功能，却能给你不一样的体验！

浩辰3D制图软件采用新一代智能参数建模技术，是一款从概念设计到产品制造，提供真正的3D模型设计、先进的钣金设计、完整的2D+3D一体化设计等全面效率工具。浩辰3D制图软件不仅具备兼容主流3D设计软件数据格式，还能通过精准管理模型数据，实现设计模型的高效重用。

浩辰3D制图软件“原位创建”功能，是指在当前装配模式下，通过Top-Down的设计方式，根据装配体中其他零件的边线、位置、尺寸等数据来创建一个新零件，从而实现对模型数据的高效重用，大幅度降低CAD工程师的重复工作，提高工作效率，降低出错率。相较于传统3D软件，浩辰3D制图软件“原位创建”更具优势！

浩辰3D软件“原位创建”的优势

l  直接在装配体上创建零件

l  直接参考装配体的特征，辅助设计

l  可以利用装配的特征绘制零件

那么应该如何进行“原位创建”呢？具体操作如下所示。

步骤一：调出原位创建命令

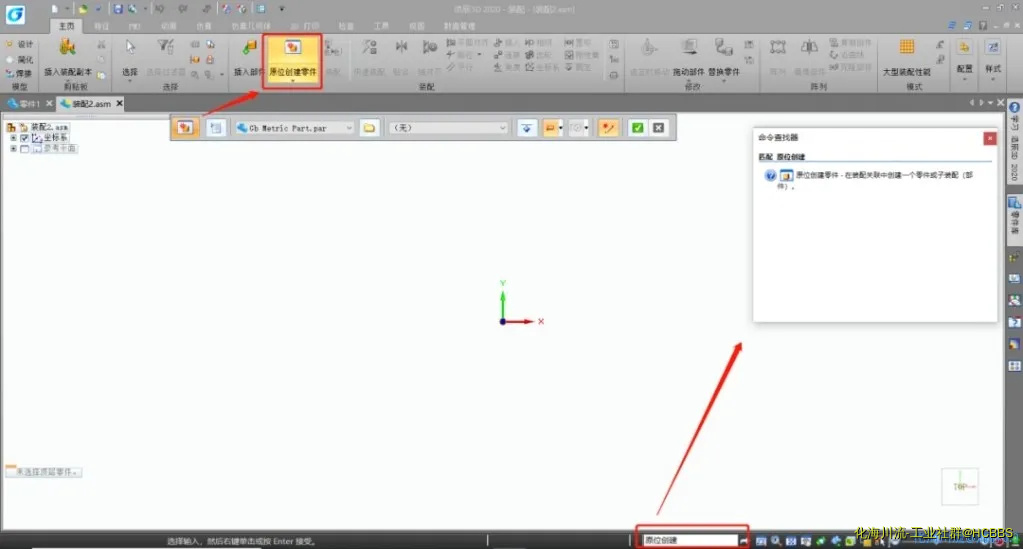

打开浩辰3D制图软件，选择装配设计环境。在主页选项卡中，选择原位创建功能或者通过命令搜索框进行文本检索。

步骤二：设置基础选项信息

点击原位创建，弹出原位创建设置选项，你可以根据需求，对保存位置、坐标放置位置、编辑模式等信息进行设置。

步骤三：工具条的设置与管理

在工具条中，选择创建零件的类型，如装配、焊接、零件、钣金等。同时，工具条还可以对材料表、装配关系、位置捕捉关键点类型等进行管理。

步骤四：原位创建操作实例

在装配体环境下，根据装配模型的孔、外形、位置以及使用需求等信息来创建与之搭配的零件。通过这种Top-Down的设计方式，不仅可以在绘制的过程中，清楚且全面地掌握所有零件信息，还可以节省设计时间，减少人为失误。

1、若装配体缺少一个密封顶盖时，则可以根据装配体顶面的特征信息来进行原位创建。

2、若在框架设计中，创建一块钣金覆盖件。常规的钣金设计，一般会因尺寸测量不准，从而导致钣金装配干涉、形状不符等问题，但是通过原位创建则可以完全规避这些问题。

通过捕捉框架的位置信息，且无需实际测量任何尺寸数据，就能直接原位创建与框架的大小、形状相契合的钣金。

更多关于浩辰3D制图软件“原位创建”的功能应用和操作技巧，感兴趣的小伙伴可以试着操作看看哦~
