70%设计院新人常犯的错误！你真的懂CAD制图吗？

随着毕业季浪潮的来袭，国内各设计单位、企业设计部也加入了一些CAD制图“小萌新”。最近，设计院朋友愁容满面地说：“新来的小年轻很不适应设计院的CAD制图工作，连基本的CAD建筑制图标准都弄错了！”这看似有些夸张，却引人深思：你真的懂CAD吗？

除了国家通用制图标准《房屋建筑制图统一标准》GB/T 50001--2017和《建筑制图标准》GB/T 50104--2010，在实际工作中，很多设计院有自己的制图标准和规范，与国家规范有所不同。

如果你所在的单位有自己的规范，则应当按照单位的规范来画图。当然，如果没有相应规范，在CAD制图时，你还是应当按照国家规范。下面小编也挑选了CAD新人经常犯错的3个地方，给大家详细讲解一下。

CAD建筑制图规范

1、线宽、线型

线型/线宽/线宽比/用途

在建筑CAD图纸中，通常需使用不同线宽、线型来区分建筑图形部位、展现不同的设计层次。一些中大型设计院对于线宽粗细、线条图层颜色、打印是否淡显等方面，都有着非常详细的规定。

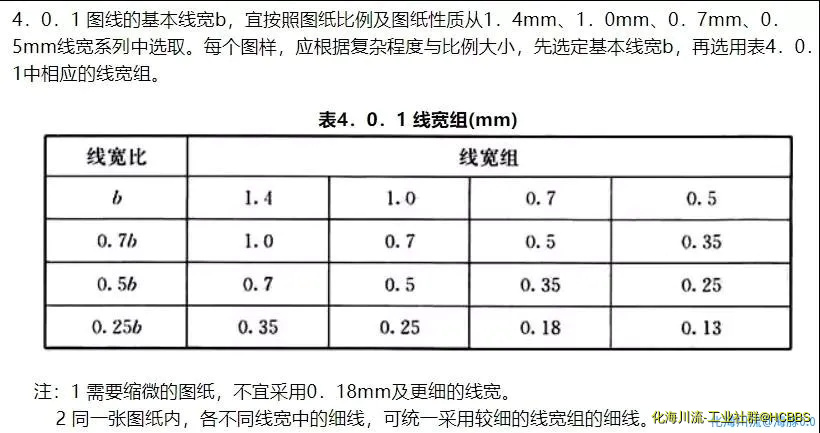

如果没有这些规定，则可以按照下图中的国家规范来进行设置，尽可能让CAD图纸的绘制更加规范化、标准化。

（图片来源：国家制图标准相关书籍）

（图片来源：国家制图标准相关书籍）

在使用浩辰CAD建筑或者浩辰云建筑软件进行CAD绘图时，你只需设置线条所在图层的颜色即可，而不需要区分线宽；当出图打印时，只需要给不同颜色的线条来设置不同的打印宽度即可。

此外，设计院里通常有一个打印样式文件，你可以在软件里导入该打印样式。这是使用浩辰CAD的一个比较便利的地方，它简化了规范的执行，也易于快速统一标准。

2、字体

字体种类/字高/出图比例

在字体方面，规范标准中也有详细的规定，而浩辰CAD建筑和浩辰云建筑自带默认规范，你可以直接使用。如果你需要自定义规范，也可通过设置相关选项来快速实现。

（图片来源：国家制图标准相关书籍）

浩辰软件的文字对象会根据不同的出图比例，自动生成符合规范的字高，十分方便。所以在出图时，你只要确认好出图比例即可，浩辰CAD建筑的文字、标注、图名、索引等都会跟着比例做相应适配。

（字高随比例变化）

3、比例

图纸类型/图纸表达深度

绘制不同的部分会用到不同的比例，下面是我们常用的一些图纸比例，如表所示。

不同比例的图纸，其表达深度也不同

A.比例尺大于1:50

必须画出各种材料的相应图例，在墙身、楼地面等构配件两侧分别画出抹灰线，以表示粉刷层的厚度。

B.比例尺等于1:50

应画出楼地面、屋面的面层线，抹灰层的面层线应根据需要而定。

C.比例为1:100~1:200

可画简化的材料图例（如钢筋混凝土涂黑等），但宜画出楼地面、屋面的面层线。

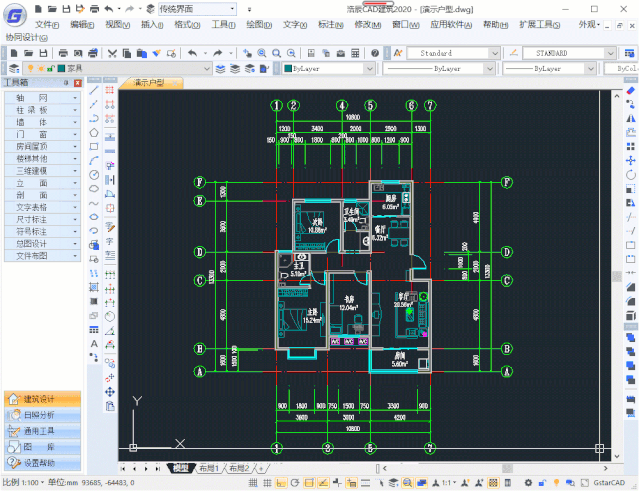

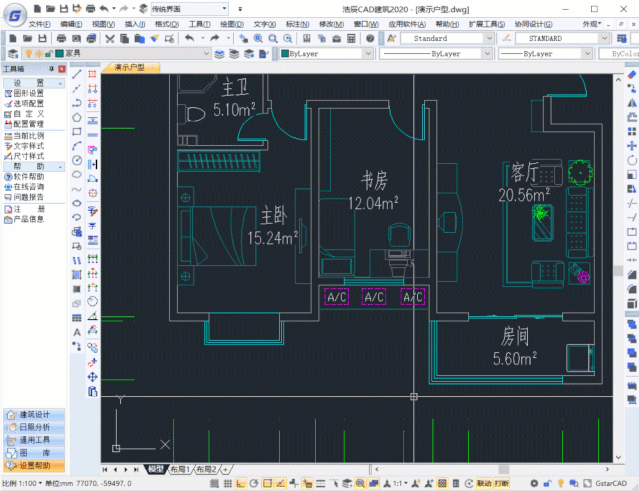

在浩辰CAD建筑与浩辰云建筑软件中，你可以设置当比例大于某个值时，界面切换为详图模式，并且自动显示材料图例，这样一次绘制就可以出不同比例的各种图纸，十分方便快捷。

（详图模式）

怎么样看完本篇CAD教程，是不是对CAD制图工作又有了更深入的了解？
