【海川设备猜猜看】能量回收重要设备，模块化安装典范

沙漠里的游鱼 · 发表于 2020-4-13 23:19:22

加入千万工业人行列

您需要登录才可以下载或查看，没有账号？注册

x

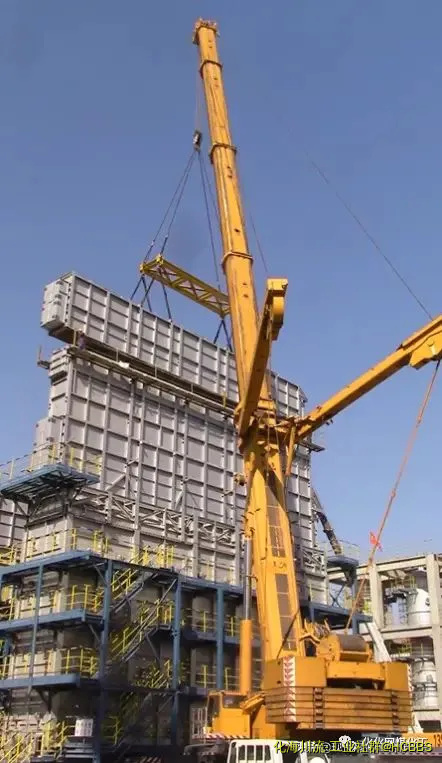

你应该经常看到吧

你知道这是什么设备叻

wx_aoe ivu bp · 发表于 2020-4-13 23:26:52

四合一炉

中原人 · 发表于 2020-4-14 00:36:10

加热炉模块

沙漠里的游鱼 · 发表于 2020-4-14 10:53:09

中原人发表于 2020-4-14 00:36
加热炉模块

加热炉不是方方圆圆的吗

这个为什么是扁扁的？？？

沙漠里的游鱼 · 发表于 2020-4-14 10:54:37

中原人发表于 2020-4-14 00:36
加热炉模块

加热炉不是方方圆圆的吗

这个为什么是扁扁的？？？

沙漠里的游鱼 · 发表于 2020-4-14 10:55:46

推广自己整理的几个系列贴的
欢迎大家多多参与

-------------------------------------------------------
欢迎大家参加以下系列分享讨论、
点击链接就会打开
--------------------------------------------------------------------------
【海川设备猜猜看】系列汇总贴，欢迎各位海友踊跃参与！
https://bbs.hcbbs.com/thread-2079686-1-1.html
(出处: 海川化工论坛网)

【海川.化工先驱】系列汇总贴
https://bbs.hcbbs.com/thread-1842627-1-1.html
(出处: 海川化工论坛网)

【海川模块化安装大讨论】汇总帖，欢迎大家来讨论！
https://bbs.hcbbs.com/thread-1773168-1-1.html
(出处: 海川化工论坛网)

【海川【海川奇葩安全隐患第四季】汇总贴，不断更新中，欢迎大家参与讨论
https://bbs.hcbbs.com/thread-2748458-1-1.html
(出处: 海川化工论坛网)

食材猜猜看】系列汇总贴持续更新中，上千种食物，你可认得完？
https://bbs.hcbbs.com/thread-2142205-1-1.html
(出处: 海川化工论坛网)

【海川化工遗址】硝洞篇汇总贴，为什么古人炼硝都在山洞里？？
https://bbs.hcbbs.com/thread-2145992-1-1.html
(出处: 海川化工论坛网)

聚宝盆一 · 发表于 2020-4-14 11:16:53

裂解炉

聚宝盆一 · 发表于 2020-4-14 11:17:05

感谢分享！

沙漠里的游鱼 · 发表于 2020-4-14 11:54:24

聚宝盆一发表于 2020-4-14 11:16
裂解炉

这个是裂解炉的那一部分呢？

这个吊车是多大的呢？

这个模块安装后有哪些工作呢？？？

泡沫_ZPTK · 发表于 2020-4-14 12:46:02

裂解炉

altpage · 发表于 2020-4-14 12:47:03

这种应该是方箱炉，炉管是横向排列，流体在炉管内流动时不会产生固体沉积，流动相对均匀，避免局部过热，减轻结焦。图中吊装的部分应该是空气预热器，强制通风的空气和烟气进行换热的，大多是热管。下面的是蒸汽发生器，产生高压蒸汽，再下面就是辐射室。

智者明 · 发表于 2020-4-14 15:11:38

裂解炉的对流段，这只能算半模块化水平。
看看浙石化，裂解炉整体运到基础上。

沙漠里的游鱼 · 发表于 2020-4-15 17:32:58

智者明发表于 2020-4-14 15:11
裂解炉的对流段，这只能算半模块化水平。
看看浙石化，裂解炉整体运到基础上。

浙江石化的结构和这个不一样，看起来四平八稳的。
这个太单薄了

沙漠里的游鱼 · 发表于 2020-4-15 17:34:08

altpage 发表于 2020-4-14 12:47
这种应该是方箱炉，炉管是横向排列，流体在炉管内流动时不会产生固体沉积，流动相对均匀，避免局部过热，减 ...

很专业的回答呀，版主加分喔
===========================
对流段为什么要加热空气

除了加热空气，还要加热哪些物料呢？

智者明 · 发表于 2020-4-15 18:29:59

沙漠里的游鱼发表于 2020-4-15 17:32
浙江石化的结构和这个不一样，看起来四平八稳的。
这个太单薄了

炉型不一样，结构上略有区别。
中石化用的是LS炉。
浙石化用的是HS炉。

altpage · 发表于 2020-4-16 12:25:23

沙漠里的游鱼发表于 2020-4-15 17:34
很专业的回答呀，版主加分喔
===========================
对流段为什么要加热空气

对流室烟气和进入炉膛的空气换热可将空气升至130~150度，不仅增大了燃烧效率，还最大限度的回收热能。进入对流室的冷介质种类很多，从下往上的可以分别是油品，除氧水、蒸汽、热媒（熔融盐）、空气等。

沙漠里的游鱼 · 发表于 2020-4-16 12:42:21

altpage 发表于 2020-4-16 12:25
对流室烟气和进入炉膛的空气换热可将空气升至130~150度，不仅增大了燃烧效率，还最大限度的回收热能。进 ...

除氧水是不是加热后泵送给废热锅炉等

这里对流段相当于整合了一个省煤器

altpage · 发表于 2020-4-16 14:59:34

沙漠里的游鱼发表于 2020-4-16 12:42
除氧水是不是加热后泵送给废热锅炉等

这里对流段相当于整合了一个省煤器

除氧水加热后进余热锅炉，饱和蒸汽进对流段过热，熔融盐经换热后进辐射室继续加热作为装置热源等，终极目的都是将排烟温度降至160度甚至更低，最大限度回收热能。

沙漠里的游鱼 · 发表于 2020-4-16 16:38:24

altpage 发表于 2020-4-16 14:59
除氧水加热后进余热锅炉，饱和蒸汽进对流段过热，熔融盐经换热后进辐射室继续加热作为装置热源等，终极目 ...

顶部是不是就收缩为烟囱直接排大气呢？

altpage · 发表于 2020-4-18 10:29:17

沙漠里的游鱼发表于 2020-4-16 16:38
顶部是不是就收缩为烟囱直接排大气呢？

有的是直排大气，有的是经烟机抽到地面经与空气换热后排放至烟囱，烟囱在地面树立。
