[求助] 帮忙看看这个图是用什么软件画的？

[复制链接]

7.5K |10

阅读字号:

蓝色天空_UCQS

| 显示全部楼层 |阅读模式       最后访问IP山西省
【海川小学1年】 | 头衔:  TA未设置
★发布悬赏→ 发布(0)  承接(0/0)

加入五千万化工人社群

您需要登录才可以下载或查看，没有账号？注册

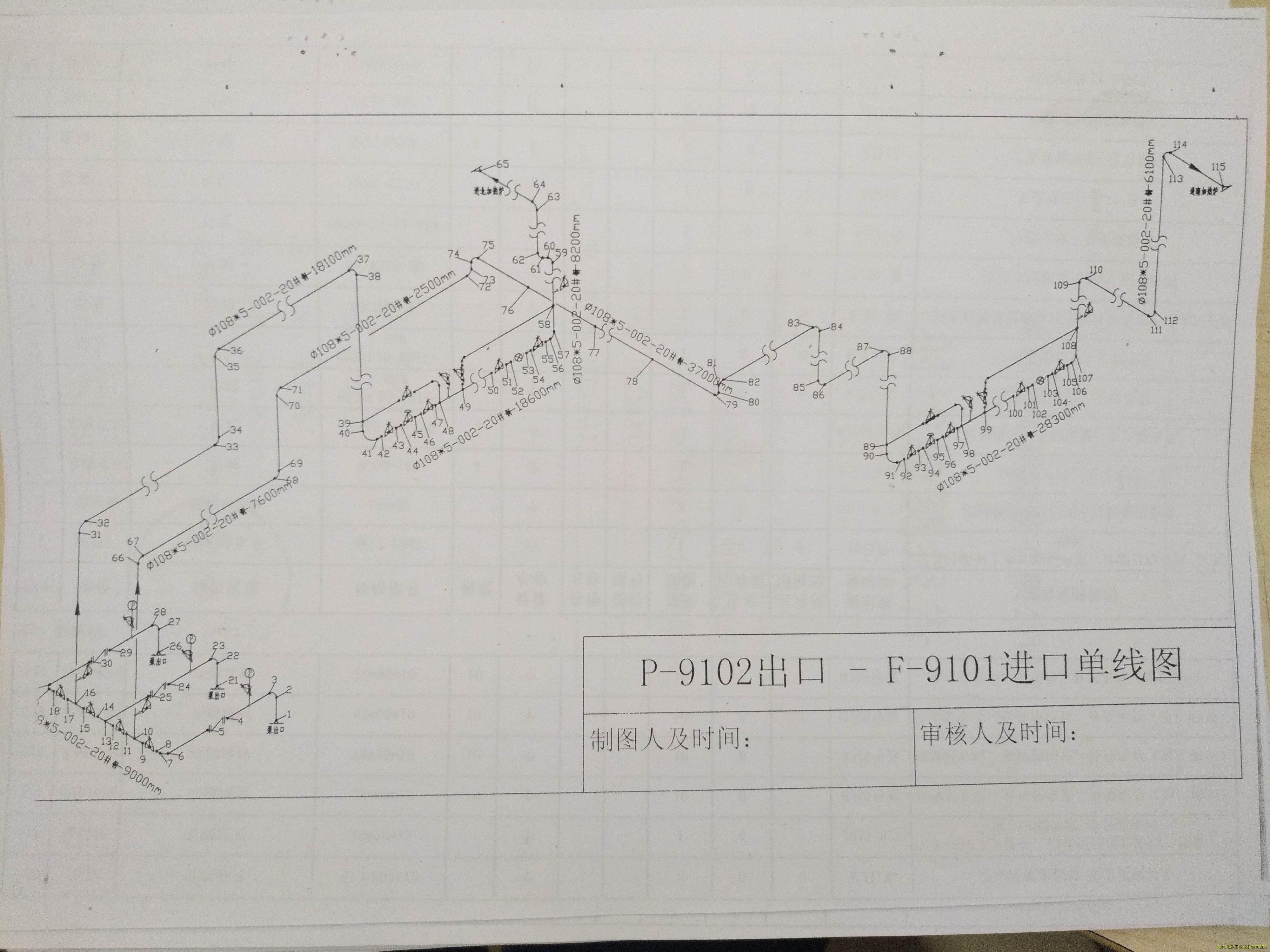

工作中经常会用到需要绘制管道单线图的时候，cad画起来不太好用，请问有什么软件比较好用？还有帮忙看看下图是什么软件绘制的？

发表于 2018-5-24 15:41:00

帮忙, 看看, 这个, 什么, 软件

评分

参与人数 1	财富 +4	收起理由
青涩年华	+ 4	发起议题

查看全部评分

声明：

本站是提供个人知识管理及信息存储的网络存储空间，所有内容均由用户发布，不代表本站观点。

请注意甄别主题及回复内容中的联系方式、诱导购买等信息，谨防诈骗。内容及翻译仅供参考

当前内容由会员用户名蓝色天空_UCQS 发布！权益归其或其声明的所有人所有仅代表其个人观点, 仅供个人学习、研究之用。

本主题及回复中的网友及版主依个人意愿的点评互动、推荐、评分等,均不代表本站认可其内容或确认其权益归属,

如发现有害或侵权内容，可联系我站举证删除，我站在线客服信息service@hcbbs.com 电话188-4091-1640

使用道具举报

青涩年华

| 显示全部楼层最后访问IP辽宁省
【区超版(海友)】 | 头衔: 【海川交流、学习、热心参与者】

已绑手机 ★发布悬赏→ 发布(0) 承接(1/3)

三维配管软件

发表于 2018-5-24 17:22:45

点评

蓝色天空_UCQS

什么名字呢？PDS吗？详情回复发表于 2018-5-25 09:30

使用道具举报

蓝色天空_UCQS楼主

| 显示全部楼层       最后访问IP山西省
【海川小学1年】 | 头衔:  TA未设置
★发布悬赏→ 发布(0)  承接(0/0)

青涩年华发表于 2018-5-24 17:22
三维配管软件

什么名字呢？PDS吗？

发表于 2018-5-25 09:30:25

点评

青涩年华

pdms，pdsoft等，很多软件详情回复发表于 2018-5-25 12:19

使用道具举报

hcer | 显示全部楼层最后访问IP上海市
【海川硕士一年】 | 头衔: TA未设置

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

PDS PDMS 都可出类似这种图，但是你这个不像是这些软件抽出来的

发表于 2018-5-25 09:40:40

使用道具举报

青涩年华

| 显示全部楼层最后访问IP辽宁省
【区超版(海友)】 | 头衔: 【海川交流、学习、热心参与者】

已绑手机 ★发布悬赏→ 发布(0) 承接(1/3)

蓝色天空_UCQS 发表于 2018-5-25 09:30
什么名字呢？PDS吗？

pdms，pdsoft等，很多软件

发表于 2018-5-25 12:19:16

使用道具举报

LPEC的PDH

| 显示全部楼层       最后访问IP浙江省
【海川小学1年】 | 头衔:  TA未设置
★发布悬赏→ 发布(0)  承接(0/0)

3D PLANT

发表于 2018-5-28 23:48:23

使用道具举报

有心流浪

| 显示全部楼层最后访问IP浙江省
【海川小学3年】 | 头衔: TA未设置

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

这个应该是施工单位用的一种软件，主要作用是标注出焊点号，与三维软件出的单线图不同。

发表于 2018-5-29 10:41:50

评分

参与人数 1	财富 +3	收起理由
黉山坡下	+ 3	积极参与

查看全部评分

使用道具举报

有心流浪

| 显示全部楼层最后访问IP浙江省
【海川小学3年】 | 头衔: TA未设置

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

青涩年华发表于 2018-5-24 17:22
三维配管软件

不是三维软件出的图纸，施工单位的焊点号图

发表于 2018-5-29 10:42:35

评分

参与人数 1	财富 +3	收起理由
黉山坡下	+ 3	积极参与

查看全部评分

使用道具举报

蓝色天空_UCQS楼主

| 显示全部楼层       最后访问IP山西省
【海川小学1年】 | 头衔:  TA未设置
★发布悬赏→ 发布(0)  承接(0/0)

有心流浪发表于 2018-5-29 10:42
不是三维软件出的图纸，施工单位的焊点号图

什么软件可以画呢？

发表于 2018-12-20 14:40:30

使用道具举报

z457796610

| 显示全部楼层最后访问IP江苏省
【海川高三】 | 头衔: TA未设置

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

觉得CAD可以画成这样

发表于 2018-12-21 09:31:04

使用道具举报

dxc1303853508

| 显示全部楼层最后访问IP新疆维吾尔自治区
【海川小学3年】 | 头衔: TA未设置

已绑手机 ★发布悬赏→ 发布(0) 承接(0/0)

CADWorx 三维配管软件出单线图

发表于 2018-12-21 17:42:30

使用道具举报
