换热器选型资料求助

清洁王 · 发表于 2017-11-29 13:15:12

您需要登录才可以下载或查看，没有账号？注册

x

求助换热器方面的标准。当时制造厂家人员拿着标准来现场，数完螺栓数量和量完口径，对照标准知道设备的尺寸型号了。求助这个标准是哪个标准？

独孤烟海 · 发表于 2017-11-29 13:51:43

数的是哪个螺栓，设备螺栓还是接管螺栓，别管他说对错，你得看图纸和设备是不是一样的，一样让他们找出图方要解释去。一般选用标准设备法兰和接管法兰客场NB/T47020-27以及HG/Y20615,20592等。图纸会有对应零件标准。出问题先看和设计图纸是不是一样，再查标准是不是符合

清洁王 · 发表于 2017-11-29 14:59:41

独孤烟海发表于 2017-11-29 13:51
数的是哪个螺栓，设备螺栓还是接管螺栓，别管他说对错，你得看图纸和设备是不是一样的，一样让他们找出图方 ...

拿的是标准类的一本白皮书，数完封头的螺栓就知道了。我记得很清楚，因为厂家把我们的管束做错了，把6.3的做成了4.0的。压力等级错了，管板厚度不一样。

豆蔓 · 发表于 2017-11-29 15:17:53

我猜是换热器型式系列吧，你这个是什么设备、
GBT 28712.1-2012 热交换器型式与基本参数第1部分：浮头式热交换器
GBT 28712.2-2012 热交换器型式与基本参数第2部分：固定管板换热器
GBT 28712.3-2012 热交换器型式与基本参数第3部分：U形管式热交换器

独孤烟海 · 发表于 2017-11-29 15:18:40

清洁王发表于 2017-11-29 14:59
拿的是标准类的一本白皮书，数完封头的螺栓就知道了。我记得很清楚，因为厂家把我们的管束做错了，把6.3 ...

额，压力等级，你说的是设备法兰吧，要是法兰等级选错了，那看的标准就是设备法兰标准了

独孤烟海 · 发表于 2017-11-29 15:19:16

清洁王发表于 2017-11-29 14:59
拿的是标准类的一本白皮书，数完封头的螺栓就知道了。我记得很清楚，因为厂家把我们的管束做错了，把6.3 ...

额，压力等级，你说的是设备法兰吧，要是法兰等级选错了，那看的标准就是设备法兰标准了

清洁王 · 发表于 2017-11-29 15:54:05

豆蔓发表于 2017-11-29 15:17
我猜是换热器型式系列吧，你这个是什么设备、
GBT 28712.1-2012 热交换器型式与基本参数第1部分：浮头式热 ...

好像是这个，谢谢

豆蔓 · 发表于 2017-11-29 16:01:04

不客气，我把你错看成了“清洁工”，你这个名字厉害，哈哈哈

店小贰 · 发表于 2017-11-30 08:55:25

根据楼注所述，法兰压力等级弄错了，他拿的应该是NB/T47020~47027-2012压力容器法兰、垫片、紧固件标准
也就是我们通常说的设备法兰标准
关于管板厚度，可能是因为新旧标准变化引起的管板厚度计算不一致，要看你们有没有要求管板厚度跟旧设备一样

xlxuiin · 发表于 2017-11-30 10:54:58

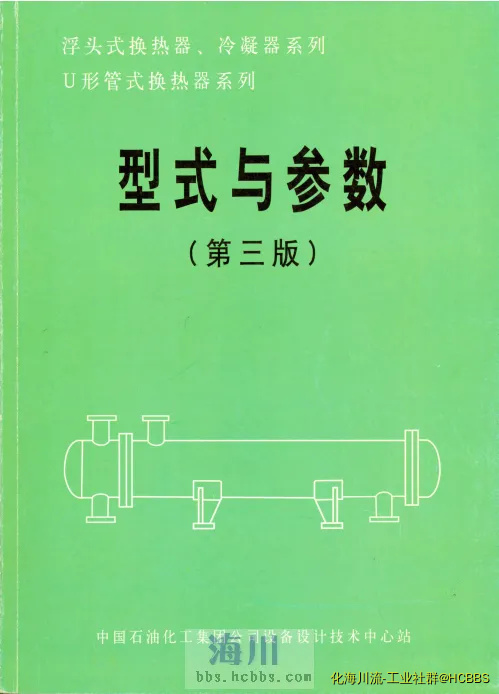

应该是这个：

tie008 · 发表于 2017-11-30 17:03:27

是的，9楼正解~~~我也干过这样的事儿~~~
