[原创] 凝汽式汽轮机内部结构

[复制链接]
8.8K |19
|关注本帖
阅读字号:
wrightbobVIP会员 VIP会员 | 显示全部楼层 |阅读模式       最后访问IP山东省
海川小学3年  |  头衔:  TA暂未设置

服务化工人 [化海川流] 一键加入

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 wrightbob 于 2017-8-29 21:33 编辑

上次发了背压式汽轮机的内部结构,这次发一下凝汽式汽轮机的内部结构,具体说明还要等课件做出来,希望大家喜欢

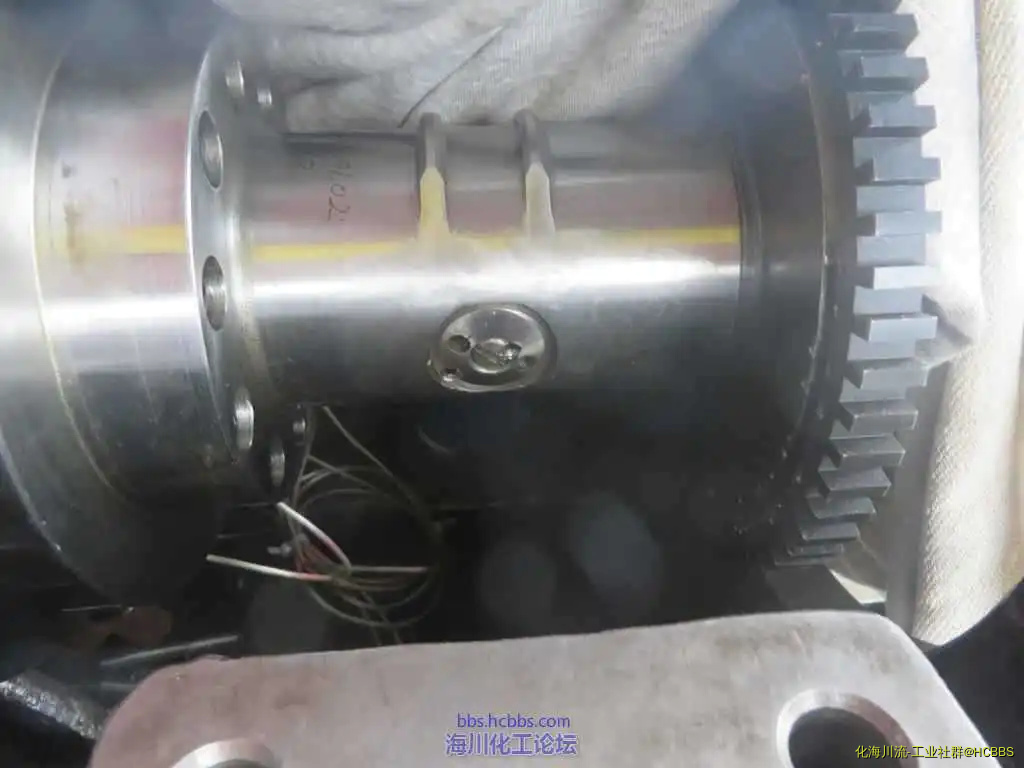

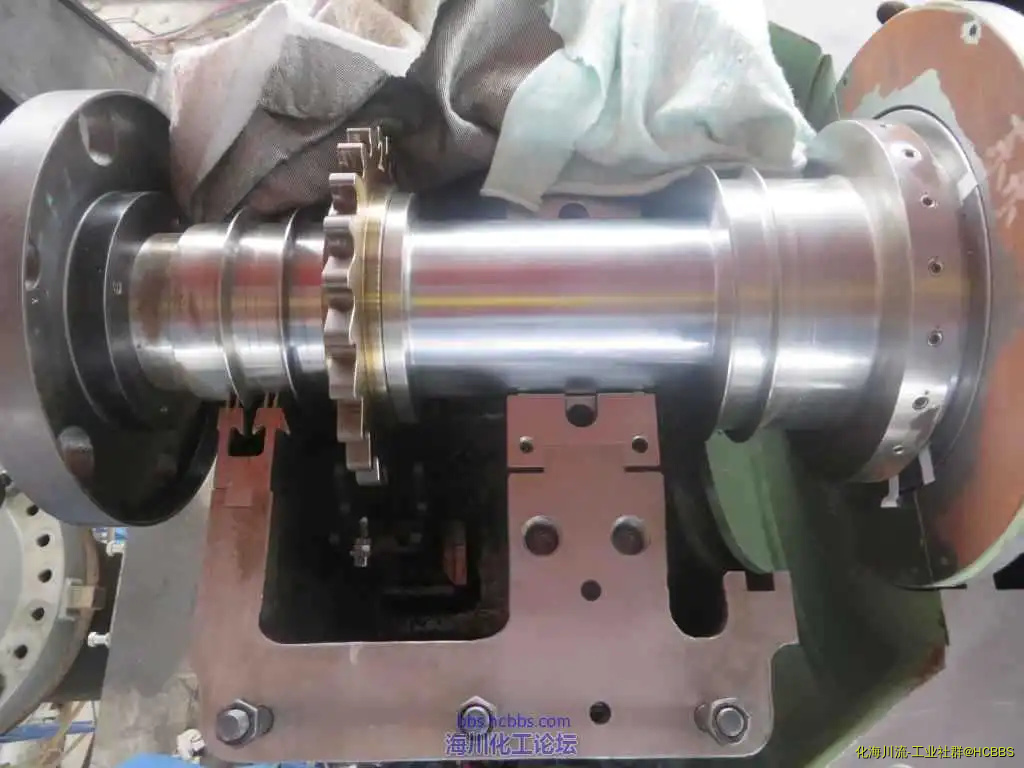

盘车器

盘车器

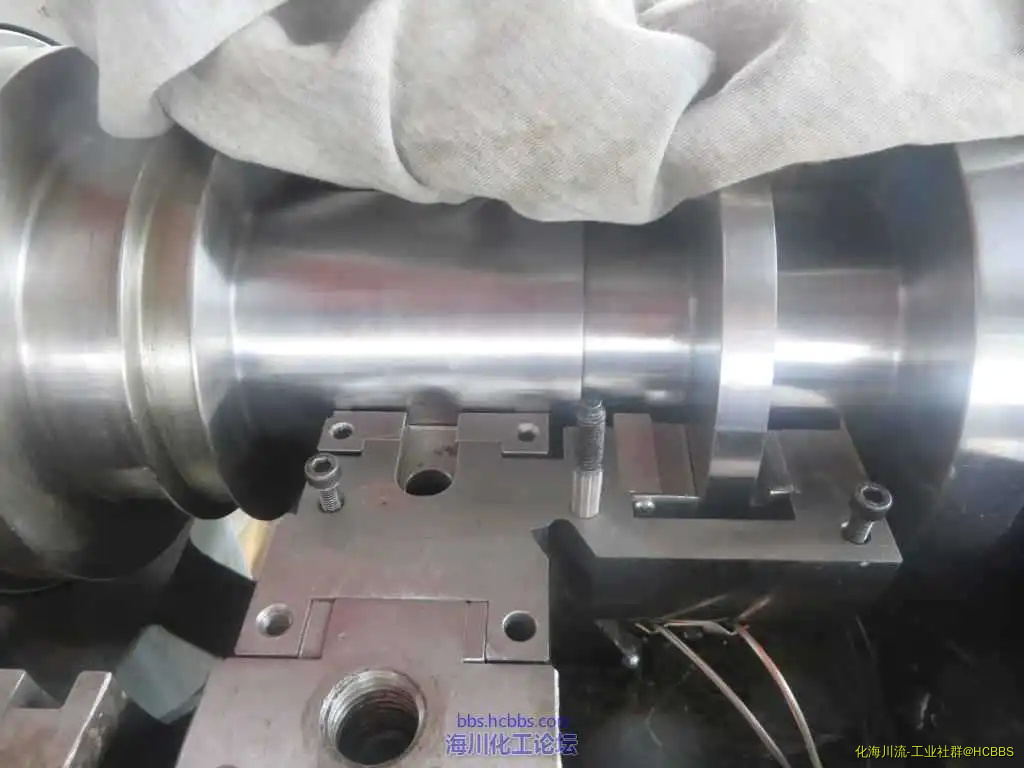

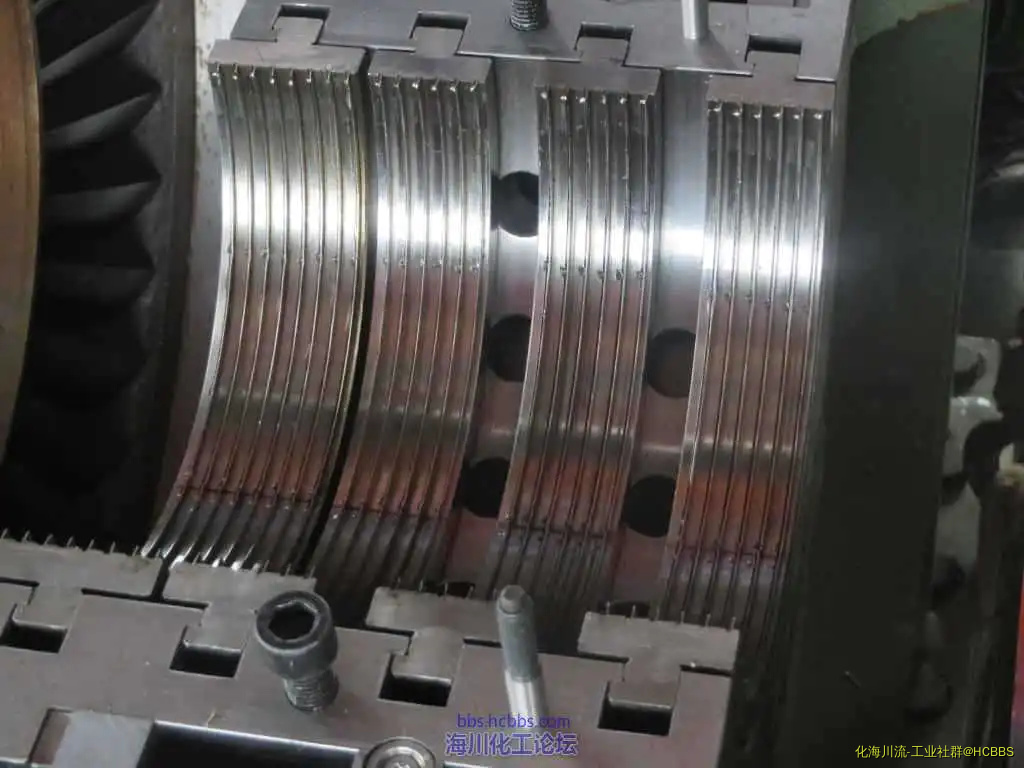

叶顶汽封

叶顶汽封




发表于 2017-8-29 14:57:23

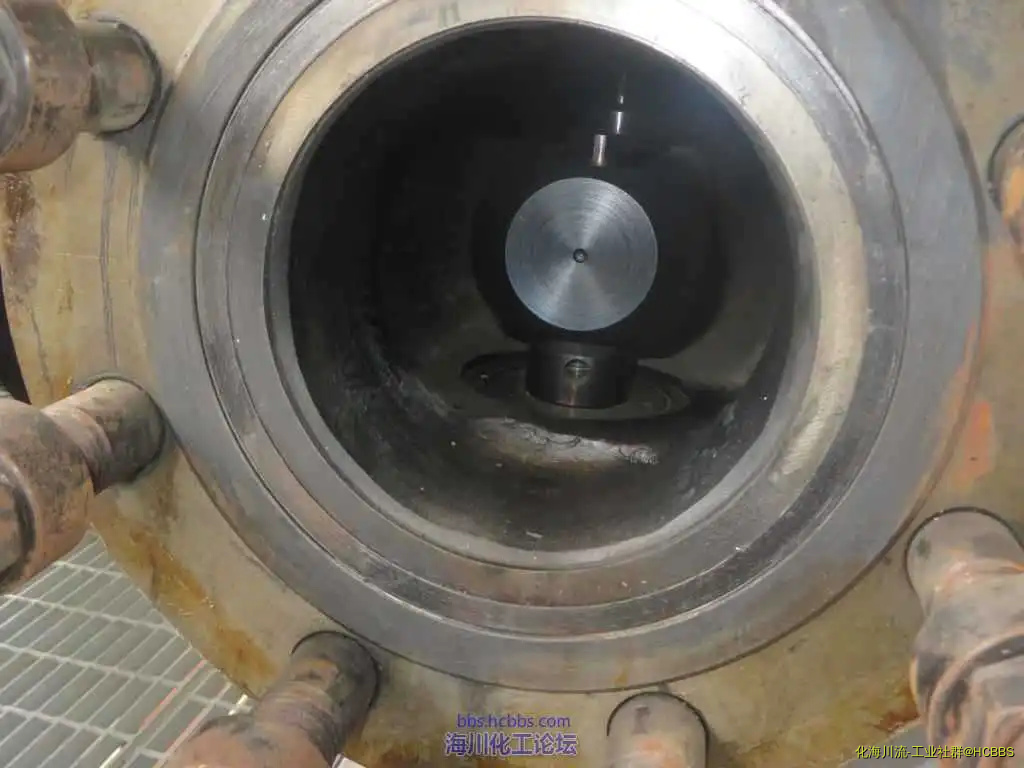

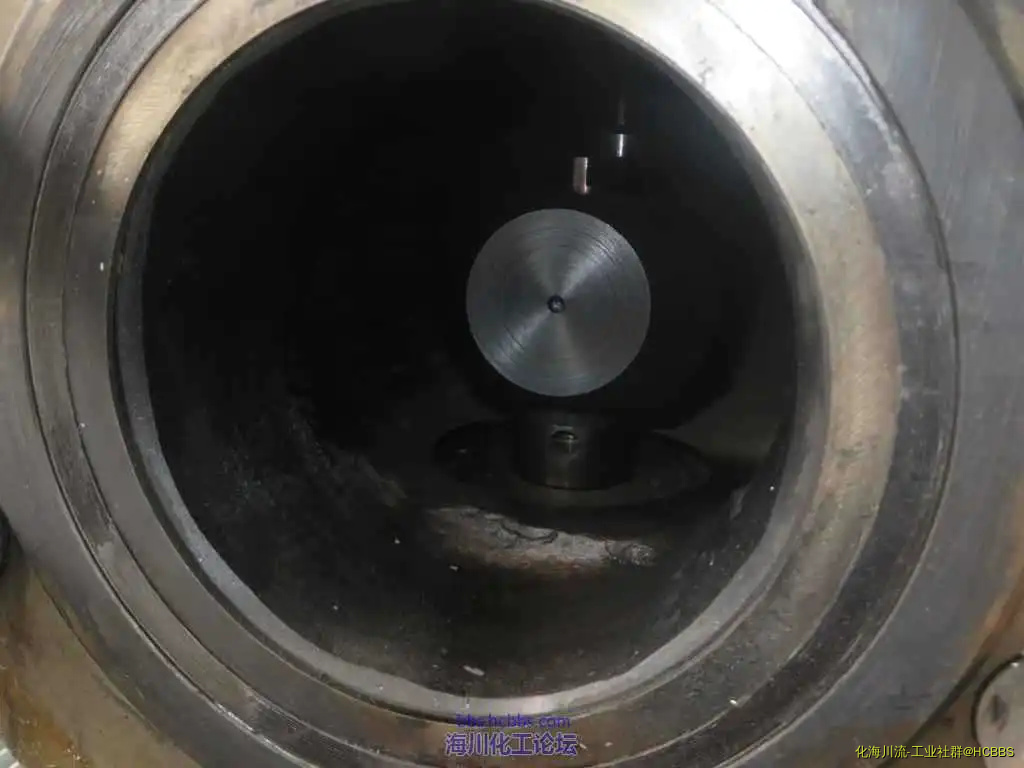

最后一级出口

最后一级出口

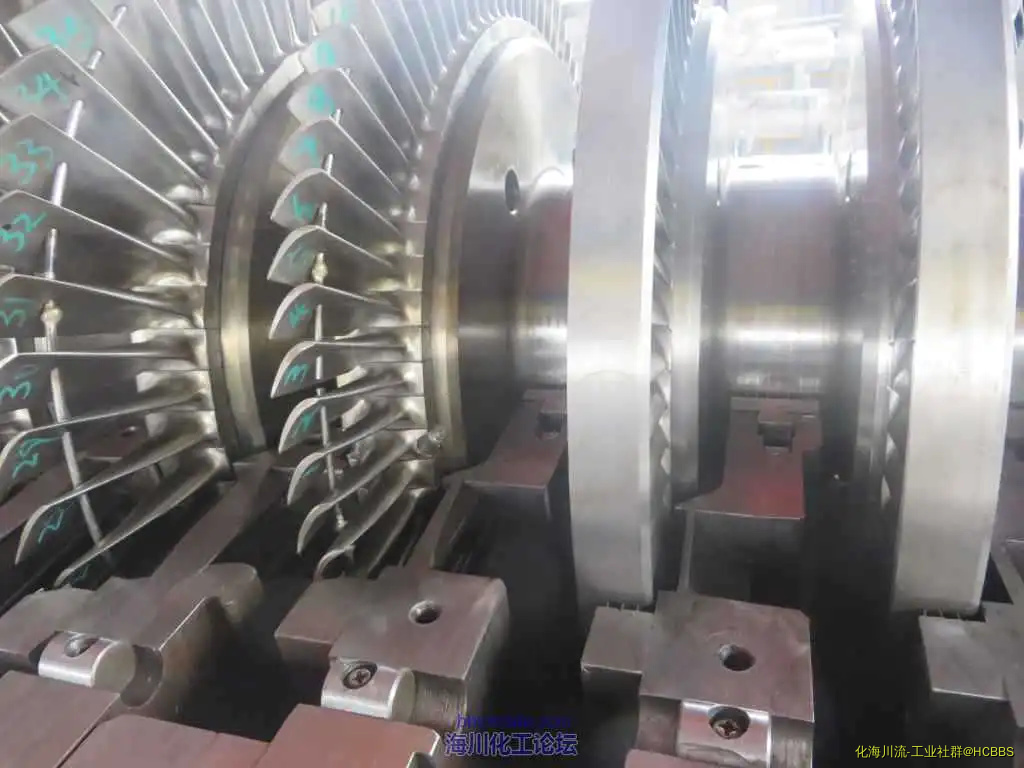

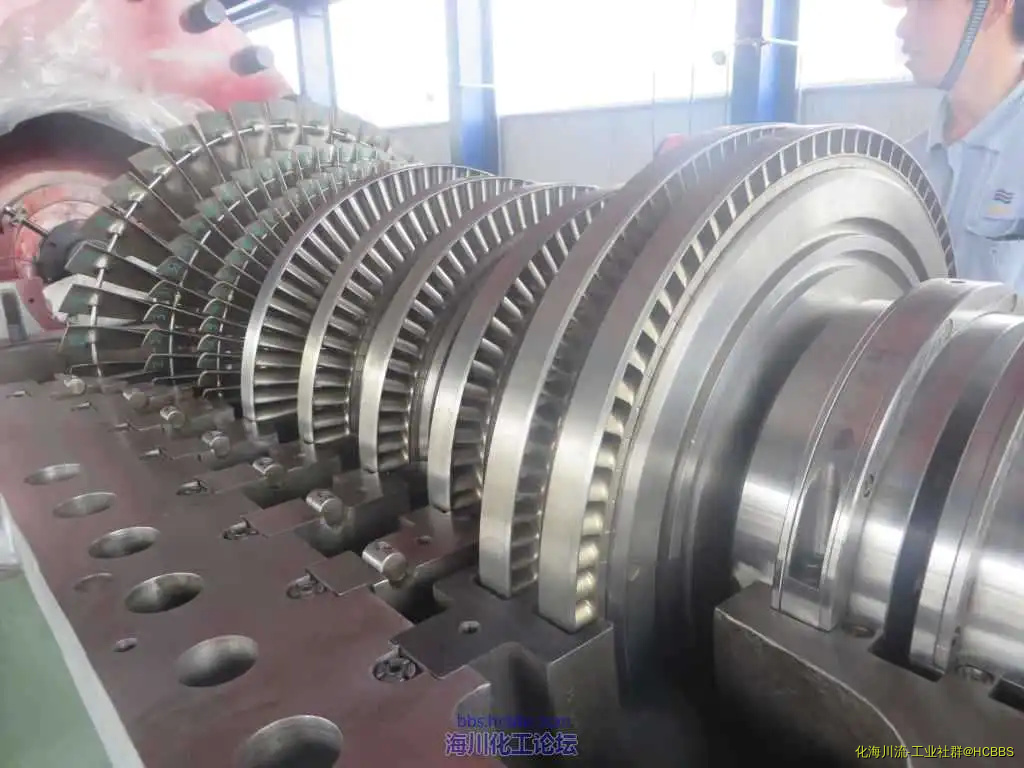

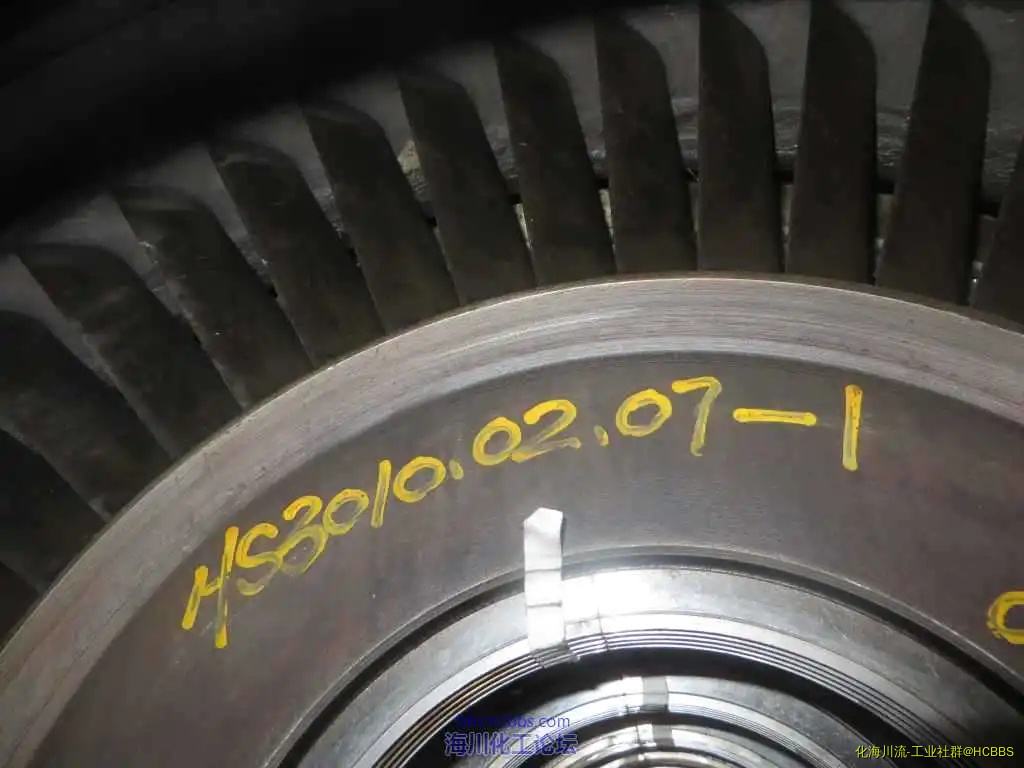

最后几级叶轮

最后几级叶轮

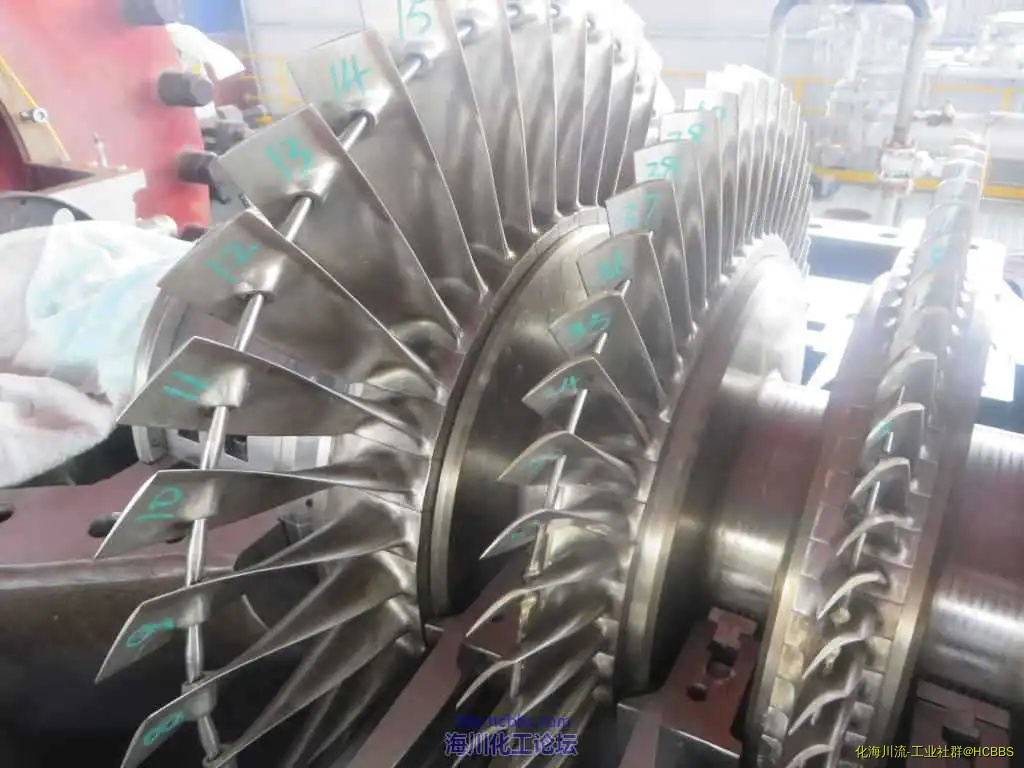

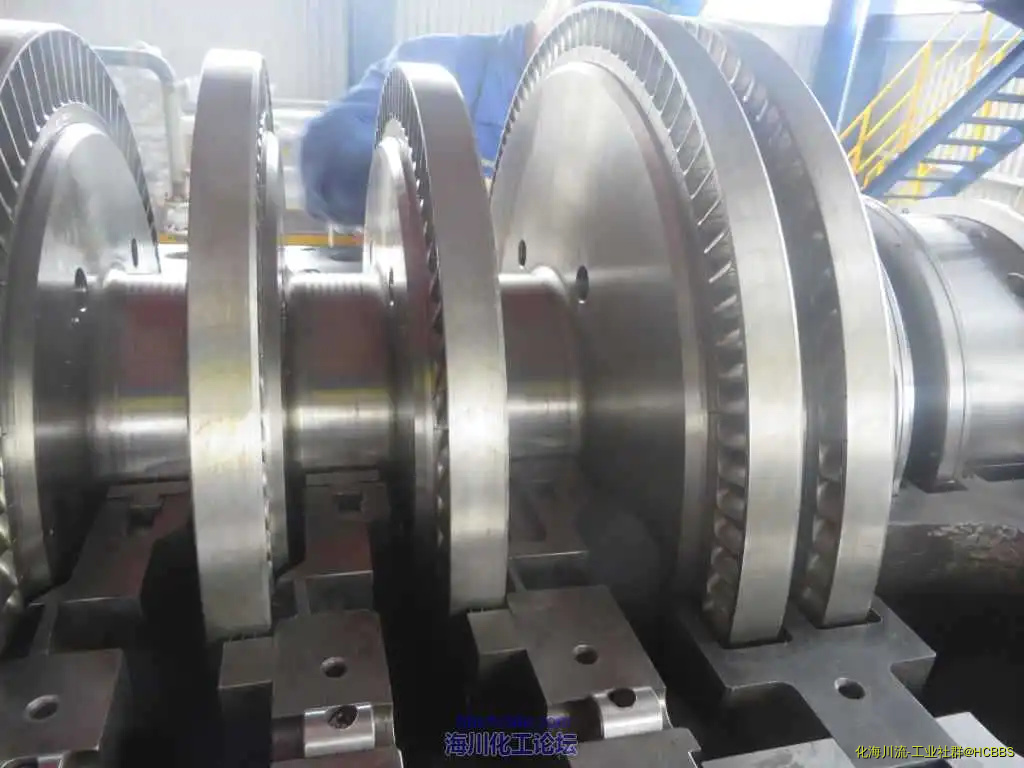

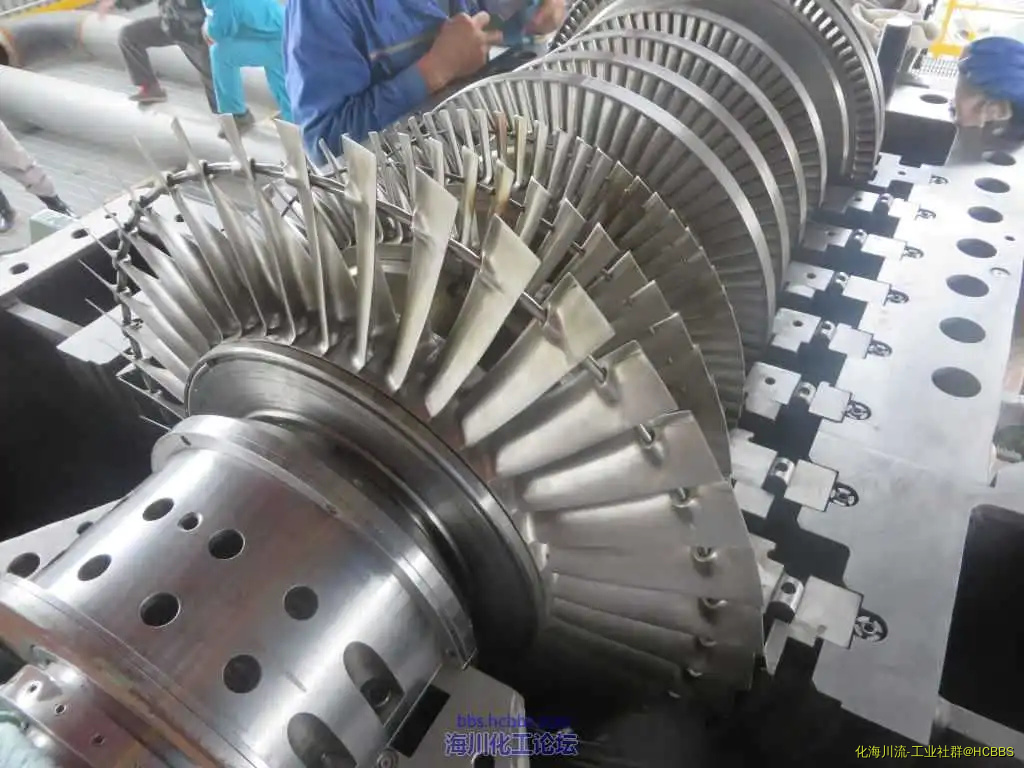

前几级

前几级

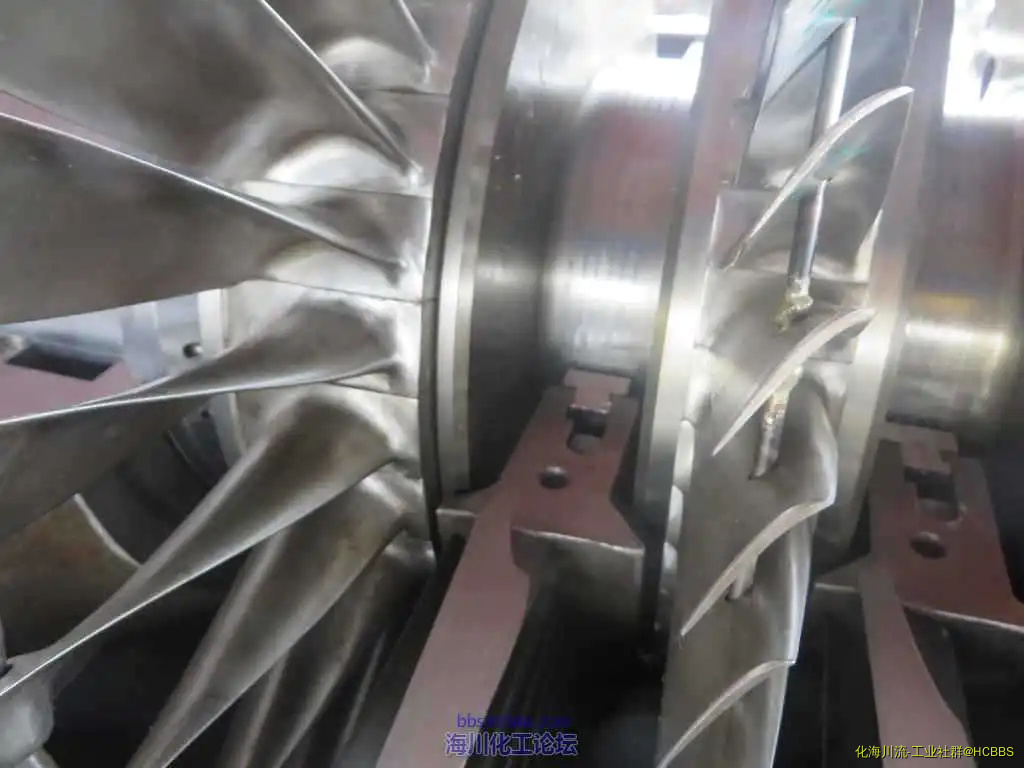

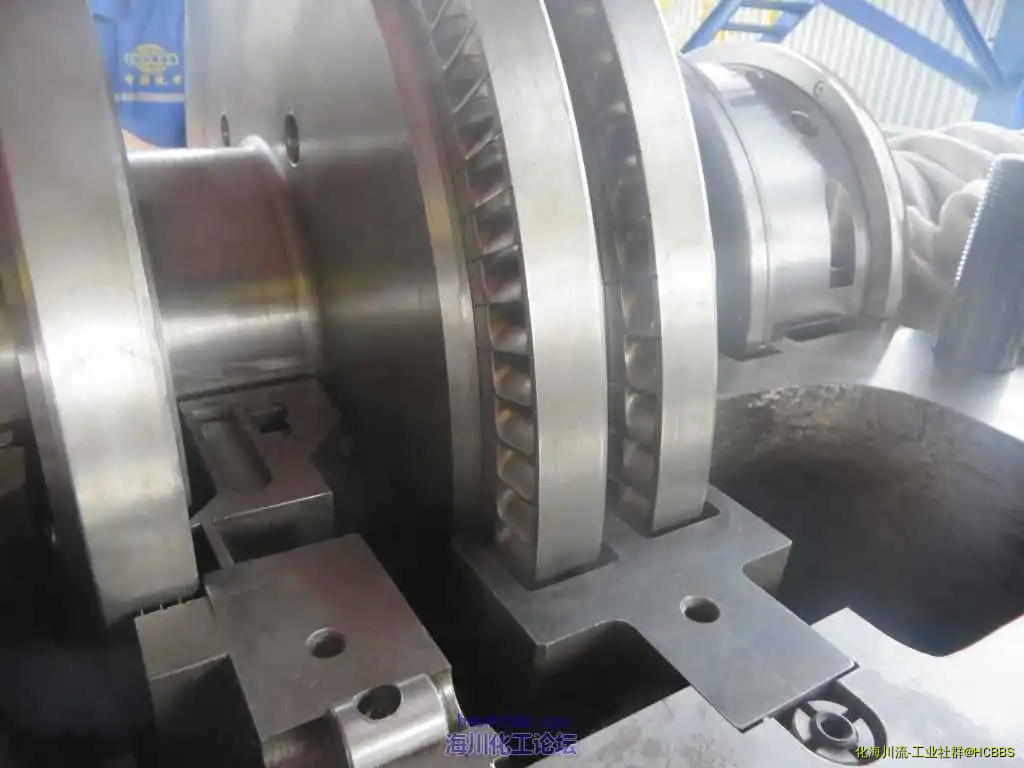

双列调节级

双列调节级

调节气门

调节气门

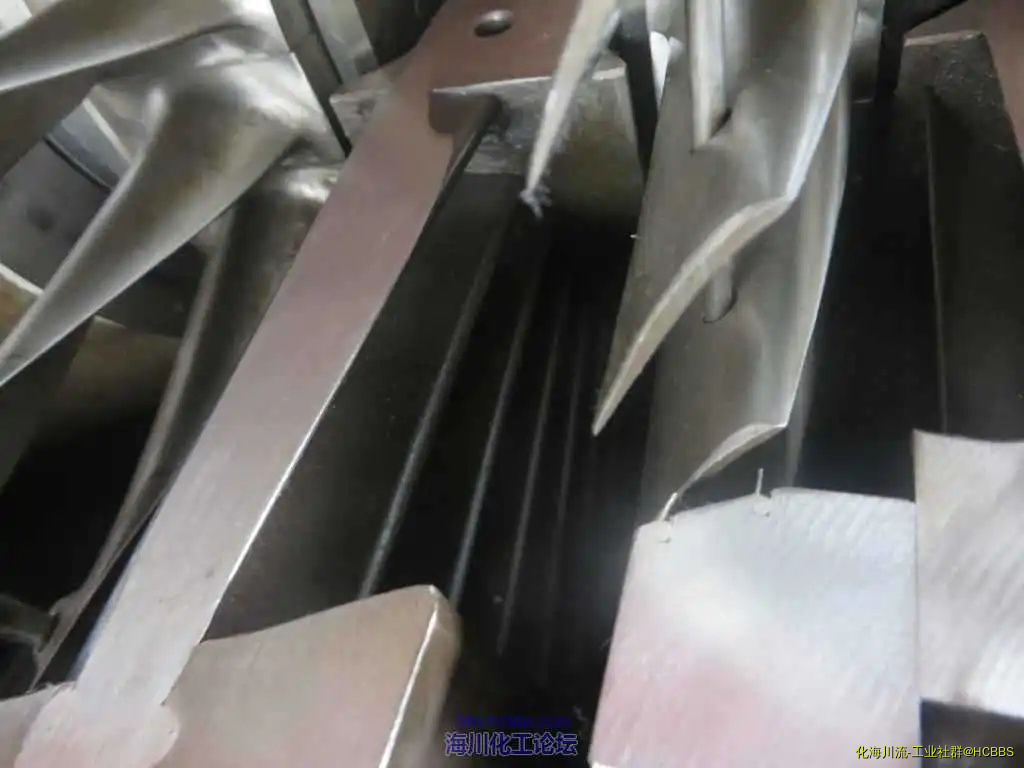

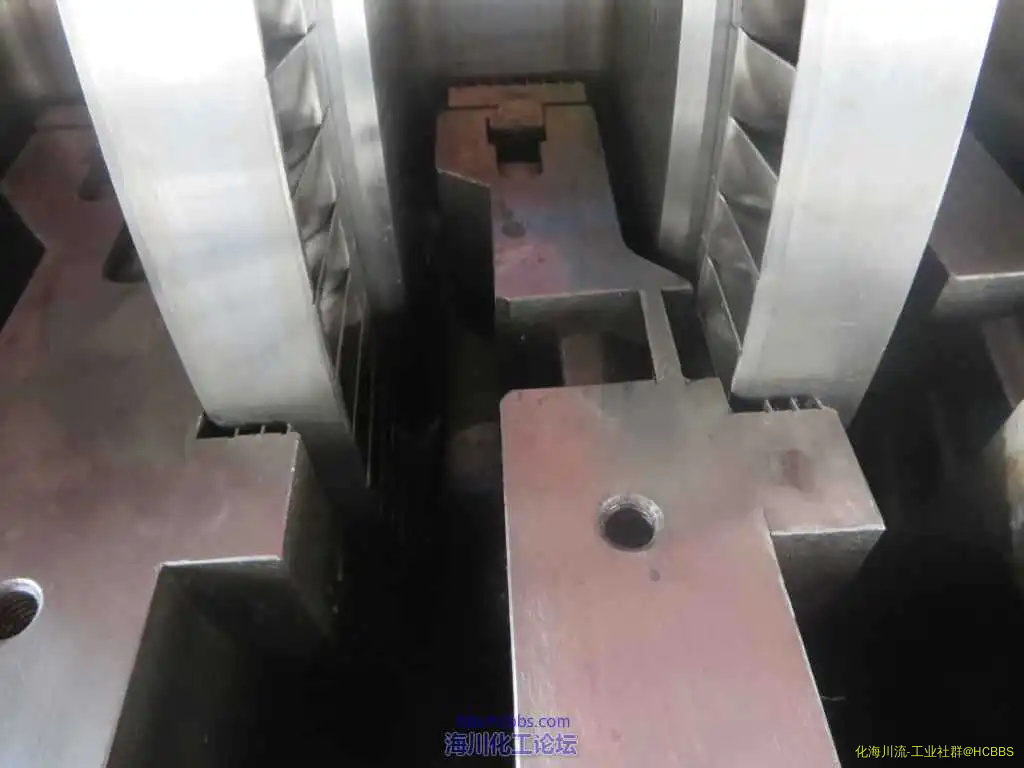

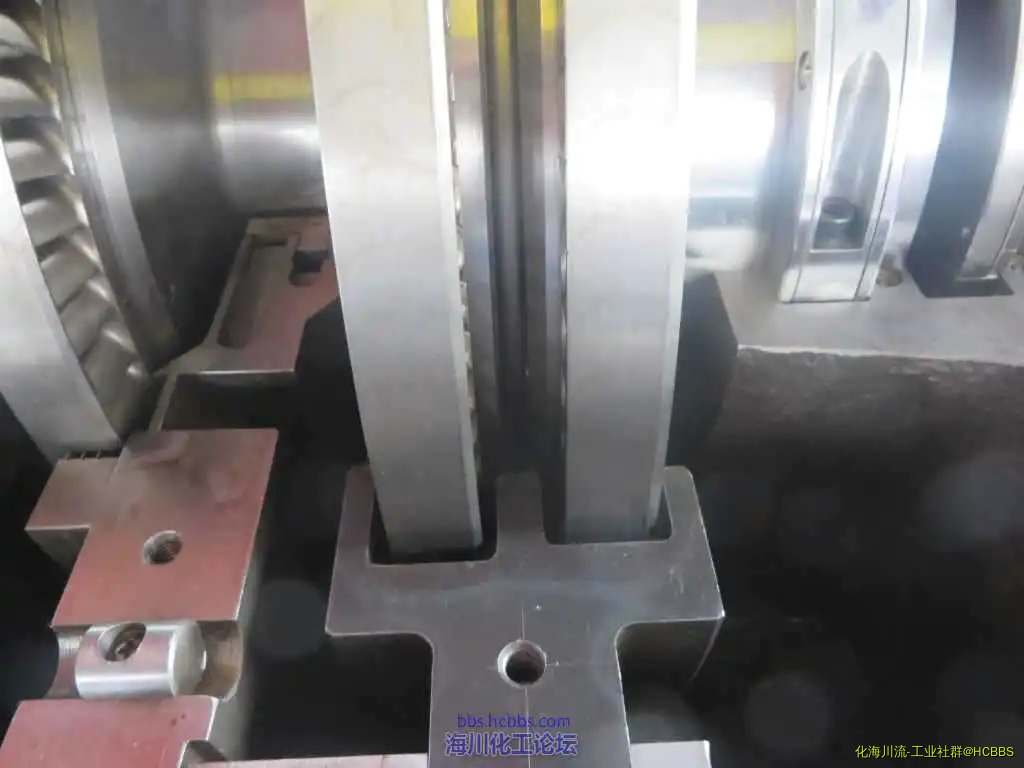

隔板及隔板汽封

隔板及隔板汽封

凝汽式后汽封注汽管

凝汽式后汽封注汽管

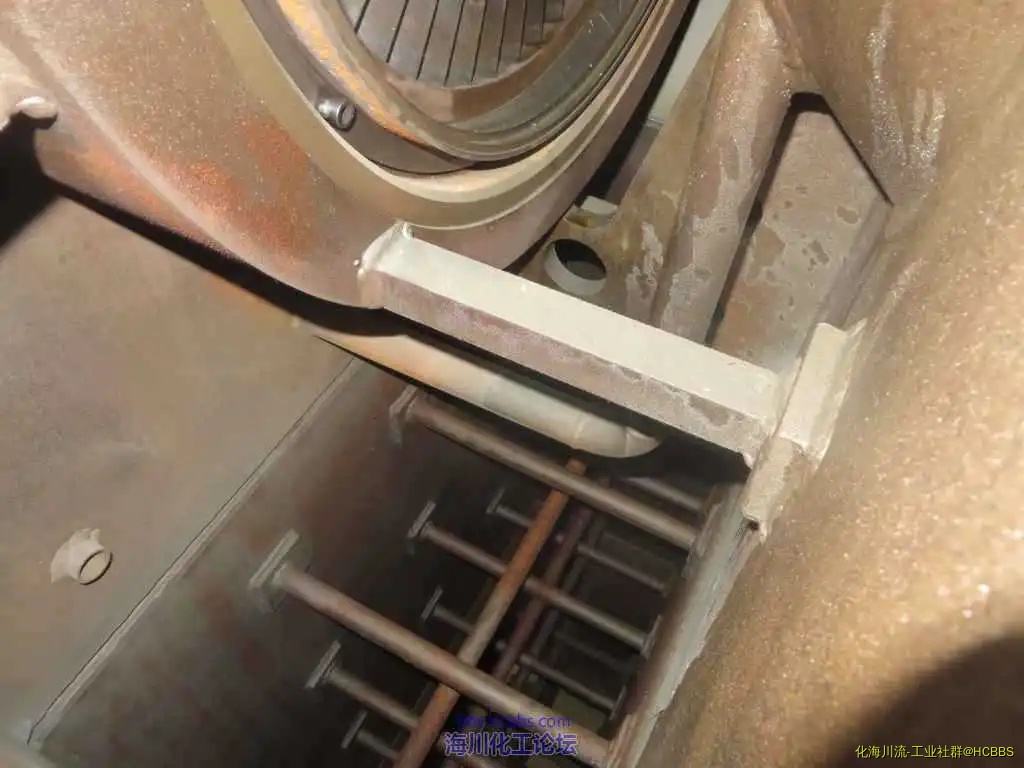

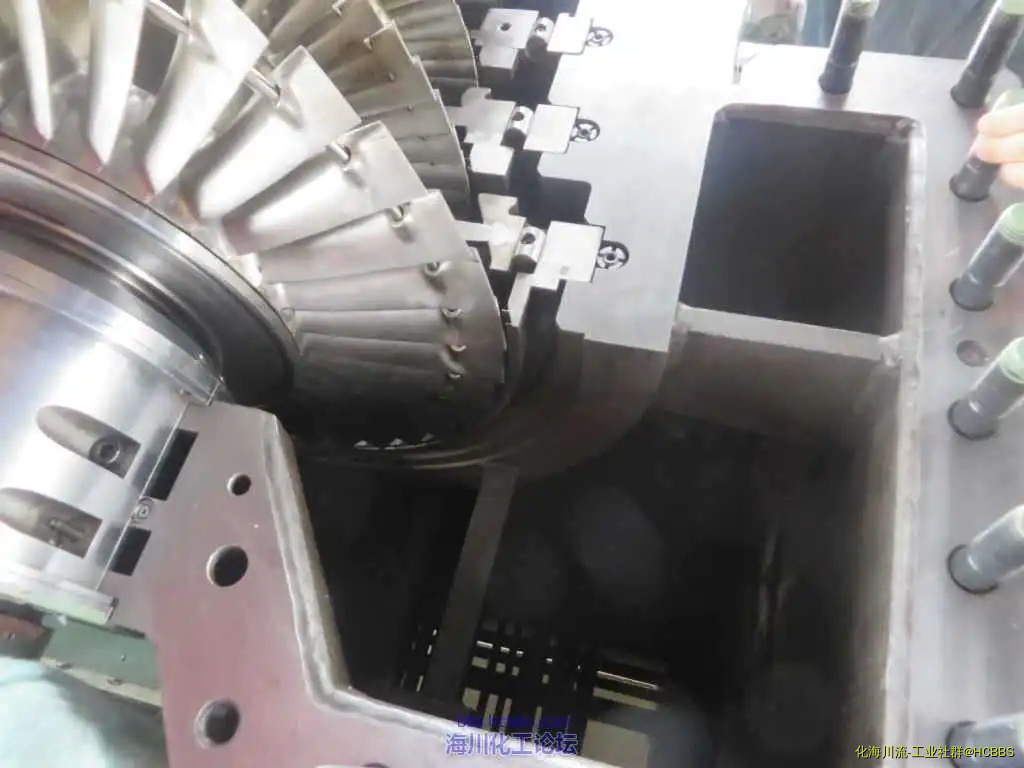

汽封处的排气口

汽封处的排气口

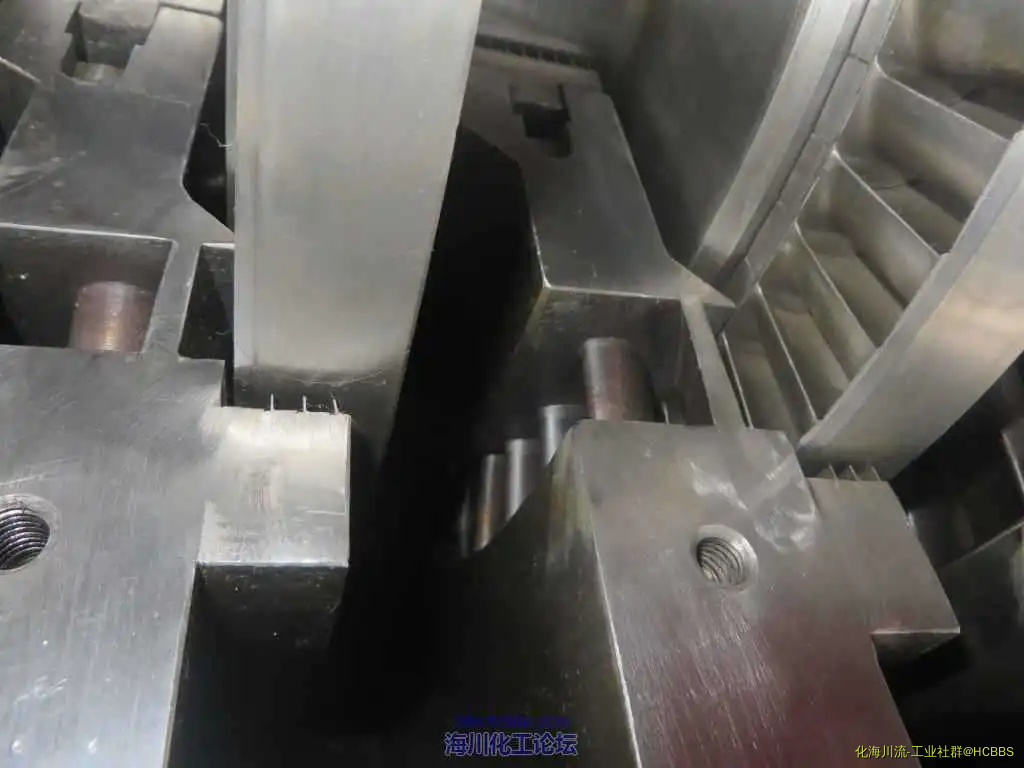

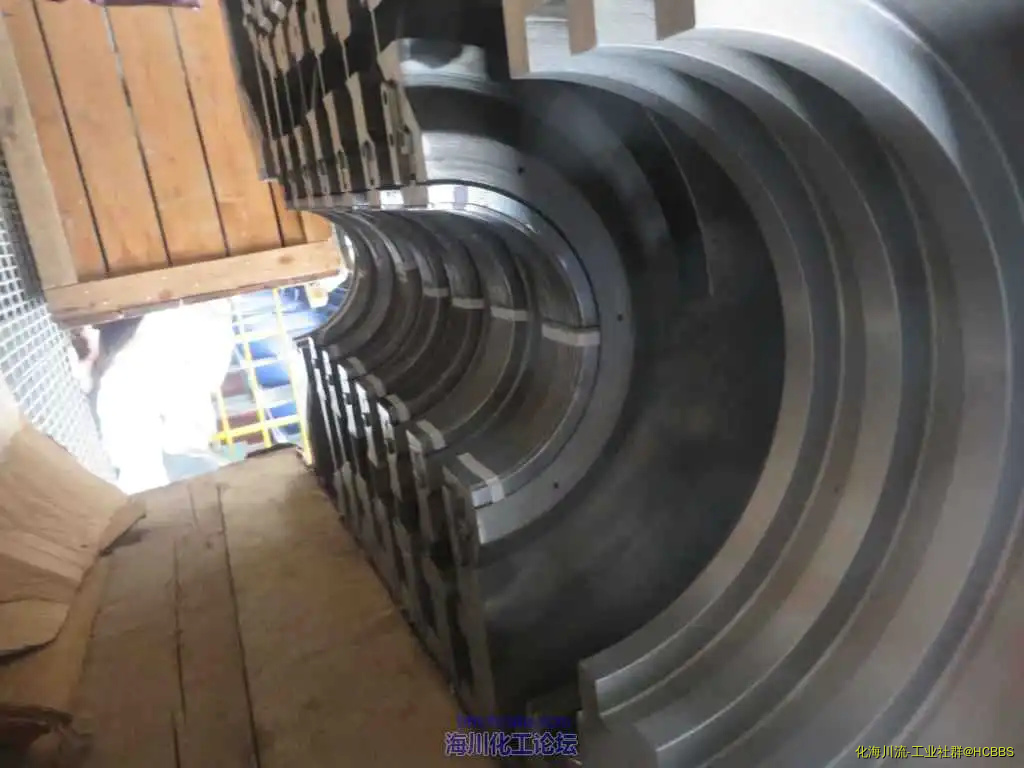

上端盖

上端盖

上端盖隔板

上端盖隔板

评分

参与人数 5财富 +35 收起 理由
htsdyxh + 2 热心助人
442159460 + 10 原创内容,给于鼓励
shijiazhuang + 3 资料文件共享
B0SS + 10 原创内容,给于鼓励
qiuqiu0810 + 10 资料文件共享

查看全部评分

声明:

本站是提供个人知识管理及信息存储的网络存储空间,所有内容均由用户发布,不代表本站观点。

请注意甄别主题及回复内容中的联系方式、诱导购买等信息,谨防诈骗。

当前内容由会员用户名 wrightbob 发布!权益归其或其声明的所有人所有 仅代表其个人观点, 仅供个人学习、研究之用。

本主题及回复中的网友及版主依个人意愿的点评互动、推荐、评分等,均不代表本站认可其内容或确认其权益归属,

如发现有害或侵权内容,可联系我站举证删除,我站在线客服信息service@hcbbs.com 电话188-4091-1640
