[求助] 蒸汽压力调节阀气路连接

[复制链接] |关注本帖

注册海川与360万海川共分享

您需要 登录 才可以下载或查看,没有帐号?注册

x
本帖最后由 zlm322 于 2017-6-12 11:32 编辑

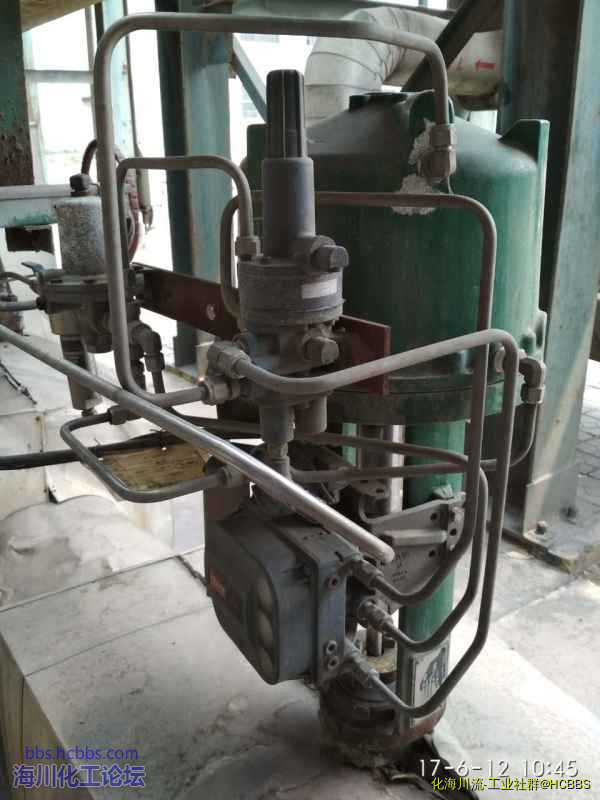

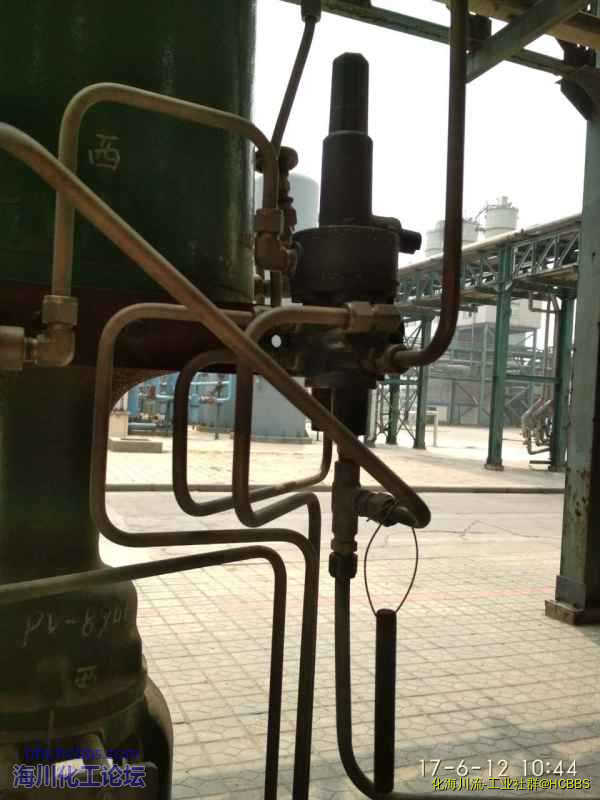

对于新手来说,这个气路好复杂,看不懂,求高手科普

蒸汽压力调节阀控制气路连接

蒸汽压力调节阀控制气路连接









评分

参与人数 1财富 +2 收起 理由
RSchufaqi + 2 发起议题

查看全部评分

已有 0 人打赏作者

发表于 2017-6-12 11:32:38 | 显示全部楼层 |取消关注该作者的回复
减压阀,换向阀,气动阀



点评

这个一个压力等级比较高的蒸汽压力调节阀门气路连接,实在是看不懂  详情 回复 发表于 2017-6-12 11:34

评分

参与人数 1财富 +2 收起 理由
zlm322 + 2 积极参与

查看全部评分

来自安卓客户端来自安卓客户端
 楼主| 发表于 2017-6-12 11:34:20 | 显示全部楼层 |取消关注该作者的回复
xinht1 发表于 2017-6-12 11:32
减压阀,换向阀,气动阀

这个一个压力等级比较高的蒸汽压力调节阀门气路连接,实在是看不懂



发表于 2017-6-12 11:47:29 | 显示全部楼层 |取消关注该作者的回复
照片看着不咋清楚,减压阀,气路转换器377,定位器,应该还有个储气罐没拍到,看着好像是FC



点评

是FC,但是气路转换器看不明白  详情 回复 发表于 2017-6-12 11:53

评分

参与人数 2财富 +7 收起 理由
RSchufaqi + 2 积极参与
zlm322 + 5 深入讨论

查看全部评分

发表于 2017-6-12 11:47:43 | 显示全部楼层 |取消关注该作者的回复

我也是看不懂,多拍几张照片看看,多研究研究就会了。



评分

参与人数 1财富 +3 收起 理由
zlm322 + 3 积极参与

查看全部评分

来自安卓客户端来自安卓客户端
 楼主| 发表于 2017-6-12 11:53:43 | 显示全部楼层 |取消关注该作者的回复
lcy19860215 发表于 2017-6-12 11:47
照片看着不咋清楚,减压阀,气路转换器377,定位器,应该还有个储气罐没拍到,看着好像是FC

是FC,有个气罐,但是气路转换器看不明白



发表于 2017-6-12 12:23:34 | 显示全部楼层 |取消关注该作者的回复
这是采用fisher多功能阀的FC气路。多功能阀实现气路转换功能,外侧的3个口分别接定位器出口,气缸上腔和储气罐。内侧的3个分别接定位器出口,气缸下腔和排空。气源减压阀出口走一路到多功能阀的控制腔,用于检测气路压力是否达到设定值。达到设定值后阀门换向,气缸上腔和储气罐联通,下腔排气。



评分

参与人数 2财富 +10 收起 理由
RSchufaqi + 5 深入讨论
zlm322 + 5 热心助人

查看全部评分

来自安卓客户端来自安卓客户端
发表于 2017-6-12 13:02:42 | 显示全部楼层 |取消关注该作者的回复
本帖最后由 jujiangliu 于 2017-6-12 13:05 编辑

这个气路并不复杂,到现场把气路图画下来,很好分析。发个参考图:




点评

气缸上腔和下腔气源三通阀门是什么作用?  详情 回复 发表于 2017-6-12 16:44
按这个气路连接,当气源压力低于设定点时,已经不是通过定位器控制了,直接阀门全开了?  详情 回复 发表于 2017-6-12 16:27

评分

参与人数 3财富 +15 收起 理由
zxg.wylton + 5 热心助人
RSchufaqi + 5 积极参与
zlm322 + 5 深入讨论

查看全部评分

发表于 2017-6-12 14:05:16 | 显示全部楼层 |取消关注该作者的回复
zlm322 发表于 2017-6-12 11:53
是FC,有个气罐,但是气路转换器看不明白

你主要查下377转换器的气路走向,失气的时候看气罐气路在377下面那个接口



评分

参与人数 1财富 +5 收起 理由
zlm322 + 5 热心助人

查看全部评分

发表于 2017-6-12 15:07:05 | 显示全部楼层 |取消关注该作者的回复
我只知道那个气瓶是用来稳压的



评分

参与人数 1财富 +2 收起 理由
zlm322 + 2 积极参与

查看全部评分

来自安卓客户端来自安卓客户端
